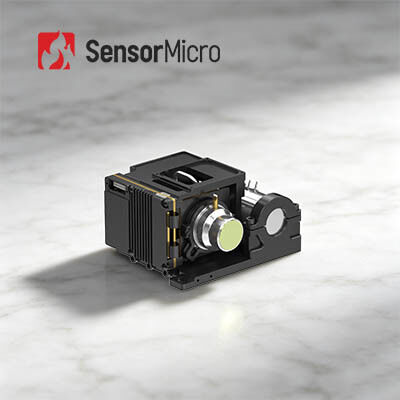

高フレームレート50Hz MWIR熱イメージングモジュール,1024×768解像度とHOT技術
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1010HMG |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| タイプ | 冷却カメラモジュール | フレームレート | 50Hz |
|---|---|---|---|
| 解決 | 1024×768/10μm | IR検出器NETD（23℃） | 20mK (F2); 25mK(F4) |
| サイズ | 87×94×54.5mm | 中波長 | 3.7～4.8μm |
| ハイライト | MWIR熱画像モジュール 15um,100Hz熱画像モジュール,HgCdTe冷却カメラモジュール |
||
製品の説明
高フレームレートMWIRサーマルイメージングモジュール クールドHOT 1024×768/10μm
製品概要
GAVIN GC1010HMG赤外線カメラコアは、1024×768、10μmのHOT中波長赤外線冷却検出器を搭載しています。GAVIN GC615HMGと比較して、より大きなFPAとより小さなピクセルアーキテクチャにより、空間分解能と詳細の視認性が向上し、より鮮明な熱画像が得られます。次世代の画像処理アルゴリズムを組み込むことで、安定した高忠実度のビデオストリームを実現します。
150Kの高温動作（冷却時間≦4分）を実現するHOTテクノロジーを採用し、物理寸法87×94×54.5mm、重量わずか460gで優れたSWaP特性を実現しています。CameraLink、USB3.0、GigE、HDMI、SDI、MIPI、光ファイバーを含む包括的なデジタルインターフェーススイートが利用可能で、設定可能なRAW/YUVビデオ出力も備えています。
シームレスなシステム統合のために設計されたこのコアは、体積、重量、消費電力に厳しい制約のあるハンドヘルドデバイス、モバイルペイロード、および連続長距離監視ミッションに適しています。
主な特徴
より大きなFPAとより小さなピクセルサイズによる優れた品質
- 1024×768/10μmの大判HOT MWIR冷却赤外線検出器に基づいて開発され、鮮明な画像と広い視野を提供
- DRC、2D/3Dノイズリダクション、EEエッジエンハンスメントを含む次世代画像処理アルゴリズムを搭載し、優れた画像品質を実現
- より小さな10μmピクセルサイズにより、高い空間分解能と優れた信号対雑音比を実現
HOTテクノロジーによるSWaP最適化
- 150Kの高温動作をサポート、冷却時間≦4分
- コンパクトサイズ：87×94×54.5mm、軽量：460g
豊富なインターフェース、簡単な統合
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/光ファイバーインターフェースをサポート
- 柔軟なRAW/YUV画像出力
製品仕様
| モデル | GAVIN GC1010HMG |
|---|---|
| 解像度 | 1024×768 |
| ピクセルサイズ | 10μm |
| スペクトル応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD (23℃) | 20mK (F2); 25mK (F4) |
| フレームレート | 50Hz |
| デジタルズーム | 1倍から8倍の連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | 標準：DVP/LVDS/USB2.0 オプション：Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準：LV-TTL オプション：RS422/LVDS |
| 通信 | 標準：USB2.0/LV-TTL オプション：RS422/CAN/USB3.0/GigE |
| 電源 | 12V±1V |
| 安定時消費電力 (23℃) | ≦8W |
| 冷却時間 (23℃) | ≦4分 |
| サイズ (mm) | 87×94×54.5 |
| 重量 (g) | ≦460 |
| 動作温度 | -40℃～+71℃ |
| レンズオプション | 固定焦点：25mm/F2 |
産業用途
GAVIN GC1010HMGサーマルカメラモジュールは、NDT、環境監視、長距離監視、科学研究などの多くの分野で広く使用されています。
当社の製品ライン
- 高感度と優れた性能
- 赤外線業界における世界をリードする技術
- 様々な赤外線検出器をご用意 - 非冷却および冷却IR検出器を異なるフォーマットとピクセルサイズで提供
- 量産による迅速な納品 - 年間生産能力数百万個の検出器を持つ3つの生産ライン
よくある質問
赤外線サーマルイメージングとは何ですか？
赤外線サーマルイメージングは、赤外線放射と熱エネルギーを使用して物体に関する情報を収集し、それらの画像を形成したり、低視認性環境でも物体の温度情報を取得したりする方法です。
焦点面アレイ赤外線検出器はどのような産業で使用されていますか？
赤外線焦点面検出器はサーマルイメージングシステムのコアコンポーネントであり、物体の赤外線情報を検出、識別、分析するための鍵です。交通、検査、セキュリティ監視、気象学、医学などの産業で幅広く応用されています。
冷却型および非冷却型赤外線焦点面検出器の特徴は何ですか？
赤外線焦点面検出器は、冷却型赤外線焦点面検出器と非冷却型赤外線焦点面検出器に分けられます。冷却型赤外線検出器は低温真空環境で動作し、高感度でより微妙な温度差を識別できますが、非冷却型赤外線焦点面検出器は低温環境を必要とせず、室温で動作できます。
適切な赤外線サーマルカメラレンズの選び方は？
- 標準レンズは、適切な距離にある通常のターゲットに対応できます
- 望遠レンズは、比較的小さく、長距離から表示する必要があるターゲットに適しています
- 近距離で物体の詳細をより多く見るには、広角レンズが適しています
- マクロレンズは、チップ回路のような非常に小さなターゲットを近距離で見るためのものです
