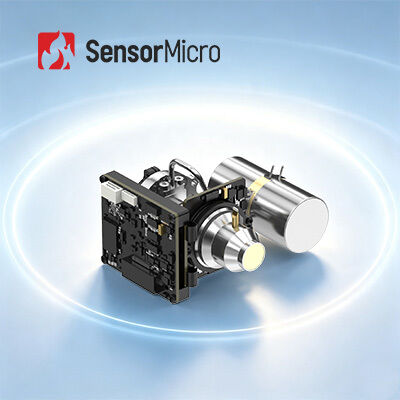

EYAS G615HMG HOT MWIR 冷却赤外線ADモジュール 640x512解像度 15μmピクセルサイズ
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS G615HMG |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| サイズ | 72×87×51mm | 解決 | 640×512 / 15μm |
|---|---|---|---|
| NETD | 20mK(F4) | 中波長 | 3.7～4.8μm |
| 特徴 | 簡単な統合 | タイプ | 冷却型ADモジュール |
| ハイライト | EYAS 330の冷却されたカメラ モジュール,RoHSはカメラ モジュールを冷却した,320x256赤外線カメラの中心 |
||
製品の説明
EYAS G615HMG HOT MWIR 冷却赤外線ADモジュール 640x512/15μm
製品概要
EYAS G615HMG冷却ADモジュールは,HOT (高作業温度) MWIR冷却赤外線検出器640×512/15μmをアナログからデジタル回路ボードと統合している.高性能の線形ストーリング冷却器このモジュールは,アナログ出力信号をデジタルビデオストリームに変換し,基本的な駆動力とタイミング制御を提供します.
このソリューションにより,OEM顧客は赤外線検出器の受容試験を簡素化し,システム統合を簡素化し,開発サイクルを加速できます.HOT技術 (150Kまでの動作温度) は,最適化されたサイズを提供します.信頼性が向上し,高い安定性を要求する軽量アプリケーションに理想的です.
主要 な 特徴
主流の互換性,加速した発展
- 一般的な 640×512/15μm HOT MWIR 冷却赤外線検出器をベースに,幅広いプラットフォーム互換性
- アナログからデジタルへの変換のための統合AD回路は,迅速なシステム統合を可能にします
- 検出器と同じ寸法で"つで作る設計
HOT 技術は最適化された SWaP を可能にします
- 焦点平面の動作温度が150Kに上昇
- コンパクトサイズ: ≤ 72×87×51mm
- 軽量: ≤ 250 g
- 低電力消費: ≤ 4.5 W
優れたパフォーマンス,簡単に統合
- 速やかに動く標的を捕捉するために,1〜120 Hzのフレームレートを調節できる
- Camera Link インターフェイスは 16 ビット原始データを出力します
- シリアルポート制御能力
テクニカル仕様
| パラメータ | 仕様 |
|---|---|
| モデル | EYAS G615HMG |
| 決議 | 640×512 |
| ピクセルサイズ | 15μm |
| スペクトル反応 | 3.7μm±0.2μm\4.8μm±0.2μm |
| IR検出器 NETD ((23°C) | 20mK (F4) |
| フレームレート | 1~120Hz,調節可能 |
| 動作モード | スナップショット,ITR/IWR統合モード,アンチブローミング,ウィンドウモード |
| 標準的な外部インターフェース | 60ピン: 37201-SM060-032W1R01 5ピン A1257WR-S-5P-LCP |
| デジタルビデオ | 16ビット カメラリンク (CameraLink ベースモード) |
| 外部同期 | CC1: 外部フレーム同期 |
| コミュニケーション | カメラリンク UART (デフォルト) / RS232 (カスタマイズ可能) バウドレート 9600bps (デフォルト) |
| 電源 | ADボード: 5V クリオクーラー: 12V |
| 安定電源 (23°C) | ≤4.5W |
| 冷却時間 (23°C) | ≤3分 |
| サイズ | 72×87×51mm |
| 体重 | ≤250g |
| 動作温度 | -40°C~+71°C |
産業用用途
EYAS G615HMG熱イメージングモジュールは,非破壊テスト (NDT),環境監視,遠距離監視,科学研究,様々な産業検査プロセス.
製造能力
- 高い感度で優れた性能赤外線産業における世界有数の技術
- 様々な赤外線検出器が利用可能:不同フォーマットとピクセルサイズで冷やされていないIR検出器
- 迅速な配送を保証する量産:年間生産能力が数百万もの検出器を生産する3つの生産ライン
- 先進的な設備:3020,000平方メートルのクリーンルームのスペース
よく 聞かれる 質問
赤外線熱画像とは?
赤外線熱画像は 赤外線放射と熱エネルギーを利用して 物体に関する情報を収集します 物体とその背景環境との間の放射線差を検出することで物体自体の中での変化です赤外線熱画像は 景色特性を明らかにする放射線変動を示します
赤外線熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本的な機能ですこれらの技術を用いて開発された製品は,電力の分野で広く使用されています産業製造,科学研究,医療,その他の伝統的な分野.
赤外線熱画像はどうやって機能する?
自然界では,絶対零度 (−273°C) を超える温度を持つすべての物体は赤外線放射を放出します.赤外線カメラ検出器は,標的と背景の温度差を測定します.異なる赤外線画像を生成する,熱画像として知られる.
赤外線探知機はどうやって機能する?
目標から放出される赤外線は 熱検出器の検出範囲に入ります 赤外線検出器は 異なる強度の放射線信号を 対応する電気信号に変換します視界赤外線画像を形成するために増幅され処理されます.
冷却された赤外線検出器の利点は?
冷却された赤外線焦点平面検出器は,検出器の冷却器 (DDC) によって提供される低温で動作します.彼らは優れた感度を提供します.冷めない検出器よりも微妙な温度差を区別するこの装置は10キロメートル以上の距離で物体を検知,識別,認識することができます. 複雑な構造は冷めない検出器と比較してコストが高くなりますが,要求の高いアプリケーションでは 優れた性能を上げます.
