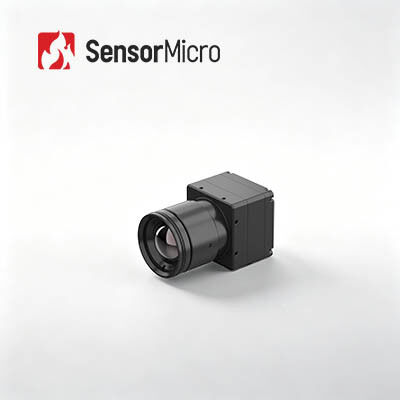

Long Wave 640x512 12μm Thermal Imaging Module for Security Monitoring
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 決断 | 640x512 | パワー消費量 | 0.8W |
|---|---|---|---|
| スペクトル領域 | 8~14μm | ピクセル ピッチ | 12μm |
| NETD | <40mK | フレーム率 | 25Hz/30Hz |
| ハイライト | 長波12umの赤外線画像モジュール,赤外線画像モジュール640x512の監視 |
||
製品の説明
TWIN612赤外線画像モジュール
通信保全監査のための長波640x512 12μmの赤外線画像モジュール
製品の説明
TWIN612熱モジュールは全体的なセンサー技術によって開発される新しい到着プロダクトである。それは640×512/12µmの陶磁器パッケージの非冷却の赤外線探知器を統合する。典型的なNETD<40mkを使うと、TWIN612熱モジュールはより明確で、より鋭くより詳しいイメージを示すことができる。
-20℃~150℃/0~550℃の温度の測定の範囲、±2℃または±2%の正確さおよび30Hzまでのフレーム率によって、熱モジュールは滑らかな熱イメージおよび正確な温度の測定を保証する。
TWIN612熱モジュールに0.8wとしてコンパクト デザイン、軽量の構造およびパワー消費量の利点が低くある。高められたイメージのアルゴリズムおよび温度の測定機能によって、TWIN612熱モジュールはより安定したイメージおよび正確な温度を示す。
陶磁器の包装プロセスは類似している成長した赤外線探知器の実装技術の包装に金属をかぶせるために。包む金属と比較されて包まれた探知器の容積そして重量は非常に減る。従って、TWIN612熱モジュールはサイズ、重量およびパワー消費量の厳密な条件がある企業に加えることができる。
主な特長
- 小型サイズ:25.4mm×25.4mm×35mm
- ライト級選手:25g
- 鋭い典型的な<40mk>
NETD -明確な赤外線画像
- 0.8W低く典型的なパワー消費量
製品仕様書
| モデル | TWIN612/R |
| IRの探知器の性能 | |
| 決断 | 640×512 |
| ピクセル サイズ | 12μm |
| スペクトル領域 | 8~14μm |
| 典型的なNETD | <40mK |
| 画像処理 | |
| フレーム率 | 25Hz/30Hz |
| 始動時間 | 6s |
| アナログのビデオ | PAL/NTSC |
| デジタル ビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 全体の11 （1/虹白熱/溶岩/Ironbow/水/熱い鉄/医学/猛烈な北極/2//黒い熱い虹） |
| イメージのアルゴリズム | NUC/3D/2D/DRC/EE |
| 電気指定 | |
| 標準的な外部インタフェース | 50pin_HRS |
| 通信用インタフェース | RS232/USB2.0 |
| 供給電圧 | 4~5.5V |
| 典型的なパワー消費量 | 0.8W |
| 温度の測定 | |
| 実用温度範囲 | -10℃~50℃ |
| 温度の測定の範囲 | -20℃~150℃、0℃~550℃ |
| 温度の測定の正確さ | ±2℃か±2%のより大きい |
| SDK | Windows/Linux;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい |
| 物理的特性 | |
| 次元（mm） | 25.4×25.4×35 （レンズなしで） |
| 重量 | 25g （レンズなしで） |
| 環境の適応性 | |
| 実用温度 | -40℃~+70℃ |
| 保管温度 | -45℃~+85℃ |
| 湿気 | 5%~95%、不凝縮 |
| 振動 | 5.35grmsの3軸線 |
| 衝撃 | 半分の正弦波、40g/11msの3軸線、6方向 |
| 光学 | |
| 任意レンズ | 固定Athermal:13mm |
産業適用
TWIN612/Rの赤外線画像モジュールはサーモグラフィー、通信保全監査、UAVのペイロード、ロボット、理性的なハードウェア、ADAS、消火及び救助の分野に加えられる
私達の利点
FAQs
1.What赤外線探知器/赤外線画像はセンサーであるか。
赤外線波は人間の目と見ることができない。赤外線探知器/赤外線画像センサーは赤外放射および熱エネルギーに反応し、電気的信号にそれを変える光学電気装置で、次に目に見える熱イメージを出力した。
2.WhatはWLPであるか。
WLPはウエファーの水平なパッケージを示す。それは全体のMEMSのウエファーの高い真空パックし、直接、そして単一の赤外線センサーを作るためにけがきし、そして切断を完了するプロセスである。金属のパッケージとともに、陶磁器パッケージ、それらは非冷却の赤外線探知器の3つの主要なパッケージのフォーマットである。
3. wafeの水平なパッケージ、陶磁器パッケージおよび金属のパッケージの違いは何であるか。
非冷却の赤外線探知器は包み、陶磁器の包み、そしてウエファー レベルの包む金属に現在分けられる。金属の包装は3つの主要な包装の形態間の最も早いそしてベストである;ウエファー レベルの包装は大量生産のために適している;そして陶磁器の包装は一般市民プロダクトのための熱心な市場によってもっと支持される。
