HD LWIRは熱カメラの中心640x512の高い熱感受性を冷却した
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
サイズ | 155x67x80mm | 重量 | ≤900g |
長波長 | 7.7~9.5μm | 赤外線レンズ | 25mm |
ハイライト | LWIRは熱カメラの中心を冷却した,冷却された熱カメラの中心640x512,HD LWIRのカメラの中心 |

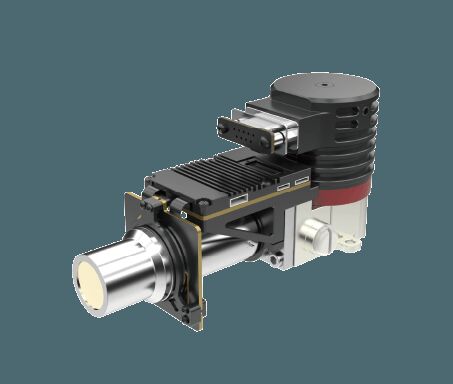

HD LWIRは熱カメラの中心640x512の高い熱感受性を冷却した
640x512 LWIRは長期検出のためのRS058 Cryoのクーラーが付いているカメラ モジュールを冷却した
GAVIN615Lは一種の全体的なセンサー技術(GST)によって発達する標準によって冷却される赤外線モジュールのギャビン シリーズの1つである。それは冷却されたLWIRの赤外線探知器およびRS058 cryoのクーラー640x512/15µm中使用する。
さまざまな画像処理のアルゴリズムはGAVIN615Lの電子工学で既に暗闇または悪天候の明確な赤外線映像を出力するために埋め込まれる。この冷却されたカメラ モジュールはまた短い間隔でだけでなく、より多くのターゲット細部を示し、長距離で脅威を検出し、確認できる。
全体的なセンサー技術は赤外線画像の探知器および赤外線モジュールの設計、製造、販売およびマーケティングを専門にする。私達はいろいろ赤外線赤外線画像の解決私達の顧客を提供してもいい。GSTの赤外線カメラ モジュールの使用によって、それらが独立した二次開発を行ない、研究開発のコストを削減することは便利である。
- 長期検出の必要性を満たしなさい
- 高い感受性
- 長期検出
- システムへの容易な統合
- DVP/Cameralinkインターフェイス、RAW/YUVのイメージの出力
- いろいろ連続的な光学ズームレンズは利用できる
モデル | GAVIN615L |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 15μm |
Cryocooler | RS058 |
スペクトル領域 | 7.7μm~9.5μm LW |
放射能冷却期間(20°C) | ≤7min |
NETD (20°C) | ≤25mK |
画像処理 | |
フレーム率 | 50Hz/100Hz |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | ×1/×2/×4 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | J30JZ 25pin |
アナログのビデオ | PAL |
デジタル ビデオ | 16bit RAW/YUV:16bit DVP/Cameralinkは出力した |
外的な同時性 | フレームの外的な同時性:RS422レベル |
コミュニケーション | RS422、115200bps |
電源 | 20~28VDC |
安定したパワー消費量 | 14W |
次元(mm) | 155×67×80 |
重量 | ≤900g |
操作の温度 | -40°C | +60°C |
振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
光学レンズ | |
任意レンズ | 固定ズームレンズ:25mm/F2 |
GAVIN615Lは赤外線カメラ モジュールを広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域冷却した。
1. 熱sensiivityは何であるか。
またNETD (騒音相当温度の相違)と示される熱感受性は、中波(MWIR)および長波(LWIR)の赤外線画像のカメラを評価するための主変数である。それは熱探知カメラによって測定される明快さと直接関連している。それはSN比を温度の相違のそして測定される表す数字milliKelvins (mK)でである。より小さい熱感受性の価値、より高く感受性およびより明確イメージ。
2. 赤外線画像の適用は何であるか。
温度の測定および全天候用イメージ投射は赤外線赤外線画像の技術の2つの基本的な機能である。これら二つの技術に基づいて開発されるプロダクトは保証及び監視、UAVのペイロード、産業点検、消火、予言する維持、ADAS、伝染性防止、AIoT等で広く利用されている。
