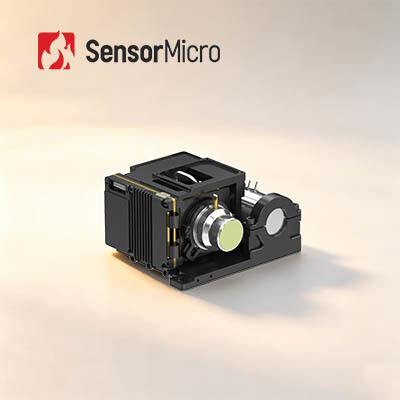

長距離監視用 1024×768解像度 10μmピクセルサイズ クール型赤外線サーマルモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1010HMG |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1024×768/10μm | フレームレート | 50Hz |
|---|---|---|---|
| IR検出器NETD（23℃） | 20mK(F2); 25mK(F4) | スペクトル範囲 | 3.7～4.8μm |
| サイズ | 87×94×54.5mm | 重さ | ≤460g |
| ハイライト | 15um MWIR 冷却熱モジュール,MCT素材冷却熱モジュール,デワール・クーラー・アセンブリ 冷却カメラ・モジュール |
||
製品の説明
長距離監視用 10μm 1024×768 クールド HOT MWIR 赤外線サーマルモジュール
製品概要
GAVIN GC1010HMG クールド赤外線カメラコアは、1024×768、10μm の HOT MWIR 検出器を搭載しています。GC615HMG モデルと比較して、より大きな焦点面アレイとより小さなピクセルにより、複雑なディテールを持つ鮮明な画像をキャプチャします。次世代の高度な画像処理アルゴリズムにより、安定したプレミアムなサーマル画像を常に生成します。HOT テクノロジーを活用したこのモジュールは、寸法、重量、消費電力を削減した優れた SWaP パフォーマンスを実現します。豊富なデジタルビデオインターフェイスと柔軟な画像出力モードを備えたこの統合しやすいコアは、ハンドヘルドシステム、航空機搭載モバイルペイロード、長期監視アプリケーションに適合し、小型化、電力効率、長距離検出を優先するコンパクトなプロジェクトに最適です。
主な特徴
- 大型 FPA と小型ピクセルサイズによる優れた品質
- 1024×768/10μm の大型 HOT MWIR クールド赤外線検出器に基づいて開発され、鮮明な画像と広い視野を提供
- DRC、2D/3D ノイズリダクション、EE エッジエンハンスメントなどの次世代画像処理アルゴリズムを搭載し、優れた画質を実現
- 小型の 10μm ピクセルサイズにより、空間分解能が高く、信号対雑音比が向上
- HOT テクノロジーによる SWaP 最適化
- 150K の高温動作をサポート、冷却時間 ≤ 4 分
- コンパクトサイズ: 87×94×54.5mm、軽量: 460g
- 豊富なインターフェイス、簡単な統合
- CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/光ファイバーインターフェイスをサポート
- 柔軟な RAW/YUV 画像出力
製品仕様
| モデル | GAVIN GC1010HMG |
|---|---|
| 解像度 | 1024×768 |
| ピクセルサイズ | 10μm |
| スペクトル応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR 検出器 NETD(23℃) | 20mK(F2); 25mK(F4) |
| フレームレート | 50Hz |
| デジタルズーム | 1倍～8倍連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D 画像ノイズリダクション、EE |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | 標準: DVP/LVDS/USB2.0 オプション: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準: LV-TTL オプション: RS422/LVDS |
| 通信 | 標準: USB2.0/LV-TTL オプション: RS422/CAN/USB3.0/GigE |
| 電源 | 12V±1V |
| 安定時消費電力(23℃) | ≤8W |
| 冷却時間(23℃) | ≤4分 |
| サイズ(mm) | 87×94×54.5 |
| 重量(g) | ≤460 |
| 動作温度 | -40℃～+71℃ |
| 光学レンズ | 固定焦点: 25mm/F2 |
産業用途
GAVIN GC1010HMG サーマルイメージングモジュールは、NDT、環境監視、長距離監視、科学研究など、多くの分野で広く使用されています。
当社の赤外線検出器ライン
自社開発赤外線検出器技術
- 8インチ 0.11μm VOx 非冷却赤外線検出器
- 8インチ 0.5μm MCT クールド赤外線検出器
- 8インチ 0.5μm T2SL クールド赤外線検出器
生産能力と利点
- 年間600万個の自社開発赤外線検出器
- 30,000 m² の半導体製造施設
- 20,000 m² のクリーンルームエリア
よくある質問
サーマル感度とは何ですか？
サーマル感度（NETD：Noise Equivalent Temperature Difference）とも呼ばれるこの値は、中波（MWIR）および長波（LWIR）サーマルイメージングカメラの評価における重要なパラメータです。サーマルイメージャーで測定される鮮明度と直接関係があります。温度差の信号対雑音比を表す数値で、ミリケルビン（mK）で測定されます。サーマル感度の値が小さいほど、感度が高く、画像が鮮明になります。
サーマルイメージングの用途は何ですか？
温度測定と全天候型イメージングは、赤外線サーマルイメージング技術の2つの基本的な機能です。これらの2つの技術に基づいて開発された製品は、セキュリティ＆監視、産業検査、消防、予知保全、ADAS、疫病予防、AIoT などで広く使用されています。
