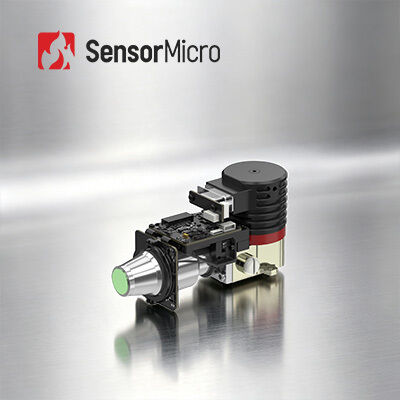

640x512 解像度 15μm ピクセルサイズ 冷却型ADモジュール,熱イメージング用の1~120Hz調整可能なフレームレート
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS G615MA |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512 / 15μm | フレームレート | 1〜120Hz、調整可能 |
|---|---|---|---|
| IR検出器NETD（23℃） | 16mK(F2); 18mK(F4) | スペクトル範囲 | 3.7μm±0.2μm\4.8μm±0.2μm |
| サイズ | 142×59×78mm | 重さ | ≤650g |
| ハイライト | 640x512は広告モジュールを冷却した,赤外線探知器によって冷却される広告モジュール,冷却された赤外線探知器のための加速装置 |
||
製品の説明
冷蔵赤外線検出器 640x512/15μm 冷蔵ADモジュールのための加速器
製品概要
640x512 / 15 μm MCT MWIR 冷蔵赤外線検出器を搭載した冷蔵ADモジュール
EYAS Gシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換するための前増幅機能を有する.様々な解像度形式と波帯で利用可能.
EYAS G615MA冷却ADモジュールは,640×512/15μm MWIR冷却赤外線検出器とAD回路板とRS058回転式スターリング冷却器を統合している.アナログ出力信号をデジタルビデオストリームに変換し,ドライブパワーと制御タイミングを提供します.検出器を迅速にテスト・検証し,統合プロセスを簡素化し,開発の進展を加速させる.
EYAS G シリーズ冷却 AD モジュールは,OEM インテグレーターが SensorMicro 赤外線検出器で迅速な受容テストを実行し,急速な二次開発を開始することができます.低温赤外線検出器に基づくモジュールや完全な製品の開発サイクルを短縮する.
主要な特徴
- アナログからデジタルへの変換 急速な発展- アナログからデジタル変換のための統合AD回路と一貫した検出器寸法を持つ640x512 MWIR冷却赤外線検出器に基づいて
- 高汎用性のために中波冷却赤外線- 中波冷却 優れた一貫性,安定した供給,広範な適応性のための主流解像度
- 優れたパフォーマンス,簡単に統合- カメラリンクインターフェースは,シリアルポート制御の16ビット原始データ出力,高速移動標的を捕捉するために1から120Hzから調整可能な高フレームレート
製品仕様
| モデル | EYAS G615MA |
| インディケーター | |
| 決議 | 640×512 |
| ピクセルサイズ | 15μm |
| スペクトル反応 | 3.7μm±0.2μm\4.8μm±0.2μm |
| IR検出器 NETD ((23°C) | 16mK (F2) 18mK (F4) |
| 動作モード | |
| フレームレート | 1~120Hz,調節可能 |
| 動作モード | スナップショット |
| ITR/IWR統合モード | アンチフラウミング,Windowsモード |
| 電気 | |
| 標準的な外部インターフェース | 60ピン: 37201-SM060-032W1R01 5ピン A1257WR-S-5P-LCP |
| デジタルビデオ | 16ビット カメラリンク (CameraLink ベースモード) |
| 外部同期 | CC1: 外部フレーム同期 |
| コミュニケーション | カメラリンク UART (デフォルト) / RS232 (カスタマイズ可能) バウドレート 9600bps (デフォルト) |
| 電源 | ADボード: 5V クリオクーラー: 24V |
| 安定電源 (23°C) | ≤8.5W |
| 冷却時間 (23°C) | ≤6分30秒 |
| サイズ (mm) | 142×59×78 |
| 体重 (g) | ≤650 |
| 動作温度 | -40°C~+71°C |
産業用用途
EYAS G615MA熱画像モジュールは NDT,環境監視,遠隔監視,科学研究など多くの分野で広く使用されています.
紅外線 検出器 ライン
- 高い感度と優れた性能- 赤外線産業における世界有数の技術
- 様々な赤外線検出器が利用可能- 異なるフォーマットとピクセルサイズで,冷やされていないIR検出器の両方
- 迅速な配送を保証する量産- 3つの生産ラインで,年間生産能力は数百万もの検出器まで
よく 聞かれる 質問
熱感度とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
冷却されていないIR検出器と冷却されたIR検出器の違いは何ですか?
現在,市場には冷却式と冷却式でない2種類の赤外線熱画像センサーがあります.冷却式でないIR検出器は,環境温度に動作し,半導体技術に基づいています.小規模で低コストで大量生産が可能. 携帯/ハンドヘルド/モバイルデバイスで広く使用されています. 冷却IR検出器は,冷却冷却器を使用して非常に低い温度を維持するユニットにパッケージされています. 大きい,高価です.複雑な冷却システムにより冷却されていないセンサーよりも信頼性が低いしかし冷却システムは 信じられないほどの感度を持ち 遠距離ミッションでは 通常長焦点距離光学で動作します
