冷却された赤外線探知器640x512のための加速装置は広告モジュールを冷却した
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS615A |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 / 15μm | 極低温冷却器 | RS058 |
|---|---|---|---|
| NETD | ≤17mK | スペクトル範囲 | 3.7~4.8μm |
| サイズ | 147×58.5×71mm | 重さ | ≤680g |
| ハイライト | 640x512は広告モジュールを冷却した,赤外線探知器によって冷却される広告モジュール,冷却された赤外線探知器のための加速装置 |
||
製品の説明

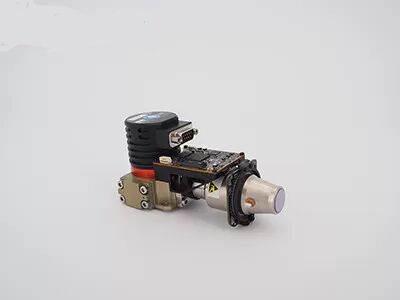

冷蔵赤外線検出器の加速器 640x512 冷蔵ADモジュール
EYAS615A 冷却熱モジュール
640x512 / 15μm MCT MWIR 冷蔵赤外線検出器を搭載した冷蔵ADモジュール
製品説明
EYASシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換する前増幅機能を有する.異なる解像度フォーマットと異なる波帯で利用できますEYAS615Aは,EYASファミリーのメンバーで,MWIR冷却検出器640x512 / 15μmとRS058冷却器が統合されています.
EYASシリーズの冷却ADモジュールにより,OEM顧客は,SensorMicro赤外線検出器で迅速な受容テストを行うことが容易になります.低温赤外線検出器に基づくモジュールと完全な製品の急速な二次開発を開始し,その開発期間を短縮する.
熱画像検出器や赤外線モジュールの 設計,製造,販売,販売を専門としています我々は,二次開発時間を短縮し,顧客のためのコストを大幅に削減する様々な赤外線熱画像ソリューションを顧客に提供することができます.
主要な特徴
高性能冷却赤外線検出器
•高熱感性,典型的なNETD≤17mk
開発と統合が簡単
• カメラリンク インターフェイス 16 ビット 原始データ出力,シリアルポート制御
• 検出器と一致する寸法を持つ統合構造
高速で動く標的を捕まえ
•出力フレーム周波数は1~120Hzで調整できます.
製品仕様
| モデル | EYAS615A |
| IR検出器の性能 | |
| 決議 | 640×512 |
| ピクセルピッチ | 15μm |
| クリオクーラー | RS058 |
| スペクトル範囲 | 3.7μm4.8μmMW |
| 冷却時間 (25°C) | ≤6分 |
| 最適のNETD (20°C) | ≤17mK |
| 動作モード | |
| フレームレート | 1~120Hz 調節可能 |
| 動作モード | スナップショット ITR/IWR統合モード ウィンドウズモード 発芽防止 |
| 電気仕様 | |
| 標準的な外部インターフェース | QSH 60ピン |
| デジタルビデオ | カメラリンク:出力 16 ビット 原始データ |
| 外部同期 | CC1: INT/Frame 外部シンクロ CC2: MC 外部シンクロ |
| コミュニケーション | カメラリンク シリアルポート: TFG+/-, TC+/-; 9600bps |
| 電源 | 1チャネル画像パネル: 5V 1チャネル クリオクーラー: 24V |
| 安定した電力消費 | 7W |
| 尺寸 (mm) | 147×58.5×71 |
| 体重 | ≤680g |
| 作業温度 | -40°C ~ +60°C |
| 振動の大きさ | 振動: GJB 自動車搭載高速輸送 ショック:半シナス波,40g 11ms,3軸6方向3回各 |
産業用用途
EYAS615A熱イメージングモジュールは,リモートモニタリングシステム,フライトビジョン強化システム,マルチセンサーペイロードなど多くの分野で広く使用されています.
紅外線 検出器 ライン
高い感度と優れた性能
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器の両方
迅速な配送を保証する量産
3つの生産ラインで 年間生産能力は数百万個の検出器まで
よくある質問
1熱感とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2冷却されていないIR検出器と冷却されたIR検出器の違いは?
現在,市場には冷却式と冷却式のない2種類の赤外線熱画像センサーがあります.
冷却されていないIR検出器は,環境温度に動作する.それは半導体産業に基づいているため,通常は小規模で低コストで大量に製造することができます.無冷却IR検出器は,携帯/ハンドヘルド/モバイルデバイスで広く使用されています.
冷却IR検出器は,冷却冷却器によって支えられる極低温に保たれる装置に包装されています.低冷却センサーよりも高価で信頼性が低いしかし,冷却システムは信じられないほど敏感で,通常は,長距離ミッションを達成するために,長焦点距離光学で動作します.
