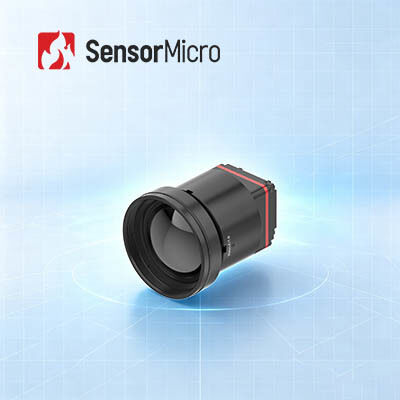

1280×1024の解像度 8μmのピクセルピッチと30mKのNETDを持つ冷却されていないLWIR熱イメージングモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25/30Hz |
| ハイライト | 非冷却LWIRの赤外線画像モジュール,UAVのペイロードの赤外線画像モジュール,640x512非冷却の熱カメラの中心 |
||
製品の説明
光伏検査用冷却されていないLWIR熱イメージングモジュール1280x1024/8μm
製品概要
デバイス用の強力なメガピクセル熱カメラコアを探していますか? iTL1208熱カメラコアと知りましょう. 私たちは完全な1280×1024 8μm高解像度の熱性能をコンパクト22に圧縮しました.6×22.6×34.5mmのモジュールで 12mmのレンズで35.7グラムしか重くない. 30mKの超低NETDを誇るこの赤外線カメラモジュールは,肉眼で検出できない最も微弱な温度差を拾います.MIPI CSI を使って簡単に接続し統合できますRAWとYUVの両方の出力とシンプルなI2C/シリアルポート制御です. 消防カメラ,手持ちの検査ツール,またはモバイル監視デバイスを構築するかどうか,iTL1208熱イメージングモジュールは,あなたの完璧な軽量的な熱ビジョンソリューションです.
主要な特徴
- 超 軽量 な デザイン
コンパクトサイズ 22.6×22.6×34.5mm 体重 35.7g (12mmレンズを含む)
クラスの中で最も高い統合レベルです - 高い 感度,精密 な 検出
1280×1024の解像度を持つ8μm超小ピクセルサイズで,細かい詳細と明確な画像を提供します.
典型的なNETD ≤ 30mK,微妙な温度差の信頼性のある検出が可能 - 簡素化開発,迅速な統合
多様なアプリケーション要件を満たすための複数の光学レンズオプション
MIPI CSI 画像出力インターフェースをサポート
RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター | 敏感な材料:VOx |
| 解像度: 1280×1024 | |
| ピクセルサイズ: 8μm | |
| スペクトル応答: 8μm ~ 14μm | |
| 典型的なNETD: ≤30mK | |
| 画像処理 | デジタルフレームレート: 25/30Hz |
| 起動時間: ≤6s | |
| デジタルビデオ: RAW/YUV | |
| 画像アルゴリズム:NUC/3DNR/DNS/DRC/EE | |
| 画像表示: 10 種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| PC ソフトウェア | PCソフトウェア: モジュール制御&ビデオディスプレイ |
| 電気 | 標準的な外部インターフェイス: 34Pin_Connector インターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェイス: TTL-232/I2C | |
| デジタルビデオインターフェイス: MIPI-CSI | |
| 供給電圧:4.5-5.5V | |
| 典型的な電力消費: 1W | |
| メカニカル | サイズ (レンズを含む): 5mmのレンズで: 22.6mm×22.6mm×50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm×22.6mm×45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm×22.6mm×34.5mm (レンズの外径 Φ26.6mm) 17mmのレンズで: 22.6mm×22.6mm×35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm×22.6mm×44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm×22.6mm×50.9mm (レンズの外径 Φ43.2mm) |
| 重量 (レンズを含む): 85.5±4.5g (5mmレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmレンズで) 40.7±2.1g (17mmレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmレンズで) | |
| 環境 に 適応 する | 動作温度: -40°C~+70°C |
| 保存温度: -45°C~+85°C | |
| 湿度: 5%~95%,凝縮しない | |
| 振動: 5.35gms ランダム振動 3軸 | |
| 衝撃:半正弦波,40g/11ms,衝撃方向 X軸,3回 | |
| 認証:ROHS2.0/REACH | |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱イメージングモジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで広く使用できます
わたしたち の 利点
- 豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します. - 卓越した業績
明確な画像,コンパクトなサイズ, 低電力消費,高い感度, 高い信頼性 - 幅広い環境課題下で動作するように設計されています. - 簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での迅速な開発が可能になります.
よく 聞かれる 質問
赤外線 熱画像 の 利点 は 何 です か
- 暗闇の中を 見る
- カモフラージングによる識別
- 遠距離検出
- 熱分布検出
- 接触のない温度測定
- 職業に関する意識
- そしてこれからも
熱感度とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
ワッフルレベルパッケージ,セラミックパッケージ,金属パッケージの違いは何ですか?
未冷却赤外線検出器は,現在金属包装,セラミック包装,ウエファーレベルの包装に分かれています.金属包装は,3つの主要な包装形態の中で最も早期で最も良いものです.;ワッフルレベルのパッケージは大量生産に適しており,陶器製のパッケージは民間製品向け市場が好んでいる.
