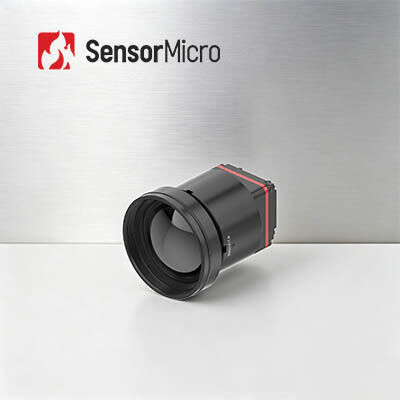

SWaP-C LWIR 1280x1024 解像度の熱カメラモジュール,ピクセルピッチ 8μm,NETD ≤30mK
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25/30Hz |
| ハイライト | SWaP-C LWIRサーマルカメラモジュール,s LWIRサーマルカメラモジュール,s サーマルカメラコア 12um |
||
製品の説明
SWaP-C LWIR 1280x1024/8μm ポータブルデバイス向けサーマルカメラモジュール
製品概要
iTL1208サーマルイメージングモジュールは、次世代の非冷却メガピクセル赤外線カメラコアであり、低SWaPモバイルシステム展開のために設計されています。小型化されたハードウェアと高精度な熱検出能力を組み合わせています。
この赤外線カメラモジュールは、8μmの小型ピクセルピッチ、1280×1024メガピクセル解像度、および≤30mKの標準NETDにより、超高感度な熱検出を実現し、プレミアムなイメージング性能を提供します。
消防、産業診断、屋外監視、ポータブルモバイルサーマルデバイスに最適です。
主な特徴
- 極めて軽量な設計 - クラス最高レベルの統合性を備え、22.6×22.6×34.5mmのコンパクトサイズと35.7gの重量（12mmレンズ含む）
- 高感度、高精度検出 - 8μmの超小型ピクセルサイズと1280×1024解像度により、微細なディテールと鮮明な画像を実現。標準NETD≤30mKで、微妙な温度差を確実に検出
- 開発の簡素化、迅速な統合 - 複数の光学レンズオプション、MIPI CSI画像出力インターフェースをサポート、RAWおよびYUV画像データ出力、シリアルポート/I2Cによる制御
製品仕様
| モデル | iTL1208 |
|---|---|
| 赤外線検出器インジケータ | |
| 感応材料 | VOx |
| 解像度 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル応答 | 8μm～14μm |
| 標準NETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類（ホワイトホット/ラバ/アイアンレッド/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） |
| PCソフトウェア | モジュール制御＆ビデオ表示 |
| 電気的仕様 | |
| 標準外部インターフェース | 34ピンコネクタインターフェース: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 標準消費電力 | 1W |
| 機械的仕様 | |
| サイズ（レンズ含む） | 5mmレンズ付き: 22.6mm×22.6mm×50mm（レンズ外径Φ37mm） 10mmレンズ付き: 22.6mm×22.6mm×45.3mm（レンズ外径Φ33mm） 12mmレンズ付き: 22.6mm×22.6mm×34.5mm（レンズ外径Φ26.6mm） 17mmレンズ付き: 22.6mm×22.6mm×35.4mm（レンズ外径Φ27mm） 25mmレンズ付き: 22.6mm×22.6mm×44.2mm（レンズ外径Φ33mm） 35mmレンズ付き: 22.6mm×22.6mm×50.9mm（レンズ外径Φ43.2mm） |
| 重量（レンズ含む） | 85.5±4.5g（5mmレンズ付き） 70.5±3.6g（10mmレンズ付き） 35.7±2g（12mmレンズ付き） 40.7±2.1g（17mmレンズ付き） 71.0±3.6g（25mmレンズ付き） 110±5.5g（35mmレンズ付き） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| 衝撃 | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/REACH |
| 光学レンズ | 固定焦点アサーマル: 5/10/12/17/25/35mm |
産業用途
iTL1208サーマルイメージングモジュールは、森林火災、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブルデバイス、ポータブルデバイスなどで幅広く使用できます。
私たちのチーム
- 深い技術的専門知識 - 赤外線センサー技術の研究、開発、応用における長年の経験、チップ設計、ウェーハ製造、パッケージングおよびテスト、システム統合における強力な能力
- イノベーションと実践的実装に注力 - 熱画像技術のブレークスルーを推進し、NETD、SWaP、動作温度の限界を常に押し広げることにコミット
- 多様な製品ポートフォリオ - 様々な産業向けの冷却および非冷却ソリューションを含む、包括的な赤外線検出コンポーネント
- 厳格な信頼性検証 - 生産全体を通じて複数のテスト手順を備えた堅牢な品質管理システムにより、長期的な安定性と信頼性を確保
- 専門的な技術サポート - エンジニアリングチームが顧客の研究開発チームと緊密に連携し、システム統合を加速し、効率を向上
よくある質問
赤外線検出器/サーマルイメージングセンサーとは何ですか？
赤外線は人間の目には見えません。赤外線検出器/サーマルイメージングセンサーは、赤外線放射と熱エネルギーに反応し、それを電気信号に変換して、可視熱画像を生成する光電デバイスです。
WLPとは何ですか？
WLPはウェーハレベルパッケージを指します。これは、MEMSウェーハ全体で高真空パッケージングを直接完了し、その後スクライブおよびカットして個々の赤外線センサーを作成するプロセスです。金属パッケージおよびセラミックパッケージとともに、非冷却赤外線検出器の3つの主要なパッケージ形式です。
WLPの利点は何ですか？
WLP赤外線検出器は、赤外線技術をコンシューマーエレクトロニクス市場に適用する際の小型化と低コストの要件を満たすように特別に設計されています。Global Sensor Technologyは、量産能力により、新興市場でのより多くの新しいアプリケーションを促進するために、さまざまなWLP赤外線モジュールソリューションを提供しています。
