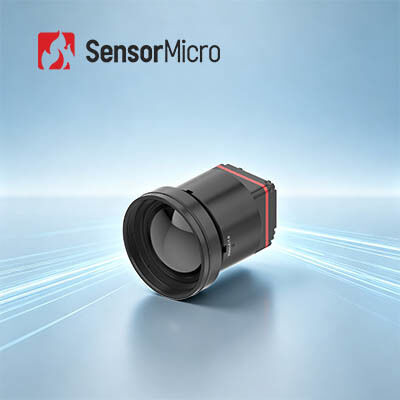

1280x1024 解像度 8μm ピクセルピッチ 30Hz フレームレート 非冷却熱画像モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25/30Hz |
| ハイライト | 非冷却の赤外線画像モジュール30Hz,9.1mmレンズの赤外線画像モジュール,640x512無人機の熱カメラの中心 |
||
製品の説明
フレームレート 30Hz 冷めない 1280x1024/8μm 熱画像モジュール
製品概要
iTL1208は,大量調達とカスタマイズされた二次組み立てのための優れたSWaP性能を持つ,大量生産可能でOEM向け8μmメガピクセル赤外線カメラコアである.標準的な物理仕様:22.6×22.6×34.5mmの輪郭寸法,35.7gの総重量 標準の12mmレンズで OEMプロジェクト用のカスタマイズ可能なレンズオプション安定した1280×1024メガピクセル解像度と一貫した≤30mKNETDバッチパフォーマンス大規模な最終製品の組み立てを保証します
標準的なユニバーサルハードウェアインターフェースには,MIPI CSI ビデオ出力,RAW/YUV デュアルデータ出力,主流のメイン制御ボードとのシームレスな互換性のためにシリアルポート/I2C コントロールが含まれます.OEM/ODMの協力とセキュリティ機器メーカーのための大量注文の配達に適しています.私たちのチームは製品カスタマイズとバッチ統合のための完全な技術的サポートを提供します.
主要な特徴
超 軽量 な デザイン
- コンパクトサイズ 22.6×22.6×34.5mm 体重 35.7g (12mmレンズを含む)
- クラスの中で最も高い統合レベルです
高い 感度,精密 な 検出
- 1280×1024の解像度を持つ8μm超小ピクセルサイズで,細かい詳細と明確な画像を提供します.
- 典型的なNETD ≤30mK,微妙な温度差の信頼性の高い検出が可能
簡素化開発,迅速な統合
- 多様なアプリケーション要件を満たすための複数の光学レンズオプション
- MIPI CSI 画像出力インターフェースをサポート
- RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL1208 |
| 敏感な材料 | VOx |
| 決議 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| デジタルフレームレート | 25/30Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 典型的な電力消費量 | 1W |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱イメージングモジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで広く使用できます
私たちのサービス
- 完全なドキュメント: 製品マニュアル,設定ガイド,選択参照. 推測なしに始めます.
- 開発とテスト支援: サンプル統合テスト,パフォーマンス評価,パラメータ検証が容易になりました.
- 開発者ツールキット: SDK,API,アルゴリズム,ディープ統合のためのデバッグツール.
- 遠隔技術サポート:24/7サポート - 重要な問題に対する迅速な対応と迅速な解決.
- 保証: オリジナルパーツと 厳格なプロセス遵守
よく 聞かれる 質問
冷めない焦点平面配列マイクロボロメーターはどうやって動きますか?
赤外線放射熱効果の原理を用いて 冷めない赤外線検出器は赤外線吸収物質で赤外線放射線エネルギーを熱エネルギーに変換します繊細な材料の温度が上昇するようにじゃあ a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は,統合デワールクーラー組成 (IDCA) 装置を必要とせず,室温で動作できます. 急速な起動,低電力消費,サイズが小さい低温赤外線焦点平面検出器の感度は,冷却赤外線検出器の感度ほど良くないが,明らかに冷却式検出器よりも優れているより広範な応用展望を持っています.
