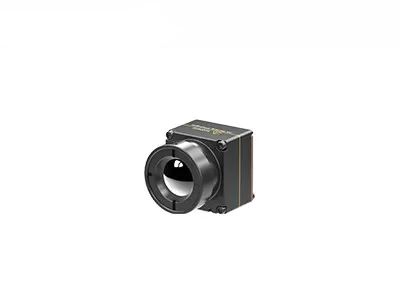

9.1mmレンズの無人機のための非冷却の赤外線画像モジュール30Hz 640x512 12μm
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | 非冷却の赤外線画像モジュール30Hz,9.1mmレンズの赤外線画像モジュール,640x512無人機の熱カメラの中心 |
||
製品の説明
9.1mmレンズ,フレームレート 30Hz 無冷却 640x512 12μm ドローン用熱画像モジュール
製品説明
iTL612R赤外線カメラコアは,赤外線熱検出器640x512 / 12μmウェーファーレベルパッケージ (WLP) を統合している.これは 8から14μmのスペクトル範囲のドローンのための冷却されていないLWIR放射線熱画像モジュールです..
iTL612 熱カメラモジュールは,鋭く鮮明な画像表示,コンパクトなサイズ,低コストを特徴としています.完全に最適化された SWaP に向いています.iTL612R冷却されていない熱モジュールは,限られたスペースで赤外線システム統合のための信頼できるソリューションを提供します.そのコンパクトな構造は,同じ仕様のモジュールのトップレベルに達しました.また,工業用温度測定のために -20 °C~550 °Cの測定範囲でオプションの温度測定機能があります..
iTL612熱モジュールは 予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察 の 調査森林火災防止 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 21mm×22.3mm×27.3mm (9.1mmレンズ付き)
体重: 20.8g±1.5g (9.1mmレンズ付き)
• 低電力消費 0.7W まで
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェース,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 3.3V±0.1V VDC |
| 典型的な電力消費量 | 07W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±3°C以上または ±3% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 21×22.3×27.3 (9.1mmレンズ) |
| 体重 | 20.8g±1.5g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612/R熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合できるので,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
私たちのサービス
完全なドキュメント: 製品マニュアル,設定ガイド,選択参照. 推測なしに始めます.
開発・テスト支援: サンプル統合テスト,パフォーマンス評価,パラメータ検証が容易になりました.
開発者ツールキット: SDK,API,アルゴリズム,ディープ統合のためのデバッグツール.
遠隔技術サポート:24/7のサポート 迅速な対応と重要な問題の迅速な解決
保証: オリジナルパーツと 厳格なプロセス遵守
よくある質問
1冷めない焦点平面マシーンマイクロボロメーターは どう機能する?
赤外線放射熱効果の原理を用いて 冷めない赤外線検出器は 赤外線吸収物質で赤外線放射線エネルギーを熱エネルギーに変換します繊細な材料の温度が上昇するようにじゃあ a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
2冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は,統合デワールクーラーアセンブリ (IDCA) デバイスを必要とせず,室温で動作できます. 急速な起動,低電力消費,サイズが小さい低温赤外線焦点平面検出器の感度は,冷却赤外線検出器の感度ほど良くないが,明らかに冷却式検出器よりも優れているより広範な応用展望を持っています.
