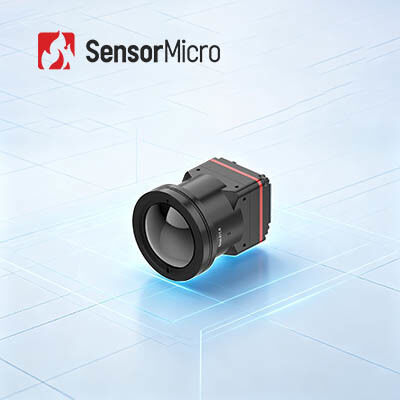

1280x1024 解像度 8μm ピクセルサイズ LWIR 熱カメラコア ≤30mK NETD 遠距離セキュリティ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| 典型的なNETD | ≤30mK | フレームレート | 25/30Hz |
| ハイライト | 小さなLWIR熱カメラコア,遠距離警備熱カメラコア,12um 無冷却熱モジュール |
||
製品の説明
LWIR 1280x1024 8μm 熱カメラコア ロングレンジセキュリティカメラに統合
製品概要
iTL1208赤外線カメラコアは,1280x1024 / 8μmのウェーファーレベルパッケージ (WLP) の赤外線熱検出器を統合している.この冷却されていないLWIR熱画像モジュールは,スペクトル範囲8〜14μmで動作します..
iTL1208は,次世代のSWaP最適化のために設計されたコンパクトな8μmメガピクセル赤外線カメラコアです. サイズはわずか22.6 * 22.6 * 34.5mmで,重量はわずか35.7g (12mmレンズを含む) です.性能を損なうことなく 卓越した携帯性を提供します.
メガピクセルの大フォーマット検出器を搭載したiTL1208は,業界トップの8μmのピクセルサイズで高画質熱画像を提供し,より高い統合密度を可能にします.30mKまでNETDを削減し,高度な画像最適化アルゴリズムによって強化特にハンドヘルドデバイスやモバイルプラットフォーム向けに設計され,セキュリティ監視,産業検査,消防,救助活動圧縮された高解像度熱画像を必要とする他のアプリケーション
主要な特徴
超 軽量 な デザイン
- コンパクトサイズ 22.6*22.6*34.5mm 体重 34.5g (12mmレンズを含む)
- クラスの中で最も高い統合レベルです
高い 感度,精密 な 検出
- 1280*1024の解像度で 8μmの超小さいピクセルサイズで,細かい詳細と明確な画像を提供します
- 典型的なNETD ≤ 30mK,微妙な温度差の信頼性のある検出が可能
簡素化開発,迅速な統合
- 多様なアプリケーション要件を満たすための複数の光学レンズオプション
- MIPI CSI 画像出力インターフェースをサポート
- RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280*1024 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 典型的な電力消費量 | 1W |
| メカニカル | |
| サイズ (レンズを含む) | 5mmのレンズで: 22.6mm*22.6mm*50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm*22.6mm*45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm*22.6mm*34.5mm (レンズの外径Φ26.6mm) 17mmのレンズで: 22.6mm*22.6mm*35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm*22.6mm*44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm*22.6mm*50.9mm (レンズの外径 Φ43.2mm) |
| 体重 (レンズを含む) | 85.5±4.5g (5mmのレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmのレンズで) 40.7±2.1g (17mmのレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmのレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL612/R熱イメージングモジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで広く使用できます
会社プロフィール
SensorMicroはシンプルで強力な信念で 創立されました 革新は現実のニーズに 応えるべきです
センサーマイクロは 人やシステムに 表面を超えて パターンや問題 そして潜在の可能性を見せる力を与えます
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています
自作で顧客を第一に考えるという主張は センサマイクロの成長の秘訣となりましたセキュリティから消防,産業検査,医療,機械ビジョン環境モニタリングとカーボンニュートラル性の重要な側面 - パートナーにインテリジェント赤外線センサーの潜在能力を最大限に発揮するのを助ける人生の点をつなぐ
私たちは赤外線技術企業以上のもので 持続可能な倫理的で人間中心の未来を 築くことを目指す人々のコミュニティです保護する約束です 保護する約束です権力を与え 奉仕する
よく 聞かれる 質問
冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は冷却装置を必要としません,それは室温で動作し,迅速なスタート,低電力消費,小さなサイズ,軽量,長い寿命の利点があります低コストなど.
あなたのアプリケーションのための赤外線検出器/熱モジュールに関する重要な考慮事項は何ですか?
- 検出器の解像度
- ピクセルサイズ
- NETD
- 画像の質
- レンズオプション
- 電力消費量
- サイズと重量
- メカニカルと電気のインターフェース
- 予算について
熱イメージングに適した偽色を どうやって選べますか?
- 灰白は,小さな温度差の標的に適しています.
- 赤と青は 問題点を見つけなければならないシーンに より適しています
- 鉄の赤は電力産業の標準色パレットです
- 注意:どのパレットを選んでも 熱温は全く変わらない
