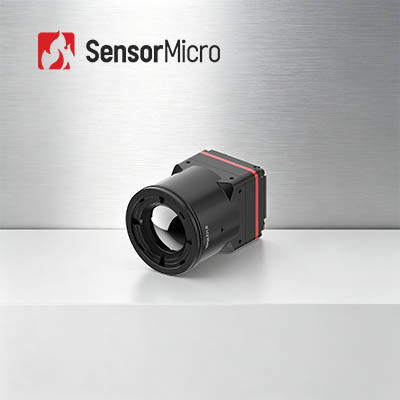

超クリア 1280x1024 解像度 LWIR 赤外線カメラモジュール 8μm ピクセルピッチ ≤30mK NETD
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| ピクセルピッチ | 8μm | 解決 | 1280x1024 |
|---|---|---|---|
| 消費電力 | 1W | スペクトル範囲 | 8～14μm |
| 典型的なNETD | ≤30mK | フレームレート | 25/30Hz |
| ハイライト | LWIRの赤外線カメラ モジュール640x512,鋭い赤外線画像の赤外線カメラ モジュール,12uM無人機の熱カメラの中心 |
||
製品の説明
超透明熱画像 LWIR赤外線カメラモジュール 1280x1024/8μm
製品概要
iTL1208メガピクセルの赤外線カメラコアは,近代的な熱ビジョンハードウェアのためのSWaP最適化を再定義する. ファーストクラスのポータビリティ: 22.6×22.6×34でわずか35.7グラム (12mmレンズを含む).5mm の小さな寸法優れた検出性能:業界標準の8μm超小ピクセルサイズ1280×1024 メガピクセルのフル解像度 ≤30mK 超低NETD 普通の熱カメラには見えない微小な温度差点努力のない展開: 多様なレンズ互換性,普遍的なMIPI出力,ダブル RAW/YUVデータモードとダブルチャネル制御プロトコル.ITL1208で熱装置をアップグレードして 監視の性能が向上します産業用試験と緊急対応のシナリオ
主要な特徴
- 超 軽量 な デザイン
- コンパクトサイズ 22.6×22.6×34.5mm 体重 34.5g (12mmレンズを含む)
- クラスの中で最も高い統合レベルです
- 高い 感度,精密 な 検出
- 1280 × 1024 の解像度を持つ 8μm の超小ピクセルサイズで,細かい詳細と明確な画像を提供
- 典型的なNETD ≤ 30mK,微妙な温度差の信頼性のある検出が可能
- 簡素化開発,迅速な統合
- 多様なアプリケーション要件を満たすための複数の光学レンズオプション
- MIPI CSI 画像出力インターフェースをサポート
- RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 典型的な電力消費量 | 1W |
| メカニカル | |
| サイズ (レンズを含む) | 5mmのレンズで: 22.6mm×22.6mm×50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm×22.6mm×45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm×22.6mm×34.5mm (レンズの外径Φ26.6mm) 17mmのレンズで: 22.6mm×22.6mm×35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm×22.6mm×44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm×22.6mm×50.9mm (レンズの外径 Φ43.2mm) |
| 体重 (レンズを含む) | 85.5±4.5g (5mmのレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmのレンズで) 40.7±2.1g (17mmのレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmのレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
標準化 サービス
- 完全なドキュメント:製品マニュアル セットアップガイド 選択基準
- 開発・試験支援:サンプル統合テスト,パフォーマンス評価,パラメータ検証が簡単になりました
- 開発者ツールキット:SDK API アルゴリズム ディープ統合のデバッグツール
- 遠隔技術サポート:24/7のサポート - 迅速な対応と 臨時的な問題の解決
- 保証:オリジナルパーツと 厳格なプロセス準拠で 最適なパフォーマンスを回復します
よく 聞かれる 質問
1適切な赤外線検出器の解像度をどのように選ぶか?
価格も考慮すべき要素です 画像の質が良くない場合低解像度の赤外線検出器を選択できます120×90,256×192,384×288など. リモートモニタリングなどの特殊用途で非常に明確な画像を必要とする場合は,1280×1024の高解像度の赤外線検出器を選択できます.
2熱イメージングに適した偽色を どうやって選べますか?
灰白は温度差が小さい標的に適しています
- 赤と青は問題点を見つけなければならないシーンに適しています
- 鉄の赤は 電力産業の標準色パレットです
注意:どのパレットを選んでも 熱温は全く変わらない
3適した赤外線熱カメラレンズを選ぶには?
- 標準レンズは,適切な距離で通常の標的を撃つことができます
- テレレンズでは,それは比較的小さなターゲットに適しています
- 近距離で物体を詳細に見るには 広角レンズの方が良い
- マクロレンズは 細い標的を近距離で見るため
