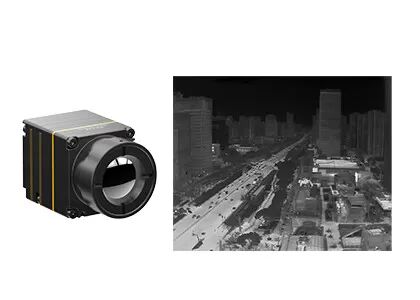

ドローン 640×512 12μm VOx マイクロボロメーター付きの冷却されていないLWIR熱モジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mK | フレームレート | 30Hz |
| ハイライト | 無人機非冷却LWIRの熱モジュール,声のMicrobolometer LWIRの熱モジュール,LWIRの熱カメラの中心12uM |
||
製品の説明

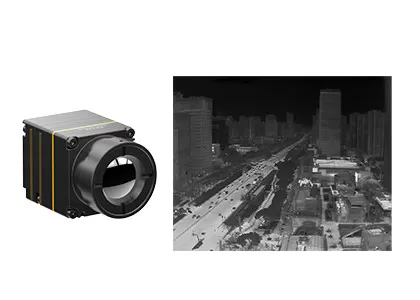

TWIN612 熱画像モジュール
640x512 12μm VOx マイクロボロメーターを搭載した無人機用冷却されていないLWIR熱モジュール
製品説明
iTL612R赤外線カメラコアは,赤外線熱検出器640x512 / 12μmウェーファーレベルパッケージ (WLP) を統合している.これは 8から14μmのスペクトル範囲の無人機のための冷却されていないLWIR放射能熱画像モジュールです.
iTL612熱カメラモジュールは,鋭く鮮明な画像表示,コンパクトなサイズ,低コストを備えています.完全に最適化されたSWaPに指向しています.iTL612R冷却されていない熱モジュールは,限られたスペースで赤外線システム統合のための信頼できるソリューションを提供します.そのコンパクトな構造は,同じ仕様のモジュールのトップレベルに達しました.また,工業用温度測定のために -20 °C~550 °Cの測定範囲でオプションの温度測定機能があります..
iTL612熱モジュールは 予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察 の 調査森林火災予防 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 21mm×22.3mm×27.3mm (9.1mmレンズ付き)
体重: 20.8g±1.5g (9.1mmレンズ付き)
• 低電力消費 0.7W まで
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェイス,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612/R |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 3.3V±0.1V VDC |
| 典型的な電力消費量 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±3°C以上または ±3% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 21×22.3×27.3 (9.1mmレンズ) |
| 体重 | 20.8g±1.5g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612/R熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合され,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
標準化 サービス
完全なドキュメント: 製品マニュアル,設定ガイド,選択参照. 推測なしに始めます.
開発とテスト支援: サンプル統合テスト,パフォーマンス評価,パラメータ検証が容易になりました.
開発者ツールキット: SDK,API,アルゴリズム,ディープ統合のためのデバッグツール.
遠隔技術サポート:24/7のサポート 迅速な対応と重要な問題の迅速な解決
保証: オリジナルパーツと 厳格なプロセス遵守
よくある質問
1紅外線検出器/熱カメラコアはどの産業で使用できるのか?
センサー マイクロ赤外線検出器 / 熱カメラコアは,以下のような多くの産業で広く使用されています.
- 熱学: 電力維持,機械ビジョン,建物の HVAC,メタルルギー石油化学,予測保守,流行病予防
- セキュリティと監視: 安全都市,インフラストラクチャの監視,国境警備,海上クルーズ,鉱山安全
- 消防・救助: 森林火災予防,火災予防,捜索・救助
- UAVの有效負荷: 設備の検査,執行と救助,消防アプリケーション,動物観察
- 個人的なビジョン: 野外休憩,動物観察,執行パトロール
- ADAS:自動運転,高度なドライバーアシスタントシステム,特殊車両
-AIoT:スマートホーム,スマートハードウェア,スマートケア,ロボット
- 他: 飛行視力の強化システム,ガス検出,農業と牧草,科学研究
