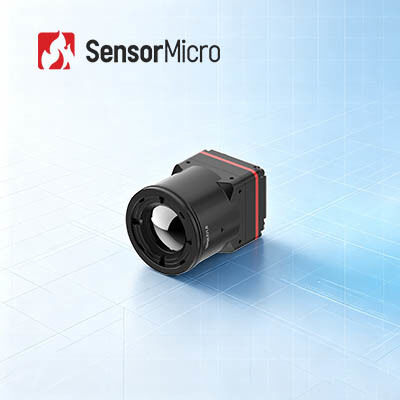

1280×1024の解像度と8μmのピクセルピッチVOxマイクロボロメーターを持つ冷却されていないLWIR熱モジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 消費電力 | 1W | スペクトル範囲 | 8～14μm |
|---|---|---|---|
| ピクセルピッチ | 8μm | 典型的なNETD | ≤30mK |
| 解決 | 1280x1024 | フレームレート | 25/30Hz |
| ハイライト | s 冷めないLWIR熱モジュール,VOx マイクロボロメーター LWIR 熱モジュール,LWIR熱カメラコア 12um |
||
製品の説明
1280x1024/8μm VOx マイクロボロメータを備えた非冷却 LWIR サーマルモジュール
製品概要
研究開発サイクルと統合の難しさを軽減するように設計された iTL1208 は、高速組み込み開発向けに最適化されたプラグアンドプレイのメガピクセル赤外線カメラ コアです。この超小型モジュール（22.6×22.6×34.5 mm、12 mmレンズで35.7 g）は、8μm 1280×1024高解像度赤外線検出器を採用し、安定した高品質出力のために30mKの低いNETDを維持します。
統合ワークフロー全体を簡素化します。さまざまな視野角の要求に合わせて、複数の交換可能な光学レンズ オプションを利用できます。主流の MIPI CSI インターフェイスは高速ビデオ伝送を保証します。 RAW のオリジナル熱データと YUV エンコードされたデータ出力の両方が、二次アルゴリズム開発をサポートします。ユーザーは、標準のシリアル ポートまたは I2C バス制御を介して、すべてのカメラ パラメータを簡単に設定できます。ハンドヘルドおよびモバイル赤外線画像最終製品を開発するエンジニア チームにとって、最もコスト効率の高いサーマル コアです。
主な特長
超軽量設計
- 22.6×22.6×34.5mm、重さ34.5g（12mmレンズ含む）のコンパクトサイズ
- クラス最高レベルの統合
高感度・高精度検出
- 8μmの超小型ピクセルサイズと1280 × 1024の解像度により、細部まで鮮明な画像を実現
- 標準 NETD ≤ 30mK、微妙な温度差を確実に検出可能
簡素化された開発、迅速な統合
- 多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能
- MIPI CSI画像出力インターフェースをサポート
- RAWおよびYUV画像データ出力、シリアルポート/I2C経由の制御付き
製品仕様
| モデル | iTL1208 |
|---|---|
| IR検出器インジケーター | 敏感な物質: VOx |
| 解像度: 1280×1024 | |
| ピクセルサイズ: 8μm | |
| スペクトル感度: 8μm ~ 14μm | |
| 一般的な NETD: ≤30mK | |
| 画像処理 | デジタルフレームレート: 25/30Hz |
| 起動時間: ≤6s | |
| デジタルビデオ: RAW/YUV | |
| 画像アルゴリズム: NUC/3DNR/DNS/DRC/EE | |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフト | PC ソフトウェア: モジュール制御とビデオ表示 |
| 電気 | 標準外部インターフェース：34Pin_コネクタインターフェース：BP04SD-34-0065-R0 |
| 通信インターフェース：TTL-232/I2C | |
| デジタルビデオインターフェース: MIPI-CSI | |
| 電源電圧: 4.5-5.5V | |
| 標準的な消費電力 | 1W |
| 機械的 - サイズ (レンズを含む) | 5mmレンズ時：22.6mm×22.6mm×50mm（レンズ外径Φ37mm） |
| 10mmレンズ時：22.6mm×22.6mm×45.3mm（レンズ外径Φ33mm） | |
| 12mmレンズ時：22.6mm×22.6mm×34.5mm（レンズ外径Φ26.6mm） | |
| 17mmレンズ時：22.6mm×22.6mm×35.4mm（レンズ外径Φ27mm） | |
| 25mmレンズ時：22.6mm×22.6mm×44.2mm（レンズ外径Φ33mm） | |
| 35mmレンズ時：22.6mm×22.6mm×50.9mm（レンズ外径Φ43.2mm） | |
| 機械的 - 重量 (レンズを含む) | 85.5±4.5g（5mmレンズ装着時） |
| 70.5±3.6g（10mmレンズ装着時） | |
| 35.7±2g（12mmレンズ装着時） | |
| 40.7±2.1g（17mmレンズ装着時） | |
| 71.0±3.6g（25mmレンズ装着時） | |
| 110±5.5g（35mmレンズ装着時） | |
| 環境適応力 | 動作温度：-40℃～+70℃ |
| 保存温度：-45℃～+85℃ | |
| 湿度: 5% ～ 95%、結露なきこと | |
| 振動: 5.35grms、ランダム振動、3 軸 | |
| 衝撃：半正弦波、40g/11ms、衝撃方向X軸、3回 | |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 5/10/12/17/25/35mm |
産業用途
iTL1208 熱画像モジュールは、森林消防、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブル デバイス、ポータブル デバイスなどの分野で使用できます。
標準化されたサービス
- 完全なドキュメント:製品マニュアル、セットアップガイド、選択リファレンス。推測せずに始めましょう。
- 開発とテストの支援:サンプルの統合テスト、性能評価、パラメータ検証が容易になります。
- 高度な開発者ツールキット:緊密な統合のための SDK、API、アルゴリズム、およびデバッグ ツール。
- リモートテクニカルサポート:24 時間年中無休のサポート - 重大な問題に対する迅速な対応とタイムリーな解決。
- 保証：最適なパフォーマンスを回復するためのオリジナル部品と厳格なプロセス遵守。
よくある質問
赤外線検出器/サーマルカメラコアはどの業界で使用できますか?
SensorMicro 赤外線検出器 / サーマル カメラ コアは、次のような多くの業界で広く使用されています。
- サーモグラフィー: 電源メンテナンス、マシン ビジョン、ビル HVAC、冶金石油化学、予知保全、疫病予防
- セキュリティと監視: 安全な都市、インフラ監視、国境警備、海上航行、鉱山の安全
- 消火と救助: 森林火災の予防、火災予防、捜索と救助
- 個人的なビジョン: アウトドアレジャー、動物観察、警察のパトロール
- ADAS：自動運転、先進運転支援システム、特殊車両
- AIoT: スマート ホーム、インテリジェント ハードウェア、スマート ケア、ロボット
- その他: 強化された飛行視覚システム、ガス検知、農業および牧場、科学研究
