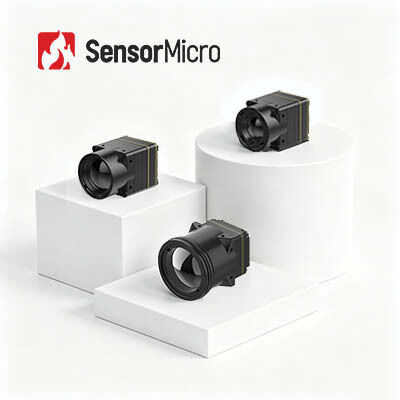

解像度 640x512、ピクセルピッチ 8μm、NETD 感度 ≤30mK の小型非冷却サーマルカメラモジュール
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.4W |
|---|---|---|---|
| フレームレート | 30/50Hz | スペクトル範囲 | 8～14μm |
| 典型的なNETD | ≤30mK | ピクセルピッチ | 8μm |
| ハイライト | 典型的な非冷却の熱カメラ モジュール,無人機の非冷却の熱カメラ モジュール,無人機の熱カメラ640x512 |
||
製品の説明
小型非冷却サーマルカメラモジュール 640x512/8μm NETD 30mk
製品概要
小型サイズ、強力なパフォーマンス — iTL608 小型サーマル カメラ コアを実現します。この親指サイズのサーマル イメージング モジュールの重さはわずか 6.7 グラムで、超コンパクトな寸法とポータブル デバイスの組み込み向けの最上位の統合が特徴です。プロフェッショナルなVOx検出器、640×512の鮮明な解像度、≤30mKの超高感度を備えており、肉眼では見えない微妙な温度差を検出します。 6 秒の高速起動、スムーズなデュアル フレーム レート、インテリジェントな NUC および 3DNR 画像強化により、完璧なサーマル ビジュアルを実現します。 -40 °C から +70 °C まで安定して動作するよう頑丈に構築されており、多彩なインターフェース オプションと柔軟な開発、完璧にフィットするハンドヘルド サーマル イメージャー、セキュリティ モニタリング、終日暗視アプリケーションをサポートしています。
主な特長
超軽量設計
- 13×13×18.3mm、重さ6.7±1.5g（6mmレンズ含む）のコンパクトサイズ
- クラス最高レベルの統合
高感度・高精度検出
- 8μmの超小型ピクセルサイズと640 × 512の解像度により、細部まで鮮明な画像を実現
- 標準 NETD ≤ 30mK、微妙な温度差を確実に検出可能
簡素化された開発、迅速な統合
- 多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能
- MIPI/USB 2.0/BT.656を含む複数の画像出力インターフェースをサポート
- RAWおよびYUV画像データ出力、シリアルポート/I2C経由の制御付き
製品仕様
| モデル | iTL608 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフトウェア | |
| ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 34Pin_Connector インターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI/USB2.0/BT.656 |
| 供給電圧 | 4-5.5V |
| 標準的な消費電力 | 0.4W |
| 機械式 | |
| サイズ（レンズ含む） | 6mmレンズ時：13×13×18.3mm（レンズ外径Φ12.3mm） 8.7mmレンズ時：13×13×19.8mm（レンズ外径Φ15.6mm） 16.7mmレンズ時：13×13×27.9mm（レンズ外径Φ22.2mm） 30mmレンズ時：13×13×39mm（レンズ外径Φ36mm） |
| 重量（レンズ含む） | 6.7±1.5g（6mmレンズ） 7.5±1.5g（8.7mmレンズ） 17±1.5g（16.7mmレンズ） 42.7±1.5g（30mmレンズ） |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 6/8.7/16.7/30mm |
産業用途
iTL608 サーマルイメージング モジュールは、森林消防、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブル デバイス、ポータブル デバイスなどの分野で使用できます。
ワンストップの熱画像ソリューション
- 高感度と優れた性能
- 赤外線産業における世界をリードする技術
- 各種赤外線検出器を用意
- 異なるフォーマットとピクセルサイズの非冷却と冷却の両方の IR 検出器
- 短納期を保証する大量生産
- 年間最大数百万個の検出器の生産能力を備えた 3 つの生産ライン
よくある質問
1. 赤外線画像をブロックできますか?
ほとんどの場合、それはできません。しかし、赤外線は壁を透過できず、ガラスも赤外線を遮断します。したがって、検出されたくない場合は、ガラスや壁の後ろに隠れて熱画像をブロックすることができます。
2. 擬似カラー - 溶岩
Lava 擬似カラーでは、白は高温を示し、濃い赤は低温を示します。パレット全体が暖色系の色を使用しています。超高温のターゲットの場合、人間の視覚により近いものになります。
3. DRI 範囲とは何ですか?
赤外線検出器が特定の対象の画像を生成できる距離を測定する手段であり、検出範囲、認識範囲、識別範囲に分けることができます。
D (検出): オブジェクトを背景から区別する能力
R (認識): オブジェクトのクラス (動物、人間、乗り物、ボートなど) を分類する能力
I (識別): 物体を詳細に説明する能力 (帽子をかぶった男、鹿、ジープなど)
Johnson の基準によると、DRI 距離でターゲットの詳細が見える確率が 50% の場合、ターゲットのライン ペアの最小数は 1:3:6 (または 1:4:8) で、対応する最小ピクセル数は 2:6:12 (または 2:8:16) です。
ターゲットの直径をH、焦点距離をf、ピクセルサイズをd、ラインペアの数をnとすると、視距離L=H×f/(2n×d)となります。
