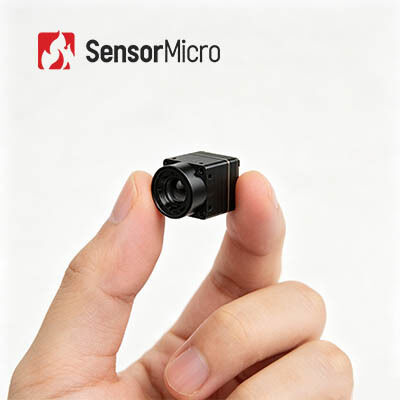

高速統合非冷却サーマルカメラコア、解像度 640x512、ピクセルピッチ 8μm、≤30mK NETD
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| ピクセルピッチ | 8μm | 典型的なNETD | ≤30mK |
|---|---|---|---|
| 解決 | 640x512 | 消費電力 | 0.4W |
| スペクトル範囲 | 8～14μm | フレームレート | 30/50Hz |
| ハイライト | 速い統合の無人機の熱カメラ,非冷却の赤外線探知器の無人機の熱カメラ,0.7W無人機の熱カメラ |
||
製品の説明
急速統合熱カメラコア,冷却されていない赤外線検出器 640x512 8μm
製品概要
熱画像製品開発を 簡単にします 柔軟なiTL608赤外線コアでこのコンパクトなコアは,さまざまなアプリケーションシナリオと焦点距離の要求に対応する複数の構成可能な光学レンズオプションをサポートします..
MIPI,USB2.0およびBTを含む包括的な主流出力プロトコルを備えています.656柔軟なRAWとYUVの二重画像データ出力モードで,ユーザーはシリアルポートまたはI2C通信経由でデバイスパラメータ設定と機能制御を簡単に実装できます.
超軽量ミニチュア構造,高解像度画像640*512 ≤30mK敏感検出,高速起動,インテリジェント画像最適化と高温で安定した動作手持ちの熱装置,小型監視機器,ポータブルナイトビジョンツールにとって最も費用対効果の高いプラグアンドプレイコアです.
主要な特徴
- 超 軽量 な デザイン- 13 * 13 * 18.3 mm のコンパクトサイズと 6.7 ± 1.5 g の重量 (6 mm レンズを含む) - クラスで最も高い統合レベル
- 高い 感度,精密 な 検出- 640 * 512 の解像度で 8μm の超小ピクセルサイズで,細かい詳細と明確な画像を提供 - 典型的なNETD ≤ 30mK,微妙な温度差の信頼性の高い検出を可能にします
- 簡素化開発,迅速な統合- 多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能である - MIPI/USB 2.0/BT.656を含む複数の画像出力インターフェースをサポートする - RAWおよびYUV画像データ出力シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL608 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640*512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI / USB2.0 / BT656 |
| 供給電圧 | 4-5.5V |
| 典型的な電力消費量 | 0.4W |
| メカニカル | |
| サイズ (レンズを含む) | 6mmのレンズで: 13 * 13 * 18.3 mm (レンズの外径 Φ12.3 mm) 8.7mmのレンズで: 13 * 13 * 19.8 mm (レンズの外径 Φ15.6 mm) 16.7mmのレンズで: 13 * 13 * 27.9 mm (レンズの外径 Φ22.2 mm) 30mmのレンズで: 13 * 13 * 39 mm (レンズの外径 Φ36 mm) |
| 体重 (レンズを含む) | 6.7±1.5g (6mmレンズ) 7.5±1.5g (8.7mmレンズ) 17±1.5g (16.7mmレンズ) 42.7±1.5g (30mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 6/8.7/16.7/30mm |
産業用用途
iTL608熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
会社プロフィール
私たちのビジョン:感覚の限界を押し広げ 人々が周りの世界と繋がる方法を 変えることです
私たちの使命:赤外線センサー技術の力を活用して 世界中の産業を変革し よりスマートな意思決定や より安全な環境 そして より接続された未来を可能にします
わたしたち の 価値世界をより良い場所にする 先進的な赤外線技術を作り出します
よく 聞かれる 質問
1熱感度とは?
熱感度 (Thermal Sensitivity),またNETD (ノイズ同等温度差) とも呼ばれ,中波 (MWIR) と長波 (LWIR) の熱画像カメラを評価するための重要なパラメータです.熱画像装置で測定された明晰度と直接関係しています温度差の信号/ノイズ比を表す数値で,ミリケルビン (mK) で測定される.熱感度値が小さいほど,感度が高くなるほど 画像がはっきりします.
2熱画像の応用は?
温度測定と全天候画像は 赤外線熱画像技術の2つの基本機能ですこの2つの技術に基づいて開発された製品は,セキュリティと監視に広く使用されています産業検査,消防,予測保守,ADAS,疫病予防,AIoTなど
3SWaP3とは?
SWaP3は,サイズ,重量,パワー,性能,価格を表します.赤外線産業の技術動向を示しています.
