RoHS 無冷却 LWIR ドローン熱カメラ 640x512 消防用
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | LWIRの無人機の熱カメラ640x512,消火LWIRの無人機の熱カメラ,RoHS非冷却のLwirのカメラ モジュール |
||
製品の説明

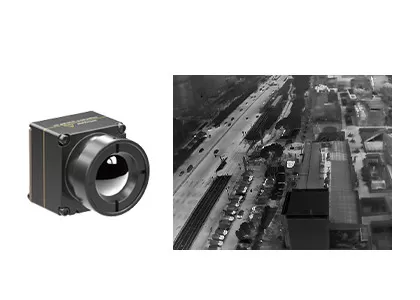

iTL612/R 熱画像モジュール
非冷却赤外線熱検出器640x512 12μm搭載、高速統合ドローン用サーマルカメラ
製品説明説明
iTL612R赤外線カメラコアは、640x512 / 12μmウェーハレベルパッケージ（WLP）赤外線熱検出器を統合しています。これは、8〜14μmのスペクトル範囲を持つドローン用の非冷却LWIR放射熱画像モジュールです。
iTL612熱カメラモジュールは、鮮明でクリアな画像表示、コンパクトなサイズ、低コストが特徴です。完全に最適化されたSWaP向けに設計されたiTL612R非冷却熱モジュールは、限られたスペースでの赤外線システム統合に信頼性の高いソリューションを提供します。そのコンパクトな構造は、同仕様モジュールのトップレベルに達しています。また、産業用温度測定用の-20℃〜550℃の測定範囲を持つオプションのサーモグラフィー機能も備えています。
iTL612熱モジュールは、予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、救済・救助、森林火災予防、都市安全などの分野向けに特別に開発されました。
主な特徴
コンパクトで軽量な設計
• サイズ：21mm×22.3mm×27.3mm（9.1mmレンズ付き）
• 重量：20.8g±1.5g（9.1mmレンズ付き）
• 0.7Wという低消費電力
鮮明な画像と正確な放射測定
• 最新の画像処理アルゴリズム：NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDKをサポート
• 領域、点、等温温度測定をサポート
容易な統合のためのさまざまなインターフェース
• DVP/LVDS/USB2.0インターフェース、RAW/YUV画像データ出力、シリアルポート制御
製品仕様
| モデル | iTL612/R |
| IR検出器性能 | |
| 感光材料 | 酸化バナジウム |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8〜14μm |
| 標準NETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 起動時間 | 5秒 |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 非均一性補正（NUC） 3Dノイズリダクション（3DNR） ノイズ除去（DNS） ダイナミックレンジ圧縮（DRC） エッジエンハンスメント（EE） |
| 画像表示 | ブラックホット/ホワイトホット/疑似カラー |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気的仕様 | |
| 標準外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, オス) |
| USB拡張ボード | Type-C |
| 通信インターフェース | RS232-TTL/USB2.0 |
| デジタルビデオインターフェース | CMOS8/USB2.0 |
| 供給電圧 | 3.3V±0.1V DC |
| 標準消費電力 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10℃〜+50℃ |
| 温度測定範囲 | -20℃〜+150℃、0℃〜550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±3℃または±3％（@23℃±3℃）のいずれか大きい方 |
| 領域温度測定 | 出力領域温度の最大値、最小値、平均値をサポート |
| SDK | Windows/Linux/ARMをサポート; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| サイズ（mm） | 21×22.3×27.3（9.1mmレンズ付き） |
| 重量 | 20.8g±1.5g（9.1mmレンズ付き） |
| 環境適応性 | |
| 動作温度 | -40℃〜+70℃ |
| 保管温度 | -45℃〜+85℃ |
| 湿度 | 5％〜95％、結露しないこと |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：9.1mm |
産業用途
iTL612/R熱画像モジュールは、UAVペイロードおよびウェアラブルデバイスに統合できるため、以下の分野で広く使用されています 予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、救済・救助、森林火災予防、都市安全など.
私たちについて
私たちのビジョン：センシングの限界を押し広げ、人々が周囲の世界とつながる方法を変革する。
私たちのミッション：赤外線センシング技術の力を活用して、世界中の産業を変革し、よりスマートな意思決定、より安全な環境、そしてよりつながった未来を実現する。
私たちの価値：世界をより良くする高度な赤外線技術を創造する。
よくある質問
1. 金属パッケージング赤外線検出器について
金属パッケージングは、金属チューブシェル、熱電冷却器（TEC）、および円柱状ゲッターを使用しています。TECは、赤外線検出器が室温で動作するように動作温度を安定させる上で重要な役割を果たし、それによって熱画像センサーが濃霧、雨、雪などの極端な環境に適応する能力を向上させます。
しかし、欠点は、コストが高すぎることです。非冷却製品全体の生産コストの60％以上を占め、長い生産サイクルを引き起こします。このようなパッケージング方法は、ハイエンドアプリケーション向けです。
