健康の診断のための384x288 17μMの非冷却の熱モジュールの速い統合
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 384x288 | パワー消費量 | 0.85W |
---|---|---|---|
スペクトル領域 | 8~14μm | ピクセル ピッチ | 17μm |
典型的なNETD | <50mk | フレーム率 | 25Hz |
ハイライト | 速い統合の非冷却の熱モジュール,健康の診断の非冷却の熱モジュール,熱の検出のための17uM熱カメラ |

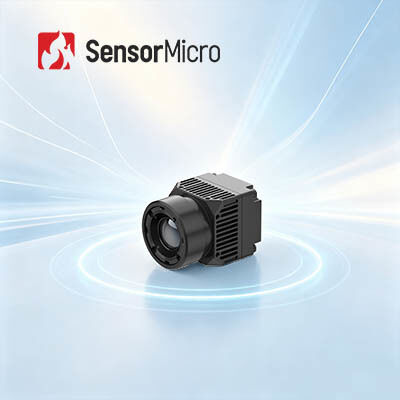

健康の診断のための非冷却の384x288/17μM熱モジュールの速い統合
iHA417Wの熱モジュールは医学診断のために特に発達する。それは自己開発するウエファー水平な包装の384×288/17μmの赤外線探知器、9.1mmレンズ、30pin標準インターフェース(任意タイプC拡張ボード)および医学の温度の測定のための熱心なSDKと統合される。
温度の測定の間隔の2つのモードがある:さまざまなシナリオで使用することができる5メートルおよび0.5メートル。iHA417医学診断熱モジュールに±0.5°C.のよりよい温度の測定の一貫性そして優秀な温度の測定の正確さがある。作り付けの完全放射体のための必要性はコンパクト デザインおよびより容易な温度の測定を保障しない。
iHA417Wの熱カメラ モジュールはさまざまな医学の赤外線画像装置にすぐに統合することができ病気のスクリーニング、伝統中国医学の物理療法、健康診査、リハビリテーション等の分野で広く利用される現在そして将来期待する。
無接触温度の測定
•外的な完全放射体のない±0.5℃の高精度の温度の測定
•間隔を検出しなさい:0.5m (医学診断のために);5m (伝染性防止および動物のサーモグラフィーのために)
システムへの速い統合
•電源、データ伝送および制御を用いるオールインワン標準的なタイプCインターフェイス
•サポートWindows/アンドロイド/Linux SDK;灰色からの温度へのビデオ ストリームの分析そして転換を達成しなさい
密集した及び軽い構造
•小型:25.4mm×25.4mm×30.3mm (レンズと)
•ライト級選手低く32.2gとして
モデル | iHA417W |
IRの探知器の性能 | |
決断 | 384×288 |
ピクセル サイズ | 17μm |
スペクトル領域 | 8~14μm |
典型的なNETD | <50mk |
画像処理 | |
フレーム率 | 25Hz |
始動時間 | 5s |
デジタル ビデオ | RAW/YUV |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージのアルゴリズム | NUC/3DNR/DNS/DRC/EE/SFFC |
電気指定 | |
標準的な外部インタフェース | タイプC |
コミュニケーション モード | USB |
供給電圧 | 5±0.5V |
典型的なパワー消費量 | 0.85W |
温度の測定 | |
実用温度範囲 | -10°C | +50°C |
温度の測定の範囲 | 15℃ | 50℃ |
温度の測定の正確さ | ≤±0.5℃ (風無し屋内、ターゲット温度較差32℃~42℃) |
測定の間隔 | 2つのモード:0.5mか5m |
SDK | サポートWindows/アンドロイド/Linux SDKは、フル スクリーンのサーモグラフィーを達成する |
物理的特性 | |
サイズ(mm) | ≤25.4×25.4×30.3 (9.1mmレンズと) |
重量 | 32.2±3g (9.1mmレンズと) |
環境の適応性 | |
実用温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
光学 | |
任意レンズ | Athermal固定焦点:9.1mm |
証明書 | |
標準 | ROHS/REACH |
iHA417熱モジュールは病気のスクリーニング、伝統中国医学の物理療法、健康診査、リハビリテーション等の分野で広く利用される現在そして将来期待される。
1. 熱感受性は何であるか。
またNETD (騒音相当温度の相違)と示される熱感受性は、中波(MWIR)および長波(LWIR)の赤外線画像のカメラを評価するための主変数である。それは熱探知カメラによって測定される明快さと直接関連している。それはSN比を温度の相違のそして測定される表す数字milliKelvins (mK)でである。より小さい熱感受性の価値、より高く感受性およびより明確イメージ。
2. 赤外線画像の適用は何であるか。
温度の測定および全天候用イメージ投射は赤外線赤外線画像の技術の2つの基本的な機能である。これら二つの技術に基づいて開発されるプロダクトは保証及び監視、UAVのペイロード、産業点検、消火、予言する維持、ADAS、伝染性防止、AIoT等で広く利用されている。
