640x512 15μM冷却されたカメラ モジュールRS058 T2SL LWIRのカメラの中心
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 640x512 / 15μm | NETD | ≤25mK |
---|---|---|---|
スペクトル領域 | 7.7~9.5μm (LW) | サイズ | 142x58.5x71mm |
ハイライト | LWIRはカメラ モジュールを冷却した,T2SLはカメラ モジュールを冷却した,640x512 LWIRのカメラの中心 |

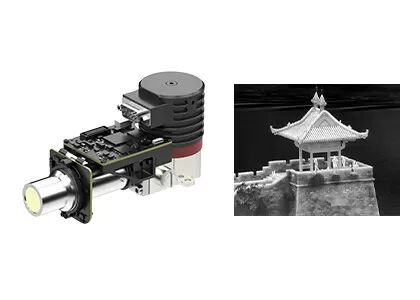

640x512 15μM冷却されたカメラ モジュールRS058 T2SL LWIRのカメラの中心
EYASシリーズは広告モジュールを持っているデジタル ビデオ ストリームの出力に冷却されたIRの探知器からのアナログ信号を変える前置増幅器機能を冷却した。それは異なった決断のフォーマットおよび異なったウェーブ バンドと利用できる。EYAS615Lは640x512/15μmのLWIRによって冷却される探知器が付いているEYAS家族および統合されるRS058 cryocoolerのメンバーである。
EYASシリーズによって冷却された広告モジュール、OEMの顧客がGSTの赤外線探知器の速い受入試験、開始の急速な二次開発を遂行し、冷却された赤外線探知器に基づいてモジュールおよび完全なプロダクトの開発の期間を短くすることは容易である
全体的なセンサー技術は一流の赤外線探知器の製造者およびOEMのカメラ モジュールの製造業者である。会社は赤外線プロダクトの安定した供給を顧客に与えることができるクリーン ルーム20,000平方メートルので30,000平方メートルの区域をカバーする。
- 成長すること及び統合すること容易
- Cameralinkインターフェイスは16bit生データ、シリアル ポート制御を出力した
- 統合された構造、次元は探知器に一貫している
- 5V単一供給
- 高速移動目標を捕獲することができる
モデル | EYAS615L |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 15μm |
Cryocooler | RS058 |
スペクトル領域 | 7.7μm~9.5μm LW |
放射能冷却期間(25°C) | ≤5.5min |
最適NETD (20°C) | ≤25mK |
働くモード | |
フレーム率 | 調節可能な1~160Hz |
働くモード | スナップショット;ITR及びBinningの統合モードを織り交ぜるため;Windowsモード;Anti-blooming |
電気指定 | |
標準的な外部インタフェース | QSH 60pin |
デジタル ビデオ | Cameralink:出力16bit生データ |
外的な同時性 | CC1:INT/Frameの外的な同時性;CC2:MCの外的な同時性 |
コミュニケーション | Cameralinkのシリアル ポート:TFG+/-、TC+/-;9600bps |
電源 | 1つのチャネル イメージ投射 パネル:5V 1つのチャネルCryocooler:24V |
安定したパワー消費量 | 9W |
次元(mm) | 148×58.5×71 |
重量 | ≤680g |
働く温度 | -40°C | +60°C |
振動大きさ | 振動:GJBのVehicle-mounted高速輸送 衝撃:半正弦の波、40g 11氏、3軸線6の方向それぞれ3回 |
EYAS615Lの赤外線画像モジュールは広く利用されているリモート・モニタリング システム、飛行視野の強化システム、Multi-sensorのペイロード等のような多くの地域。
1. cryocoolerは何のために使用されるか。
Cryocoolersは熱イメージが長期代表団で撮ることができるようにセンサーを非常に冷たい保つ機械である。多くの上限の適用では、極端に低い温度を要求するためにイメージを捕獲するセンサー。
2. 主要な要因は何をCryocoolerの質を測定するあるか。
長い電池の寿命および信頼できる操作はcryocoolerの質を測定する主要な要因である。GSTiRのcryocoolerに広い実用温度範囲および優秀な信頼性がある。24*7ブーツ操作の条件を満たすそのMTTF (失敗への平均時間)は10,000時間に達した。
3. MTTFは何であるか。
MTTF (失敗への平均時間)は部分の信頼性を測定する。壊れ、それを取り替えなければならない前に平均すると部品がどの位持続するか示す。基本的なレベルで、それはあなたが買っている部品の質についての告げる。より長くそれらが持続すれば、より多くのあなたがそれらから得ている価値。
