640x512 解像度 15μm ピクセルサイズ RS058 クリオクーラー付き 冷却 LWIR 熱カメラコア

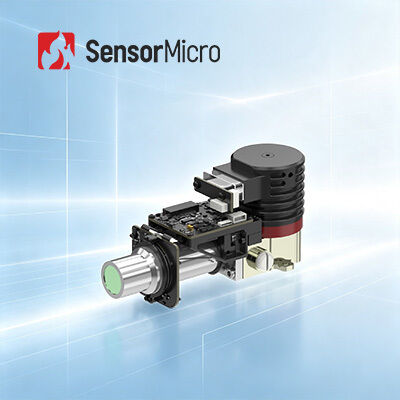

  • 640x512 Resolution 15μm Pixel Size Cooled LWIR Thermal Camera Core with RS058 Cryocooler
起源の場所 中国
ブランド名 SensorMicro
証明 ISO9001:2015; RoHS; Reach
モデル番号 EYAS G615LA
最小注文数量 1部分
価格 交渉可能
支払条件 T/T
商品の詳細
解決 640×512 / 15μm NETD 25mK(F2)
スペクトル範囲 7.7μm±0.2μm·9.4μm±0.3μm サイズ 145×60×78mm
重さ ≤590g フレームレート 1〜200Hz、調整可能
ハイライト

LWIRはカメラ モジュールを冷却した

,

T2SLはカメラ モジュールを冷却した

,

640x512 LWIRのカメラの中心
メッセージ
製品の説明
640×512 15μm 冷却式LWIR熱カメラコア RS058 クリオクーラー
製品概要

EYAS Gシリーズ冷却ADモジュールは,冷却IR検出器からのアナログ信号をデジタルビデオストリーム出力に変換するための前増幅機能を有する.様々な解像度形式と波帯で利用可能, EYAS G615LA Lは,RS058冷却器を搭載した640×512/15μmLWIR冷却検出器を統合したEYAS Gファミリーの一部である.

主要 な 特徴
  • アナログからデジタルへの変換 急速な発展アナログからデジタル変換のための統合AD回路と検出器に合うコンパクトな寸法を持つ640×512/15μm LWIR冷却赤外線検出器に基づいています
  • LWIR 障害防止検出複雑な環境では,太陽や海面からの反射の影響を受けず,低温の物体を検出できる.
  • 優れたパフォーマンス,簡単に統合カメラリンクインターフェイスは,シリアルポート制御で16ビットRawデータを出力し,高速移動標的を捕捉するために1Hzから200Hzまでの高度なフレームレートを調節できます.
テクニカル仕様
モデル EYAS G615LA
インディケーター
決議 640×512
ピクセルサイズ 15μm
スペクトル反応 7.7μm±0.2μm·9.4μm±0.3μm
IR検出器 NETD ((23°C) 25mK (F2)
動作モード
フレームレート 1~200Hz,調節可能
動作モード スナップショットモード,ITR,ITR+インターレイス,アンチハロ機能,Windowsモード
電気
標準的な外部インターフェース 60ピン: 37201-SM060-032W1R01
5ピン A1257WR-S-5P-LCP
デジタルビデオ 16ビット カメラリンク (CameraLink ベースモード)
外部同期 CC1: 外部フレーム同期
コミュニケーション カメラリンク UART (デフォルト) / RS232 (カスタマイズ可能)
バウドレート 9600bps (デフォルト)
電源 ADボード: 5V
クリオクーラー: 24V
安定電源 (23°C) ≤12W
冷却時間 (23°C) ≤7分30秒
サイズ (mm) 145×60×78
体重 (g) ≤590
動作温度 -40°C~+71°C
産業用用途

EYAS G615LA熱画像モジュールは,NDT,環境監視,遠隔監視,科学研究など多くの分野で広く使用されています.

よく 聞かれる 質問
1クリオクーラーは何のために使われますか?

低温でセンサーを保持し 長期任務中に熱画像を撮影できます高級アプリケーションの多くは,最適な画像撮影のために,これらの低温で動作するセンサーを必要とします.

2クリオクーラーの質を測る主な要因は?

長いバッテリー寿命と信頼性の高い動作は,主要な品質指標です. センサーマイクロ冷却機は,幅広い動作温度範囲と優れた信頼性を持っています.MTTF (ミディアン・タイム・トゥ・フェアラーズ) が10に達する24×7連続運転の要件を満たすために,000時間

3MTTFとは?

MTTF (ミディアン・タイム・トゥ・ファール) は,交換が必要になる前の平均寿命を示して部品の信頼性を測定します.このメトリックは部品の品質と価値についての洞察を提供します 耐久性のある部品はより大きな運用価値を提供します.
