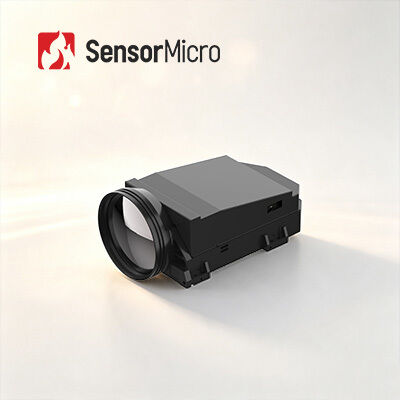

長距離監視用 1280x1024解像度 12μmピクセルピッチ 冷却型赤外線カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | ギャビン GC1212MA |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 高精細度 | 1280x1024 | ピクセルピッチ | 12μm |
|---|---|---|---|
| フレームレート | 50Hz | NETD | 18mK(F2/F4) |
| サイズ | 149×58.5×80mm | スペクトル範囲 | 3.7～4.8μm MW |
| ハイライト | 赤外線冷却カメラモジュールコア,1280x1024 カメラモジュールコア,赤外線冷却カメラモジュール 12μm |
||
製品の説明
長距離監視IR冷却カメラモジュールコア 1280x1024 12μm
製品概要
GAVIN GC1212MA高解像度サーマルカメラモジュールは、大判1280x1024/12μm冷却MWIR検出器を統合しています。様々な画像処理アルゴリズムを内蔵し、完全な暗闇や悪天候下でも鮮明な赤外線画像を生成します。長距離でのリスクや脅威を検知・認識し、短距離ではより多くのターゲット詳細を表示できます。
大判1280x1024解像度により、より広い視野を実現し、より多くの画像詳細を提供できます。12μmのピクセルサイズ縮小により、空間解像度が向上し、短い光学レンズ焦点と組み合わせることで、同じ範囲のミッションに対応できます。カスタムアプリケーションを設計するシステムインテグレーターに最適です。
主な特徴
- メガピクセル解像度、卓越した画質
- 1280×1024/12μm中波長冷却赤外線検出器を搭載し、鮮明で詳細な熱画像を実現
- DRC、2D/3Dノイズリダクション、エッジエンハンスメント（EE）を含む高度な画像処理アルゴリズムを統合し、優れた鮮明度を実現
- 高い信頼性、優れた感度
- 中波長冷却サーマルイメージング技術により、優れた適応性と一貫性を確保
- NETDは18mKと低く、優れた熱感度を発揮
- 簡単な統合、柔軟な構成
- CameraLinkインターフェースをサポートし、RAW/YUV画像データを出力
- 様々なニーズに対応する複数の連続ズーム光学構成が可能
製品仕様
| モデル | GAVIN GC1212MA |
|---|---|
| 解像度 | 1280×1024 |
| ピクセルサイズ | 12μm |
| クライオクーラー | RS058 |
| 分光応答 | 3.7μm±0.2μm～4.8μm±0.2μm |
| IR検出器NETD(23℃) | 18mK(F2/F4) |
| フレームレート | 50Hz |
| 調光モード | リニア/ヒストグラム/ミックス |
| デジタルズーム | 1倍～8倍連続デジタルズーム |
| 画像方向 | 水平/垂直/対角反転 |
| 画像アルゴリズム | DRC、2D/3D画像ノイズリダクション、EE |
| 標準外部インターフェース | J30JZ 25ピンHDMI専用出力インターフェース |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | 標準: DVP オプション: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/シングルモード光ファイバー/マルチモード光ファイバー |
| 外部同期 | 標準: LV-TTL オプション: RS422/LVDS |
| 通信 | 標準: USB2.0/LV-TTL オプション: RS422/CAN/USB3.0/GigE |
| 電源 | 24V±4V |
| 安定時消費電力(23℃) | ≦11W |
| 冷却時間(23℃) | ≦8分 |
| サイズ(mm) | 149×58.5×80 |
| 重量(g) | ≦680 |
| 動作温度 | -40℃～+71℃ |
| 振動 | 振動: 高速輸送強度; 衝撃: ハーフサイン波、40g/11ms、3軸、6方向、3回/方向 |
| レンズオプション | 固定焦点: 19mm/F2 連続ズーム: 60～360mm/F4、37.5～750mm/F4、100～1000mm/F4 |
産業用途
GAVIN GC1212MAサーマル赤外線カメラモジュールは、NDT、環境監視、長距離監視、科学研究など、多くの分野で広く使用されています。
IR検出ソリューション
- 高感度と優れた性能
- 赤外線業界における世界をリードする技術
- 様々な赤外線検出器をご用意 - 非冷却および冷却IR検出器を様々なフォーマットとピクセルサイズで提供
- 量産により迅速な納品を保証 - 年間生産能力数百万個の検出器を持つ3つの生産ライン
よくある質問
光学ガスイメージングの利点
- 時間節約と効率性: 大規模なリアルタイム検出、迅速な漏洩場所特定をサポート、生産中断の必要なし
- 長距離検出: 危険で複雑なエリアから離れて、非接触非破壊検査、追加の放射線源なし
- 分析が容易: 直感的な画像化、インスタント保存、便利な分析
- 多機能検査: 様々なガスを検出可能、優れた遠隔温度測定機能付き
光学ガスイメージングの動作原理
光学ガスイメージングは、目に見えない産業ガスを可視化できる赤外線技術の一種です。特定の波長で赤外線放射を吸収した後、ガスと背景との間に赤外線放射の違いが生じます。内蔵されたナローバンドフィルターを備えたガス漏洩検出赤外線検出器は、ガスの赤外線吸収ピーク付近の赤外線帯のみを受信し、ガスと背景との間の放射の違いを通じてガスを可視赤外線画像に変換できます。
