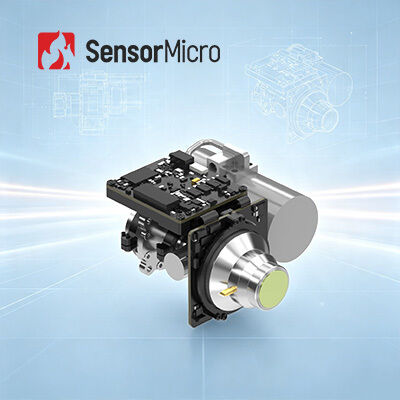

高速統合 1280×1024 解像度 10μm ピクセルピッチ 1~100Hz 調整可能なフレームレート 冷却型赤外線カメラモジュール
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | EYAS G1210HMF |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | ピクセルピッチ | 10μm |
|---|---|---|---|
| NETD | 20mK(F2); 25mK(F4) | スペクトル範囲 | 3.7～4.8μm MW |
| サイズ | 102×87×57mm | フレームレート | 1～100Hz調整可能 |
| ハイライト | IR Cooled Camera Modules 12um,149x58.5x71mm 冷却カメラモジュール |
||
製品の説明
急速統合IR冷却カメラモジュール EYAS G1210HMF メガピクセル 1280×1024/10μm
製品概要
EYAS G1210HMFは,高性能の線形スタリング冷却器を搭載したAD回路ボードと1280×1024/10 μmのMWIR冷却型ホット赤外線検出器を統合している.デジタルビデオストリームにアナログ信号のリアルタイム変換をサポートドライブパワーと制御タイムリング機能を統合し,システムプラットフォームの迅速な統合を可能にします.
システム統合を大幅に簡素化し,開発の進展を加速します. HOT技術のおかげで,EYAS G1210HMFは最適化されたSWaP (サイズ) を達成します.高性能を維持しながら,画像品質と信頼性の要求の高い統合アプリケーションに最適です.
主要 な 特徴
- メガピクセルの明確さ 急速な開発1280×1024/10μm メガピクセル HOT MWIR 冷蔵赤外線検出器に基づいて開発され,プラットフォームの迅速な統合のために統合されたAD回路で優れた画像詳細を提供します
- HOT技術,SWaP最適化最小サイズ (≤102×87×57mm),軽量設計 (390g),低電力消費 (6W) で,焦点平面の動作温度を150Kに上昇させる
- 優れた性能,簡単に統合:速やかに動く標的を捕捉するために1-100Hzからフレームレートを調整できる,CameraLinkインターフェースはシリアルポート制御で16ビット原始データを出力する
テクニカル仕様
| モデル | EYAS G1210HMF |
|---|---|
| 決議 | 1280×1024 |
| ピクセルサイズ | 10μm |
| スペクトル反応 | 3.7μm±0.2μm\4.8μm±0.2μm |
| IR検出器 NETD ((23°C) | 20mK (F2) 25mK (F4) |
| フレームレート | 1~100Hz,調整可能 (デフォルトで50Hz) |
| 動作モード | スナップショット,ITR/IWR統合モード,アンチブローミング,ウィンドウモード |
| デジタルビデオ | 16 ビット カメラリンク (CameraLink DualBase モード) |
| 外部同期 | CC1: 外部フレーム同期 |
| コミュニケーション | カメラリンク UART (デフォルト) / RS232 (カスタマイズ可能) バウドレート 9600bps (デフォルト) |
| 電源 | ADボード: 5V クリオクーラー: 12V |
| 安定電源 (23°C) | ≤6W |
| 冷却時間 ((23°C) | ≤3分 |
| サイズ | 102×87×57mm |
| 体重 | ≤390g |
| 動作温度 | -40°C~+71°C |
産業用用途
EYAS G1210HMF熱画像モジュールは NDT,環境監視,遠隔監視,科学研究など多くの分野で広く使用されています.
センサーマイクロについて
SensorMicroはシンプルで強力な信念で設立されました:イノベーションは現実世界のニーズを満たすべきです.私たちは人々とシステムを力づけるために存在します.潜んでいる可能性も.
見えない熱を目に見える現実に変えることで 産業がより賢明な決断をし 最も重要なものを保護し 複雑さを明確に操作できるよう 支援しています産業検査医療,機械ビジョン,環境監視,そして炭素中立性の重要な側面
よく 聞かれる 質問
LWIR,MWIR/LWIR 双色冷却赤外線検出器の適用
赤外線熱画像技術では,長波熱検出器は,塵の多い大気を通り抜ける力があり,日光や光の反射の影響を受けません.異質 の 画像 の 品質 は,様々な 複雑 な 環境 で も 得 られ ます水面を反射光で航行し 雲を飛ぶ航空機などです
二色冷却赤外線検出器は,中波と長波の検出の利点を1つの冷却赤外線検出器組に組み合わせています2つの波帯で同時に高性能画像処理を行うことができる複雑な背景を検出し,高速で動く標的を監視するために使用できます.
