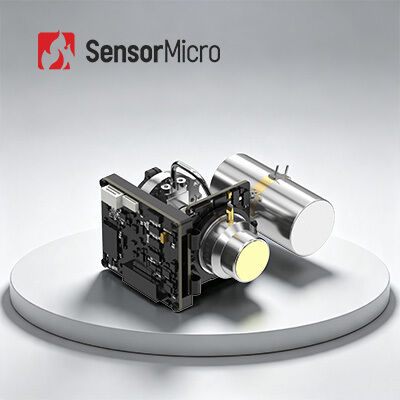

EYAS G1010HMG 1024×768 解像度 10μm ピクセルピッチ 冷却 HOT 赤外線モジュール

EYAS G1010HMG クールADモジュールは、1024×768/10μm HOT クール赤外線検出器とAD回路基板で構成され、RS046 ロータリースターリングクライオクーラーを搭載しています。クール赤外線検出器のアナログ出力信号をデジタルビデオストリームに変換すると同時に、駆動電力と制御タイミングを提供します。

このモジュールは、OEM顧客が検出器を迅速にテストおよび検証するのに役立ち、クール赤外線検出器と完成システム間の統合プロセスを簡素化し、開発プロセスを大幅に加速します。HOT（動作温度最大150K）モジュールは、サイズ、重量、消費電力（SWaP）の最適化と信頼性を誇り、高安定性を必要とする軽量アプリケーションに最適です。

• 大判、小画素: 1024×768/10μmの大判・小画素HOT MWIRクール赤外線検出器に基づいて開発され、より繊細な画像詳細を提供します。
• 統合AD回路: アナログ-デジタル変換により、検出器と同じ寸法で迅速なプラットフォーム統合が可能になります。
• HOT技術、SWaP-C最適化: 焦点面動作温度を150Kに引き上げ、最小サイズ≤72×87×51mm、重量250g、消費電力6Wまで低減
• 優れた性能: フレームレート1～120Hzで調整可能、高速移動ターゲットのキャプチャが可能
• Camera Linkインターフェース: シリアルポート制御で16ビット生データを出力

EYAS G1010HMGサーマルイメージングモジュールは、NDT、環境モニタリング、長距離監視、科学研究など、多くの分野で広く使用されています。

• 完全なドキュメント: 製品マニュアル、セットアップガイド、選択リファレンスにより、推測なしで開始できます。
• 開発・テスト支援: サンプル統合テスト、性能評価、パラメータ検証が容易になります。
• 高度な開発者ツールキット: SDK、API、アルゴリズム、デバッグツールにより、深い統合が可能になります。
• リモートテクニカルサポート: 24時間365日のサポートにより、重要な問題に対して迅速な対応とタイムリーな解決を提供します。
• 保証: 元の部品と厳格なプロセス遵守により、最適なパフォーマンスを回復します。

冷却方法によると、赤外線焦点面アレイは、冷却型と非冷却型のサーマルイメージング検出器に分類できます。冷却型FPA赤外線検出器は、主にデュワーボトル/クイックスタートスロットリング冷蔵庫とデュワーボトル/スターリングサイクル冷蔵庫を採用しています。一方、非冷却型FPAサーマルIR検出器は室温で動作し、非冷却サーマルイメージングシステムのコアです。最も一般的な感熱材料には、バナジウム酸化物（Vox）とアモルファスシリコン（a-Si）があります。バナジウム酸化物材料は、その高い耐熱係数と高い熱感度により、現在の市場で主流の選択肢となっています。

焦点面アレイ検出器上には、感光素子の配列が配置されています。無限遠から放射される赤外線は、光学システムを介して焦点面アレイのこれらの感光素子上に結像されます。検出器は光信号を電気信号に変換し、積分増幅、サンプリング、出力バッファおよび多重化システムを実行し、最終的に監視システムに送信されて画像を形成します。
