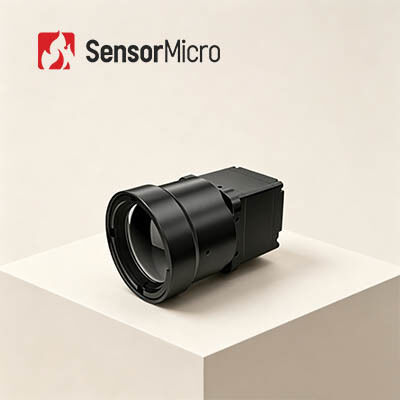

iSE612 解像度640×512 12μm ピクセルサイズとシャッターなしの操作
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 標準的な消費電力 | 0.8W@50Hz@23±3℃ | タイプ | 非冷却赤外線モジュール |
|---|---|---|---|
| 解決 | 640×512 / 12μm | NETD | ≤20mK |
| スペクトル応答 | 8μm | 14μm | デジタルフレームレート | 50Hz |
| ハイライト | LWIRのカメラの中心12uM,PLUG612 LWIRのカメラの中心 |
||
製品の説明

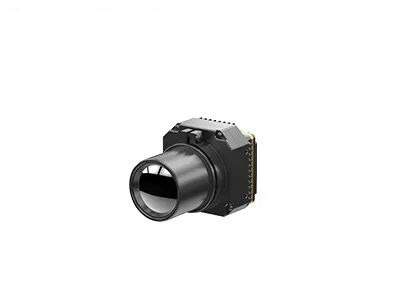

iSE612 解凍されていないLWIR熱カメラコア 640x512 12μm クリアな熱画像
製品概要
iSE612熱画像コアは, 640x512/12μmの冷めない熱センサーと包括的な光学部品,信号処理回路,卓越した画像の透明性や性能を保証する 高度な画像処理アルゴリズム.
この赤外線カメラコアはシャッター校正の必要性をなくし,観察中にうめき声や騒音の問題を効果的に解決します.iSE612は超解像度アルゴリズムをサポートします画像内画像,カスタマイズ可能なOSD,スリープモード,電子ズーム,その他の高度な機能. 簡単に統合するために複数のビデオインターフェースとレンズオプションを提供しています.SWaP最適化設計により,空間制限のあるアプリケーションで優れた画像品質を提供します..
主要な特徴
- 滑らかで 安定し 高コストで 効果的動作中にシャッター校正は必要なく,従来のシャッターベースのシステムに共通する画像のタタリングを排除します.高コスト効率のApexCoreセラミックパッケージ検出器を使用し,NETD≤20mK.
- コンパクトで軽量で 統合に柔軟性があるサイズがわずか25.4×25.4×22.7mm,裸の中核重量 ≤26±1.5g.スペース節約構造設計により柔軟なシステムレイアウトと統合が可能.
- 円滑な統合のための豊富な機能:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートします.複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能.
製品仕様
| モデル | iSE612 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤20mK | |
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 電気 | ||
| 標準的な外部インターフェース | 50ピン:BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/9.1mm/13mm/19mm | 固定焦点アテルマ: 25mm/35mm/50mm/70mm/100mm 手動焦点: 25mm/35mm/50mm モーター付きレンズ: 75mm/100mm/150mm 連続ズーム: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 | 5.35g ランダム振動 3軸 | |
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
産業ビジョン 消防 と 救助 セキュリティ監視 屋外 観察 マシンビジョン 消費電子機器
わたしたち の 利点
- 完全なドキュメント:製品マニュアル,設定ガイド, 選択参照を即座に実行するために.
- 開発・試験支援:サンプル統合試験,性能評価,パラメータ検証サービス
- 開発者ツールキット:SDK API アルゴリズム ディープ統合のデバッグツール
- 遠隔技術サポート:24時間 24時間 迅速な対応と 臨時的な問題の解決です
- 保証:オリジナルパーツと 厳格なプロセス準拠で 最適なパフォーマンスを回復します
よく 聞かれる 質問
赤外線検出器の解像度は?
赤外線検出器の解像度は,熱画像におけるピクセル数を指します.より高い解像度は,より多くの観測点と温度測定点を意味します.距離が長い小型の標的を検出できる一般的な赤外線熱画像解像度は256x192,384x288,640x512,800x600,1024x768,1280x1024である.より高い解像度は通常検出器コストを増加させる.
視野 (FOV) とは?
視野は赤外線熱画像機の光学システムによって観測される物体空間の二次元視野を指します.水平のFOVを例として,検出器配列のサイズ A×B, ピクセルサイズ d,レンズ焦点距離 f,水平 FOV 角 θ=2×arctan ((A×d/2f).検出器配列とピクセルサイズを選択した後,視野は光学システムの焦点距離によってのみ変化する.: 焦点距離が長くなったら視野が狭くなり,焦点距離が短くなったら視野が広がります.
