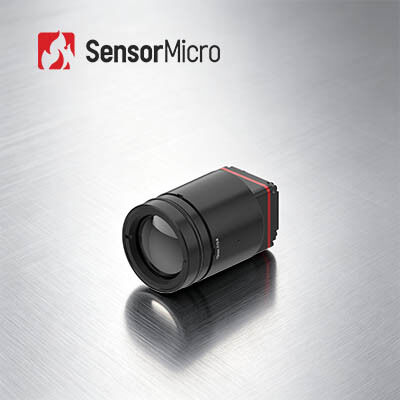

1280×1024 解像度 8μm ピクセルサイズ 30mK NETD 非冷却熱画像カメラモジュール 高解像度
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024 / 8μm | カメラレンズ | 複数利用可能 |
|---|---|---|---|
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE | NETD | ≤30mK |
| スペクトル範囲 | 8～14μm LW | デジタルビデオインターフェース | MIPI-CSI |
| ハイライト | 赤外線カメラ モジュール640x512,UAVのペイロードの赤外線カメラ モジュール |
||
製品の説明
1280×1024 / 8μm非冷却熱画像カメラモジュール高解像度
製品概要
当社は、低 SWaP と高コストパフォーマンスの熱コンポーネントを重視する世界中のバイヤー向けに特別に設計された、iTL1208 サーマル イメージング モジュール、iTL1208 8μm メガピクセル赤外線カメラ コアを推奨します。このコンパクトなモジュールは、標準 12mm レンズを備えた全体サイズ 22.6×22.6×34.5mm、正味重量 35.7g を特徴としており、海外の主流のハンドヘルドおよびモバイル最終製品に高い適応性を備えています。
30mK NETD による優れた熱感度と、内蔵の画像調整アルゴリズムによる鮮明な 1280×1024 HD 熱画像を提供します。 MIPI CSI、デュアル RAW/YUV データ出力、シリアル/I2C 制御チャネルなど、すべての標準産業用インターフェイスが予約されています。当社は、サンプルテスト、小ロットの試用注文、および現地での製品組み立てと市場投入のための完全な国境を越えた技術指導をサポートします。
主な特長
-
超軽量設計22.6×22.6×34.5mm、重さ35.7g（12mmレンズ含む）のコンパクトサイズクラス最高レベルの統合
-
高感度・高精度検出8μmの超小型ピクセルサイズと1280×1024の解像度により、細部まで鮮明な画像を実現標準 NETD ≤ 30mK、微妙な温度差を確実に検出可能
-
簡素化された開発、迅速な統合多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能MIPI CSI画像出力インターフェースをサポートRAWおよびYUV画像データ出力、シリアルポート/I2C経由の制御付き
製品仕様
| モデル | iTL1208 |
|---|---|
| IR検出器インジケーター | 敏感な物質: VOx 解像度: 1280×1024 ピクセルサイズ: 8μm スペクトル感度: 8μm ~ 14μm 一般的な NETD: ≤30mK |
| 画像処理 | デジタルフレームレート: 25/30Hz 起動時間: ≤6s デジタルビデオ: RAW/YUV 画像アルゴリズム: NUC/3DNR/DNS/DRC/EE 画像表示：10種類（ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット） |
| パソコンソフトウェア | モジュール制御とビデオ表示 |
| 電気 | 標準外部インターフェース：34Pin_コネクタインターフェース：BP04SD-34-0065-R0 通信インターフェース：TTL-232/I2C デジタルビデオインターフェース: MIPI-CSI 電源電圧: 4.5-5.5V 通常の消費電力: 1W |
| 機械式 |
サイズ（レンズ含む）： ・5mmレンズ時：22.6mm×22.6mm×50mm（レンズ外径Φ37mm） ・10mmレンズ時：22.6mm×22.6mm×45.3mm（レンズ外径Φ33mm） ・12mmレンズ時：22.6mm×22.6mm×34.5mm（レンズ外径Φ26.6mm） ・17mmレンズ時：22.6mm×22.6mm×35.4mm（レンズ外径Φ27mm） ・25mmレンズ時：22.6mm×22.6mm×44.2mm（レンズ外径Φ33mm） ・35mmレンズ時：22.6mm×22.6mm×50.9mm（レンズ外径Φ43.2mm） 重量（レンズ含む）： • 85.5±4.5g (5mmレンズ付き) • 70.5±3.6g (10mmレンズを含む) • 35.7±2g (12mmレンズを含む) • 40.7±2.1g (17mmレンズを含む) • 71.0±3.6g (25mmレンズを含む) • 110±5.5g (35mmレンズ付き) |
| 環境適応力 | 動作温度：-40℃～+70℃ 保存温度：-45℃～+85℃ 湿度: 5% ～ 95%、結露なきこと 振動: 5.35grms、ランダム振動、3 軸 衝撃：半正弦波、40g/11ms、衝撃方向X軸、3回 認証: ROHS2.0/REACH 光学レンズ: 固定焦点非熱: 5/10/12/17/25/35mm |
産業用途
- 森林消防活動
- 電源メンテナンス
- 太陽光発電検査
- セキュリティ監視
- ウェアラブルデバイス
- ポータブルデバイス
製品の利点
-
多様な製品ポートフォリオ赤外線検出器、カメラコア、モジュールを含む幅広い製品形式で、さまざまな統合要件に対応します。
-
豊富な製品バリエーション複数のアレイ解像度、ピクセル サイズ、波長帯、レンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
-
卓越したパフォーマンス鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境上の課題の下でも機能するように設計されています。
-
簡単な統合複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
DRI 範囲とは何ですか?
赤外線検出器が特定の対象の画像を生成できる距離を測定する手段であり、検出範囲、認識範囲、識別範囲に分けることができます。
D (検出): オブジェクトを背景から区別する能力
R (認識): オブジェクトのクラス (動物、人間、乗り物、ボートなど) を分類する能力
I (識別): 物体を詳細に説明する能力 (帽子をかぶった男、鹿、ジープなど)
Johnson の基準によると、DRI 距離でターゲットの詳細が見える確率が 50% の場合、ターゲットのライン ペアの最小数は 1:3:6 (または 1:4:8) で、対応する最小ピクセル数は 2:6:12 (または 2:8:16) です。
ターゲットの直径をH、焦点距離をf、ピクセルサイズをd、ラインペアの数をnとすると、視距離L=H×f/(2n×d)となります。
D (検出): オブジェクトを背景から区別する能力
R (認識): オブジェクトのクラス (動物、人間、乗り物、ボートなど) を分類する能力
I (識別): 物体を詳細に説明する能力 (帽子をかぶった男、鹿、ジープなど)
Johnson の基準によると、DRI 距離でターゲットの詳細が見える確率が 50% の場合、ターゲットのライン ペアの最小数は 1:3:6 (または 1:4:8) で、対応する最小ピクセル数は 2:6:12 (または 2:8:16) です。
ターゲットの直径をH、焦点距離をf、ピクセルサイズをd、ラインペアの数をnとすると、視距離L=H×f/(2n×d)となります。
