x決断 | 640x512 / 17μm | カメラレンズ | 複数利用可能 |
---|---|---|---|
重量 | <90g | ネットワーク | <30mK |
スペクトル範囲 | 8~14μm LW | サイズ | 44.5×44.5×33.6mm |
ハイライト | 救助LWIRの熱カメラの中心,LWIRの非冷却の熱カメラの中心 |

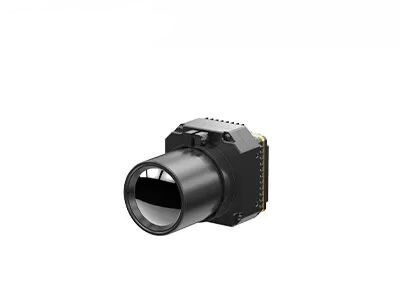

640x512 / 17μmの屋外、動物の観察のための非冷却の赤外線画像のカメラ モジュール
PLUG617は全体的なセンサー技術(GST)によって発達するプラグ シリーズ非冷却の熱カメラ センサー モジュールの1つである。
640x512/17µmの光学部品の非冷却の熱カメラ センサー、完全な一連、信号処理回路および独特な画像処理のアルゴリズムから成っていて、PLUG617 LWIRのカメラ モジュールは明確なイメージおよび優秀な性能を提供する。
プラグ シリーズ非冷却の赤外線モジュールは特定の統合の条件を満たすためにさまざまな標準的な産業インターフェイスおよび赤外線レンズの選択を提供するさまざまな個人化された観察の条件のために特に発達する。ある専門の赤外線画像の解決は多くの適用に加えられた。
- NETD<30mk>
-安定した性能
- 容易な統合及び差込
- 明確なイメージの質及び細部
- 強い環境の適応性
モデル | PLUG617 |
IRの探知器の性能 | |
決断 | 640x512 |
ピクセル ピッチ | 17μm |
スペクトル領域 | 8~14μm |
NETD | <30mk |
画像処理 | |
フレーム率 | 9Hz/25Hz/30Hz/50Hz/60Hz |
始動時間 | <10s> |
アナログのビデオ | PAL/NTSC |
デジタル ビデオ | RAW/YUV/BT656/LVDS |
延長部品 | USB/Camerlink |
モードを薄暗くすること | 線形/ヒストグラム/混合される |
デジタル ズームレンズ | 1~8X絶え間ないズームレンズ、ステップ サイズ1/8 |
画像表示 | 黒く熱く/白熱/擬似色 |
イメージの方向 | 斜めに水平に/縦に/フリップ |
イメージのアルゴリズム | NUC/AGC/IDE |
電気指定 | |
標準的な外部インタフェース | 50pin_HRSインターフェイス |
コミュニケーション モード | RS232-TTL、115200bps |
供給電圧 | 4~6V |
典型的なパワー消費量 | <1> |
物理的特性 | |
次元(mm) | 44.5x44.5x36.6 |
重量 | <90g> |
環境の適応 | |
操作の温度 | -40°C | +70°C |
保管温度 | -45°C | +85°C |
湿気 | 5%~95%、不凝縮 |
振動 | 任意振動5.35grmsの3軸線 |
衝撃 | 半正弦の波、40g/11msの3軸線6の方向 |
光学 | |
任意レンズ | Athermal固定焦点:7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm モーターを備えられたレンズ:75mm/100mm/150mm 連続的な光学ズームレンズ:30-150mm |
PLUG617熱探知カメラモジュールは保証で広く利用されているおよび監視、屋外、法の執行の救助、消火および救助、ADAS、UAVのペイロード等。
1. 空間分解能
熱イメージの明快さの表示器として、それはターゲットの空間的な形を解決する機能を示し、通常mrad (ミリラジアン)に表現される。
空間分解能はセンサーによって解決することができるまたはセンサーの即時の視野(IFOV)のために視覚化された地上区域である最も小さい目的の測定。IFOVはレンズ、f.の個々の検出部、dおよび焦点距離のサイズによって影響される。
それはiFOV = d/fある
ある特定の間隔のために、より小さい空間分解能の価値は、より小さいターゲットあり、より豊富な細部は見ることができる。ある特定のターゲットのために、より小さい空間分解能の価値は、より長距離それ検出されるある。
