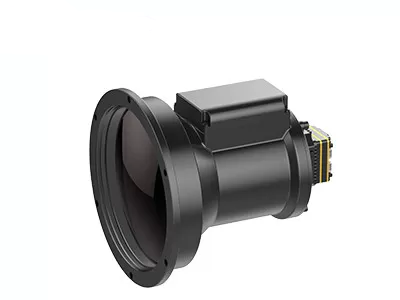

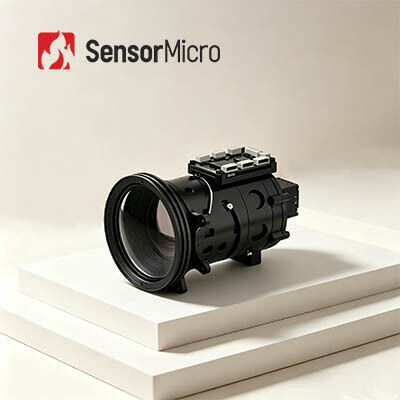

640×512 解像度 12μm ピクセルピッチ 動物観察用冷却されていない熱画像カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iSE612 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 敏感な素材 | VOx | 解決 | 640×512 / 12μm |
|---|---|---|---|
| カメラレンズ | 複数利用可能 | NETD | ≤20mK |
| スペクトル範囲 | 8～14μm LW | 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| ハイライト | 非冷却のカメラ モジュール640x512,赤外線画像のカメラ モジュール17um |
||
製品の説明
動物観察用の冷却されていない熱画像カメラモジュール 640x512 12μm
製品概要
iSE612赤外線カメラコアは,産業用ビジョン,消防・救助,セキュリティ監視,屋外観測のために設計されています.シャッターレス構造を持つ自社開発のApexCore熱検出器を使用このモジュールは,さまざまな機能とさまざまなレンズをサポートし,機械ビジョンおよび消費者電子製品に簡単に統合できます.
主要 な 特徴
- 滑らかで 安定し 高コストで 効果的動作中にシャッター校正は必要なく,従来のシャッターベースのシステムに共通する画像のタタリングを排除します.高コスト効率のApexCoreセラミックパッケージ検出器を採用.
- コンパクトで軽量で 統合に柔軟性があるサイズがわずか25.4×25.4×22.7mm,裸の中核重量 ≤26±1.5g.スペース節約構造設計により柔軟なシステムレイアウトと統合が可能.
- 円滑な統合のための豊富な機能:スーパー解像度アルゴリズム,画像内画像,カスタマイズ可能なOSD,睡眠モード,ワンクリック校正,さまざまなマイクロOLEDディスプレイとの互換性をサポートします.複数の光学レンズと拡張コンポーネントと互換性があり,簡単な二次開発とシステムカスタマイズが可能.
テクニカル仕様
| モデル | iSE612 | |
| IR検出器 インディケーター | ||
| 敏感な材料 | VOx | |
| 決議 | 640×512 | |
| ピクセルサイズ | 12μm | |
| スペクトル反応 | 8μm ~ 14μm | |
| 典型的なNETD | ≤20mK | |
| 画像処理 | ||
| デジタルフレームレート | 50Hz | |
| 開始時間 | 6s | |
| デジタルビデオ | YUV420/YUV422/RGB888/RAW | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC | |
| シャッターなし | サポート | |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) | |
| 画像の方向性 | 横/垂直/斜面 | |
| デジタルズーム | 1x/2x/4x/8x | |
| 電気 | ||
| 標準的な外部インターフェース | 50ピン:BP040SB-50-0114-B-R0 | |
| 通信インターフェース | TTL-232/USB20 | |
| デジタルビデオインターフェース | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| エクステンションコンポーネント | USB2.0/SDI/HDMI/GIGE/カメラリンク/VPC/MIPI-CSI-2LANE | |
| 電気インターフェース | ||
| 供給電圧 | 2.7V~5.3V | |
| 典型的な電力消費量 | 0.8W@50Hz@23±3°C | |
| メカニカル/レンズ | ||
| 裸のコアサイズ (mm) | 25.4×25.4×22.7ミリ | φ36×24.3mm |
| 裸の中核重量 (g) | 26±1 とすると5 | 28±1 とすると5 |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/9.1mm/13mm/19mm | 固定焦点アテルマ: 25mm/35mm/50mm/70mm/100mm 手動焦点: 25mm/35mm/50mm モーター付きレンズ: 75mm/100mm/150mm 連続ズーム: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 | 1500g@0.4ms |
| 振動 | 5.35g ランダム振動 3軸 | |
| シャッター部品 | 選択可能 | |
| 環境 に 適応 する | ||
| 動作温度 | -40°C~+70°C | |
| 貯蔵温度 | -45°C~+85°C | |
| 湿度 | 5%~95%,凝縮しない | |
| 認証 | ROHS2.0/REACH | |
産業用用途
iSE612熱カメラモジュールは,産業ビジョン,消防および救助,セキュリティ監視,屋外観測,機械ビジョン,消費者電子機器などに広く使用されています.
赤外線 センサー に 関する あなた の 信頼 できる パートナー
- 深い技術的な専門知識チップ設計,ウエファー製造,パッケージング,テストの 強力な能力を持つ 红外センサー技術の研究,開発,応用における 長年の経験システム統合.
- イノベーションと実践的な実施に焦点を当てた熱画像技術の進歩を推進し,NETD,SWaP,および動作温度における限界を常に押し広げています.
- 多様化された製品ポートフォリオ:幅広い赤外線検出部品は,冷却されたものでも冷却されていないものでもあり,様々な産業に合わせたソリューションを提供します.
- 厳格な信頼性の検証:安定性と信頼性を保証するために,生産中での複数の試験手順を備えた堅牢な品質管理システム
- 専門的な技術サポート:エンジニアリングチームは,システムの統合を加速し,市場投入時間を短縮するために,顧客のR&Dと製品チームと緊密に協力します.
よく 聞かれる 質問
なぜ赤外線検出器は冷却する必要があるのか?
動作温度と冷却の必要性に基づいて,赤外線検出器は冷却および冷却されていないものに分けることができます.冷却されていない熱画像センサーは室温で動作します.反応が遅いし 感度も比較的低い冷却された赤外線探知機は 低温で動作し 基本的に光子探知機で 最高のパフォーマンスを発揮するために 冷却する必要があります
医療 熱 画像 検査 の 利点 は 何 です か
医療診断の第一歩は 医療検査です 臓器の健康を評価するための 現在の検査の多くは 侵入的で不快です熱画像 と 医療 検査 を 組み合わせ て この 問題 を 効果的に 解決 する熱イメージング技術を使って 医師は100%安全で 放射線のない 非侵襲的で 接触のない全身検査を 行うことができ 余計な検査手続きを 避けることができます人体 の 各部位 に 熱 の 分散 が 迅速 に 示さ れ て 身体 異常 を 早期 に 発見 し 診断 する こと が できる治療を容易にして効果的になります
