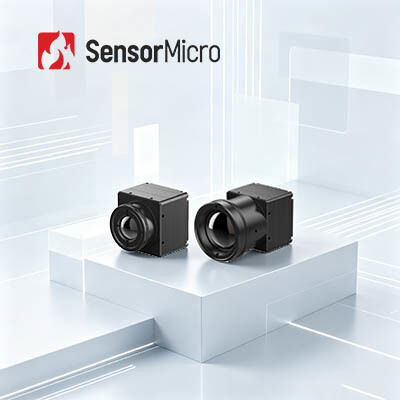

384x288 解像度 17μm ピクセルサイズ LWIR 無冷却熱画像カメラコア
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン417G3 |
| 最小注文数量 | 1個 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 384×288 / 17μm | フレームレート | 25Hz/30Hz/50Hz |
|---|---|---|---|
| NETD | ≤30mK/F1.0/25℃ | スペクトル範囲 | 8～14μm |
| サイズ | 25.4mm×25.4mm×16.5mm | 重さ | 16.6±1g |
| ハイライト | ADAS LWIRの熱カメラ モジュール,30mK LWIRの熱カメラ モジュール |
||
製品の説明
LWIR 384x288 / 17μm 産業用ビジョン用冷却されていない熱画像カメラコア
製品説明
COIN417G3赤外線カメラコアには, 384×288/17μm ワファーレベルの赤外線検出器が組み込まれ,即時でスムーズな熱画像出力のためのアップグレードされたプロの画像処理アルゴリズムが加わっています.低電力消費と業界全体の標準インターフェース互換性この費用対効果の高い熱モジュールは,高感度熱検出のために30mK未満の典型的なNETDを達成します.USB2を含む汎用的な出力インターフェースをサポートします.0,DVP,LVDSとBT656シリアルポート制御アクセスで RAWとYUVの両方の画像データを配信します.産業用ビジョンの製品再現を加速させる夜間監視,屋外監視,AIoTとADASのインテリジェント運転アプリケーション
主要な特徴
- 総合的な機能性 費用対効果の高い設計
高性能のパッケージ検出器を用いて開発した 高性能の画像処理アルゴリズムと統合して 画像品質を向上させる - 卓越した性能,優れたイメージング
典型的なNETD≤30mKの高い感度.次世代の画像アルゴリズムはより明確で鋭い熱画像を提供します. - 柔軟な拡張,迅速な統合
多様なアプリケーションシナリオに合わせて複数の光学レンズオプションが利用可能. USB2.0/DVP/LVDS/BT.656画像出力インターフェースをサポート. シリアルポート制御でRAW/YUV画像データを出力.
製品仕様
| モデル | コイン417G3 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 384×288 |
| ピクセルサイズ | 17μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK/F1.0/25°C |
| 画像処理 | |
| デジタルフレームレート | 25/30/50Hz |
| 開始時間 | 6s |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | RAW/YUV422 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 2Dノイズ抑制 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | ICCソフトウェア - モジュール制御とビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 50Pin: DF40C-50DP-0.4V ((51), (HRS,男性) |
| 拡張板 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 供給電圧 | 4.5~5.5V |
| 典型的な電力消費量 | 0.65W |
| メカニカル | |
| 裸のコアサイズ (mm) | 25.4mm×25.4mm×16.5mm |
| 裸の中核重量 (g) | 16.6±1 |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | ランダム振動,5.35gms,3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | |
| オプティカルレンズ | 固定焦点アテルマ: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm |
| 保護レベル | IP67 (フロントレンズ) |
産業用用途
COIN417G3熱カメラコアは,産業ビジョン,セキュリティモニタリング,消防・救助,屋外,機械ビジョン,ADASなどに広く使用されています.
標準化 サービス
- 完全なドキュメント:製品マニュアル セットアップガイド 選択基準
- 開発・試験支援:サンプル統合テスト,パフォーマンス評価,パラメータ検証が簡単になりました
- 開発者ツールキット:SDK API アルゴリズム ディープ統合のデバッグツール
- 遠隔技術サポート:24/7のサポート - 迅速な対応と 臨時的な問題の解決
- 保証:オリジナルパーツと 厳格なプロセス準拠で 最適なパフォーマンスを回復します
よくある質問
メタルパッケージング
金属包装には金属管の殻,熱電冷却器 (TEC) と柱状のゲッターが使用されています.室温で動作する赤外線検出器のために,作業温度を安定させるためにTECは重要な役割を果たします熱画像センサーが濃い霧,雨,雪などといった極端な環境に適応する能力を向上させる.
しかし,その欠点はコストが高く,冷却されていない製品全体の総生産コストの60%以上を占め,生産サイクルが長くなるということです.このような包装方法は高級アプリケーション向けです.
