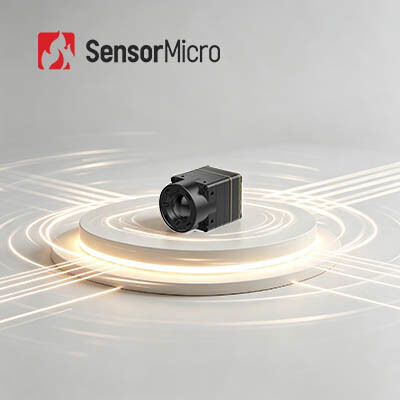

熱カメラコア 640×512 解像度 8μm ピクセルピッチと ≤30mK NETD 未冷却 LWIR 赤外線検出器
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| フレームレート | 30/50Hz | 解決 | 640x512 |
|---|---|---|---|
| 消費電力 | 0.4W | 典型的なNETD | ≤30mK |
| 電源電圧 | 4-5.5V | ピクセルピッチ | 8μm |
| ハイライト | ウエファーの水平な無人機の熱カメラ,非冷却の無人機の熱カメラ640x512,IRのカメラの中心12um |
||
製品の説明
640x512/8μmの無冷却ウエファーレベルパケット赤外線検出器
製品概要
iTL608は,業界トップの統合と安定性を持つ高性能VOx冷却されていないLWIR熱カメラコアである. 寸法としては13 × 13 × 18のコンパクトサイズを有する.3mm,総重量6.7 ±1.5 g (6mmレンズを含む) で,ポータブルシステムでの利用負荷とスペース占有を最小限に抑える.画像処理性能に関しては,640 × 512 のネイティブ解像度を持つ 8μm の超細のピクセルセンサーを使用し,≤30mK の超低のNETD を達成する.8〜14μm LWIRスペクトルにおける環境標的検出のための優れた温度識別能力を提供する.統合されたNUC不均一性修正と3DNR 3Dノイズ削減アルゴリズムは,画像の平らさを効果的に最適化し,画像アーティファクトを抑制します開発互換性のために,オプションの光学レンズ,複数のビデオ出力インターフェース (MIPI/USB 2.0/BT.656),RAW/YUVデュアルデータ出力,シリアル/I2C制御プロトコル,産業用および商業用熱画像システムの効率的なカスタマイズと統合を促進する.
主要な特徴
-
超 軽量 な デザイン13 × 13 × 18.3 mm のコンパクトサイズと 6.7 ± 1.5 g の重量 (6 mm のレンズを含む)
クラスの中で最も高い統合レベルです -
高い 感度,精密 な 検出8μm超小ピクセルサイズで 640 × 512 の解像度で,細かい詳細と明確な画像を提供
典型的なNETD ≤ 30mK,微妙な温度差の信頼性のある検出が可能 -
簡素化開発,迅速な統合多様なアプリケーション要件を満たすための複数の光学レンズオプション
MIPI/USB 2.0/BTを含む複数の画像出力インターフェースをサポートする.656
RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL608 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI / USB2.0 / BT656 |
| 供給電圧 | 4-5.5V |
| 典型的な電力消費量 | 0.4W |
| メカニカル | |
| サイズ (レンズを含む) | 6mmのレンズで: 13 × 13 × 18.3 mm (レンズの外径 Φ12.3 mm) 8.7mmのレンズで: 13 × 13 × 19.8 mm (レンズの外径 Φ15.6 mm) 16.7mmのレンズで: 13 × 13 × 27.9 mm (レンズの外径 Φ22.2 mm) 30mmのレンズで: 13 × 13 × 39 mm (レンズの外径 Φ36 mm) |
| 体重 (レンズを含む) | 6.7±1.5g (6mmレンズ) 7.5±1.5g (8.7mmレンズ) 17±1.5g (16.7mmレンズ) 42.7±1.5g (30mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 6/8.7/16.7/30mm |
産業用用途
iTL612R Pro 熱イメージングモジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
私たちの製品ライン
高い感度と優れた性能
赤外線産業における世界有数の技術
赤外線産業における世界有数の技術
様々な赤外線検出器が利用可能
不同フォーマットとピクセルサイズで冷やされていないIR検出器
不同フォーマットとピクセルサイズで冷やされていないIR検出器
迅速な配送を保証する量産
年間生産能力が数百万もの検出器を生産する3つの生産ライン
年間生産能力が数百万もの検出器を生産する3つの生産ライン
よく 聞かれる 質問
赤外線熱画像とは?
自然界では,絶対零度 (−273°C) 以上の温度を持つすべての物体が赤外線を放射することができる.目標と背景の間の赤外線放射線の温度差を測定するために赤外線カメラ探知器を使用して熱画像とも呼ばれます 熱画像は
赤外線探知機はどうやって機能する?
標的から放出される赤外線は 熱検出器の感知範囲に入ります赤外線探知器は異なる強度の放射線信号を 対応する電気信号に変換します増幅やビデオ処理によって赤外線画像を形成し 肉眼で見ることができます
冷却された赤外線検出器の利点は?
冷却された赤外線焦点平面検出器は,低温で動作し,検出器の冷却器 (ddc) によって提供される.冷めない赤外線検出器よりも微妙な温度差を区別することができます10km以上の距離で物体を検出し 識別し 認識することができます低温検出器の構造は非常に複雑で,低温検出器よりも比較的高いコストになります..
