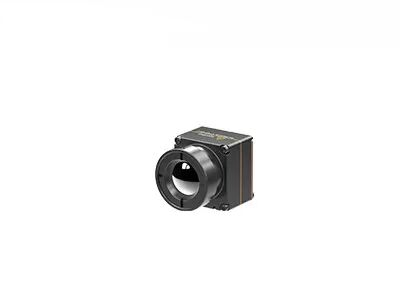

DVP LVDS USB2.0は非冷却の赤外線カメラの中心640x512 12umをインターフェイスさせる
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | USB2.0非冷却の赤外線カメラ,12um非冷却の赤外線カメラ,DVPの赤外線カメラの中心640x512 |
||
製品の説明
小型の冷却されていない赤外線カメラコア 640x512 12um UAV用荷重用
製品 製品引き裂き
SensorMicroは,冷却された冷却されていない赤外線検出器と熱モジュールの主要メーカーとして,小さなサイズと軽量な赤外線熱イメージングコア iTL612R Proを開発しています.これは赤外線カメラコア iTL612Rのコンパクト版です.
ITL612R Pro 赤外線カメラコアのサイズと重量は,業界ですでに最前線に立っています..顧客にとって最高の選択肢です. 顧客は自分のドローンを組み込むときに サイズと重量に関する要求を制限しています.
640×512/12μmの自社開発のウエファーレベル赤外線検出器,レンズ保護グレード IP67,画像と温度測定バージョン,および様々なSDKソリューションを提供,iTL612R Pro熱モジュールは,より小さなサイズと軽い重さで,スペースの制限に対応します消費電子機器の分野における統合問題を克服し,コンパクト・ポータブル製品のためのより多くのソリューションを提供します.
予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察の調査,災害 の 援助 と 救助森林火災予防 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 17mm×17mm×22mm (9.1mmレンズ)
• 体重: 13g (9.1mm レンズ)
電力消費量は0.7W以下
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェース,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612R プロ |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 4.0〜5.0V V VDC |
| 典型的な電力消費量 | 07W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±2°C以上または ±2% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 17×17×22 (9.1mmレンズ) |
| 体重 | 13g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612R Pro熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合され,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
多様な製品ポートフォリオ
幅広い製品形式,赤外線検出器,カメラコア,およびモジュールを含め,さまざまな統合要件を満たします.
豊かな 品種
複数の配列解像度,ピクセルサイズ,波帯,レンズオプションの組み合わせは,多様なアプリケーションにより柔軟性を提供します.
卓越した業績
クリアな画像,コンパクトなサイズ,低電力消費,高い感度,高い信頼性
簡単に統合
複数のインターフェースオプションにより,統合が簡単になり,複数のアプリケーション分野での急速な開発が可能になります.
よくある質問
1赤外線熱写真の利点は?
非破壊的な試験では,テストが簡単で,損傷なく迅速に対応し,コスト削減,作業効率の向上,人材と機器の減価を削減します.
医療用温度測定では 人体内の隠れた問題を 極めて効率的に発見できます 放射線や痛みがなく 100%安全です 早期診断に最適なツールです
2DRIの範囲は?
これは赤外線検出器が特定の標的の画像を生成できる距離を測定する手段であり,検出範囲,認識範囲,識別範囲に分けることができる.
D (検出): 背景から物体を区別する能力
R (認識):物体を分類する能力 (動物,人間,車両,ボート...)
I (識別): 物体を詳細に記述する能力 (帽子をかぶった男,鹿,ジープ...)
ジョンソンの基準によれば,DRI距離から見える標的詳細の確率は50%である場合,標的の最小数直線対は"である.3:6 (または1:4: 8),対応する最小ピクセル数は 2 です.612 (または2:816 節)
ターゲット直径が H,焦点距離が f,ピクセルサイズは d,行列数の数は n と仮定すると,視距離は L=H×f/(2n×d)
