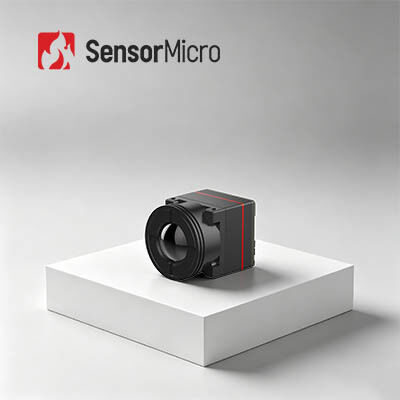

ウルトラコンパクト 640x512 解像度 12μm ピクセルピッチ 無冷却赤外線カメラコア ウェアラブルデバイスの電力消費量 0.5W
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612プロ |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| フレームレート | 25/30Hz/50Hz | 解決 | 640x512 |
|---|---|---|---|
| 消費電力 | 0.5w | 典型的なNETD | ≤40mK |
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| ハイライト | USB2.0非冷却の赤外線カメラ,12um非冷却の赤外線カメラ,DVPの赤外線カメラの中心640x512 |
||
製品の説明
ウェアラブルデバイス用超小型非冷却赤外線カメラコア 640x512 12um
製品概要
極度の小型化と高い信頼性を目指して設計された iTL612Pro 赤外線カメラ コアは、プレミアム 640×512/12μm ウェハーレベル FPA 検出器と次世代画像処理アルゴリズムを統合し、全体的な画像の鮮明さと安定性を向上させます。
17.3×17.3×23.4 mmの超小型寸法設計と13.7±0.5gの軽量ボディを特徴とするこのモジュールは、統合デバイスへの構造的負荷を最小限に抑えます。 0.5W の超低電力定格により、バッテリ駆動のポータブル組み込みシステムに完全に適応します。
複数のレンズ構成と互換性のあるこのコアは、DVP8、LVDS、MIPI、USB 2.0、BT.656 インターフェイスを含む包括的な出力オプションに加え、シリアル ポート制御による RAW、YUV、および Matrix-TEMP データ出力をサポートし、カスタマイズされたシステムの反復と産業統合に対する完全な技術サポートを提供します。
主な特長
- 小型軽量設計- サイズ: 17mm×17mm×22mm (9.1mmレンズを含む)、重量: 13g (9.1mmレンズを含む)、消費電力がわずか0.7W
- 鮮明な画像と正確な放射測定- 新しい画像処理アルゴリズム: NUC/3DNR/DNS/DRC/EE、Windows/Linux/ARM SDK をサポート、地域、点および等温温度測定をサポート
- 簡単な統合のためのさまざまなインターフェース- DVP/LVDS/USB2.0インターフェース、RAW/YUV画像データ出力、シリアルポート制御
製品仕様
| モデル | iTL612Pro |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz/50Hz |
| 起動時間 | ≤5秒 |
| デジタルビデオ | RAW/YUV/マトリックス-TEMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10(ブラックホット/ホワイトホット/疑似カラー) |
| パソコンソフトウェア | |
| 赤外線モジュール | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 30Pin_HRS インターフェース:DF40C-30DP-0.4V(51) |
| MIPI 外部インターフェース | 34Pin_Panasonic コネクタ インターフェイス:AXE634124 |
| 通信インターフェース | TTL-232/USB2.0 |
| デジタルビデオインターフェース | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| 供給電圧 | 4.2～5.5V |
| 標準的な消費電力 | 0.5W |
| 温度測定 | |
| 動作温度 | -10℃～+50℃ |
| 温度測定範囲 | / |
| 温度測定精度 | / |
| 部分温度測定 | / |
| SDK | / |
| 機械式 | |
| サイズ（レンズ含む） | 17.3×17.3×23.4（9.1mmレンズ） 17.3×17.3×30.2（13mmレンズ） 17.3×17.3×38（25mmレンズ） 17.3×17.3×54（45mmレンズ） |
| 重量（レンズ含む） | 13.7±0.5g（9.1mmレンズ） 20±0.5g（13mmレンズ） 27.3±0.5g（25mmレンズ） 51±0.5g（45mmレンズ） |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 正弦振動、周波数：10HZ～150HZ～10HZ、波高値：0.15mm、軸方向：X、耐久時間：8min/軸、繰り返し回数：2回 |
| インパクト | 半正弦波、30g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 9.1/13/25/45mm |
産業用途
iTL612 Pro サーマルイメージング モジュールは、森林消防、電力メンテナンス、太陽光発電検査、セキュリティ監視、ウェアラブル デバイス、ポータブル デバイスなどの分野で使用できます。
製品ポートフォリオ
多様な製品ポートフォリオ- 赤外線検出器、カメラコア、モジュールを含む幅広い製品形式で、さまざまな統合要件に対応します。
豊富な製品バリエーション- 複数のアレイ解像度、ピクセル サイズ、波長帯、およびレンズ オプションの組み合わせにより、さまざまな用途に高い柔軟性が提供されます。
卓越したパフォーマンス- 鮮明な画像、コンパクトなサイズ、低消費電力、高感度、強力な信頼性 - さまざまな環境課題の下で機能するように設計されています。
簡単な統合- 複数のインターフェイス オプションにより、統合が簡単になり、複数のアプリケーション分野にわたる迅速な開発が可能になります。
よくある質問
赤外線サーモグラフィーの利点は何ですか?
非破壊検査の場合:テストが簡単で、損傷することなく迅速に対応できるため、コストが節約され、作業効率が向上し、人員と設備の減価償却が削減されます。
医療用サーモグラフィーの場合:人体の隠れた問題を見つけるのに非常に効率的で、放射線や痛みがなく100%安全で、早期の健康診断に理想的なツールです。
DRI 範囲とは何ですか?
DRI Range は、赤外線検出器が特定のターゲットの画像を生成できる距離を測定する手段であり、検出範囲、認識範囲、識別範囲に分けることができます。
D (検出):オブジェクトを背景から区別する能力
R（認識）：オブジェクトのクラスを分類する機能 (動物、人間、車両、ボートなど)
私（識別）：物体を詳細に説明する能力（帽子をかぶった男性、鹿、ジープなど）
Johnson の基準によると、DRI 距離でターゲットの詳細が見える確率が 50% の場合、ターゲットのライン ペアの最小数は 1:3:6 (または 1:4:8) で、対応する最小ピクセル数は 2:6:12 (または 2:8:16) です。
ターゲットの直径をH、焦点距離をf、ピクセルサイズをd、ラインペアの数をnとすると、視距離L=H×f/(2n×d)となります。
