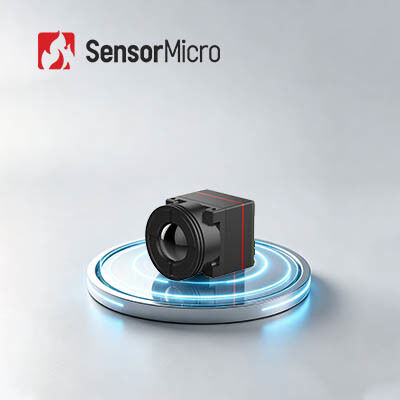

コンパクト&軽量デザイン 640x512の解像度と12μmのピクセルピッチを持つ冷却されていない赤外線カメラコア
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612プロ |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | LC、T/T |
商品の詳細
| 解決 | 640x512 | フレームレート | 25/30Hz/50Hz |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | 消費電力 | 0.5w |
| 典型的なNETD | ≤40mK | ピクセルピッチ | 12μm |
| ハイライト | デジタル ビデオ非冷却の赤外線カメラ,640x512非冷却の赤外線カメラ,非冷却の赤外線カメラの中心12um |
||
製品の説明
コンパクト&軽量デザイン 無冷却赤外線カメラコア 640x512 12μm
ITL612Pro超小型赤外線カメラコアは 超コンパクトサイズと超軽量性の 完璧なバランスをとっています低電力消費と高画質画像高級の640×512/12μmのウェーファーレベル検出器とアップグレードされた画像最適化アルゴリズムで構築され,同サイズ製品よりもはるかに優れたプロフェッショナルレベルの熱画像性能を提供します.
従来の赤外線コアのサイズと重さの制限を破り,その17.3mmの平方切片と13.7gの超軽量なボディは,システムの組み立て障壁と構造的な負担を大幅に削減します.超低消費電力と高度に拡張可能な開発インターフェース産業や商業用アプリケーションの複数の分野をカバーするより携帯可能で小型化された高効率の赤外線熱画像製品を開発する企業を可能にします
主要な特徴
比べ られ ない 軽さ と 最小 の 負荷
- ウルトラミニチュアサイズ: 17.3×17.3×23.4 mm (9.1 mmレンズを含む)
- 超軽量: 13.7±0.5g (9.1mmレンズを含む)
- 超低消費電力:0.5W以下
明確なイメージングのメインストリームFPA
- 640x512 広範囲の統合のための解像度
- 画像の透明度向上: 画像品質向上のために複数の新世代の画像アルゴリズム
簡単な開発とシームレスな統合
- 複数のレンズオプションが利用可能で,さまざまなアプリケーションシナリオに対応
- 複数の画像出力インターフェースをサポート: DVP8,LVDS,MIPI,USB 2.0そしてBT.656
- RAW/YUV/Matrix-TEMP データ出力 シリアルポート制御
製品仕様
| モデル | ITL612Pro |
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz/50Hz |
| 開始時間 | ≤5s |
| デジタルビデオ | RAW/YUV/マトリックスTEMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10 ((ブラック・ホット/ホワイト・ホット/偽色) |
| 電気 | |
| 標準的な外部インターフェース | 30Pin_HRSインターフェース:DF40C-30DP-0.4V ((51) |
| MIPI 外部インターフェース | 34Pin_パナソニック コンネクタ インターフェース:AXE634124 |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/LVDS/MIPI/USB2.0/BT656 |
| 供給電圧 | 4.2-5.5V |
| 典型的な電力消費量 | 0.5W |
| メカニカル | |
| サイズ (レンズを含む) | 17.3×17.3×23.4 (9.1mmレンズ) 17.3×17.3×30.2 (13mmレンズ) 17.3×17.3×38 (25mmレンズ) 17.3×17.3×54 (45mmレンズ) |
| 体重 (レンズを含む) | 13.7±0.5g (9.1mmレンズ) 20±0.5g (13mmレンズ) 27.3±0.5g (25mmレンズ) 51±0.5g (45mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | シヌス振動,周波数: 10HZ150HZ10HZ,ピーク値: 0.15mm,軸方向: X,耐久時間: 8分/軸,サイクル: 2回 |
| 影響 | 半正弦波 30g/11ms 衝撃方向 X軸 3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 9.1/13/25/45mm |
産業用用途
iTL612 Pro熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
わたしたち に つい て
私たちのビジョン:感覚の限界を押し広げ 人々が周りの世界と繋がる方法を 変えることです
私たちの使命:赤外線センサー技術の力を活用して 世界中の産業を変革し よりスマートな意思決定や より安全な環境 そして より接続された未来を可能にします
わたしたち の 価値世界をより良い場所にする 先進的な赤外線技術を作り出します
よくある質問
1冷めない赤外線検出器の利点は?
冷却されていない赤外線焦点平面検出器は冷却装置を必要としません,それは室温で動作し,迅速なスタート,低電力消費,小さなサイズ,軽量,長い寿命の利点があります低コストなど.
2あなたのアプリケーションのための赤外線検出器/熱モジュールに関する主要な考慮事項は何ですか?
• 検出器の解像度
• ピクセル サイズ
• NETD
• 画像 の 質
• レンズ の 選択
• エネルギー消費
• サイズ と 重さ
• メカニカルと電気のインターフェース
• 予算
• ピクセル サイズ
• NETD
• 画像 の 質
• レンズ の 選択
• エネルギー消費
• サイズ と 重さ
• メカニカルと電気のインターフェース
• 予算
3赤外線検出器の解像度は?
熱画像のピクセル数です.より高い解像度は,より多くの観測点と温度測定点を意味します.したがって,より離れた距離でより小さな標的を観察し測定することができます.通常赤外線熱画像の解像度は256×192384x288,640x512,800x600,1024x768,1280x1024など 高解像度であれば検出器のコストが高くなります
4視野 (FOV)
