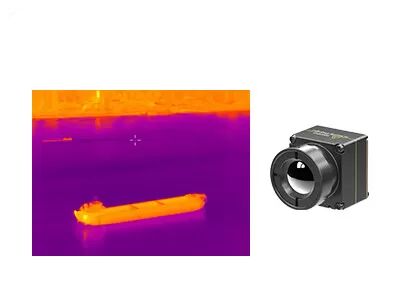

未加工YUV BT656デジタルのビデオ非冷却の赤外線カメラの中心640x512 12um
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | プロiTL612R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | デジタル ビデオ非冷却の赤外線カメラ,640x512非冷却の赤外線カメラ,非冷却の赤外線カメラの中心12um |
||
製品の説明
UAVペイロード向け小型非冷却赤外線カメラコア 640x512 12um
製品説明説明
冷却型および非冷却型赤外線検出器およびサーマルモジュールの主要メーカーであるSensorMicroは、小型軽量の赤外線サーマルイメージングコアiTL612R Proを開発しました。これは、赤外線カメラコアiTL612Rのコンパクトバージョンです。
SWaP-C（サイズ、重量、電力、コスト）に完全に特化しており、iTL612R Pro赤外線カメラコアのサイズと重量は、すでに業界の最前線にあります。.独自のドローンを統合する際に、サイズと重量に関する厳しい要件を持つお客様にとって最適な選択肢です。
640×512/12μmの自社開発ウェーハレベル赤外線検出器、レンズ保護グレードIP67、イメージングおよび温度測定バージョン、さまざまなSDKソリューションを提供することで、iTL612R Proサーマルモジュールは、より小型で軽量なサイズでスペースの制約に対応し、低消費電力でより長いバッテリー寿命を実現し、家電分野での統合問題を克服し、コンパクトでポータブルな製品のためのより多くのソリューションを提供します。
予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、災害救助、森林火災予防、都市安全などの分野向けに特別に開発されました。
主な特徴
コンパクトで軽量な設計
• サイズ：17mm×17mm×22mm（9.1mmレンズ付き）
• 重量：13g（9.1mmレンズ付き）
• 消費電力はわずか0.7W
鮮明な画像と正確な放射測定
• 最新の画像処理アルゴリズム：NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDKをサポート
• 領域、点、等温温度測定をサポート
容易な統合のためのさまざまなインターフェース
• DVP/LVDS/USB2.0インターフェース、RAW/YUV画像データ出力、シリアルポート制御
製品仕様
| モデル | iTL612R Pro |
| IR検出器性能 | |
| 感光材料 | 酸化バナジウム |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準NETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 起動時間 | 5秒 |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 非均一性補正（NUC） 3Dノイズリダクション（3DNR） ノイズ除去（DNS） ダイナミックレンジ圧縮（DRC） エッジエンハンスメント（EE） |
| 画像表示 | ブラックホット/ホワイトホット/疑似カラー |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気的仕様 | |
| 標準外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, オス) |
| USB拡張ボード | Type-C |
| 通信インターフェース | RS232-TTL/USB2.0 |
| デジタルビデオインターフェース | CMOS8/USB2.0 |
| 供給電圧 | 4.0-5.0V V DC |
| 標準消費電力 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～+150℃、0℃～550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃または±2%のいずれか大きい方（@23℃±3℃） |
| 領域温度測定 | 出力領域温度の最大値、最小値、平均値をサポート |
| SDK | Windows/Linux/ARMをサポート; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| サイズ（mm） | 17×17×22（9.1mmレンズ付き） |
| 重量 | 13g（9.1mmレンズ付き） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%（結露しないこと） |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：9.1mm |
産業用途
iTL612R Proサーマルイメージングモジュールは、UAVペイロードおよびウェアラブルデバイスに統合できるため、以下の分野で広く使用されています。予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、救済・救助、森林火災予防、都市安全など.
私たちについて
私たちのビジョン：センシングの限界を押し広げ、人々が世界とつながる方法を変革します。
私たちのミッション：赤外線センシング技術の力を活用して、世界中の産業を変革し、よりスマートな意思決定、より安全な環境、そしてよりつながった未来を実現します。
私たちの価値：世界をより良くする高度な赤外線技術を創造します。
よくある質問
1. 非冷却赤外線検出器の利点は何ですか？
非冷却赤外線焦点面検出器は、冷却デバイスを必要とせず、室温で動作し、高速起動、低消費電力、小型、軽量、長寿命、低コストなどの利点があります。
2. アプリケーション向けの赤外線検出器/サーマルモジュールに関する重要な考慮事項は何ですか？
---検出器の解像度
---画素サイズ
---NETD
---画質
---レンズオプション
---消費電力
---サイズと重量
---機械的および電気的インターフェース
---予算
3. 赤外線検出器の解像度とは何ですか
つまり、サーマルイメージングの画素数です。解像度が高いほど、より多くの観察と温度測定ポイントが得られるため、より遠くの小さなターゲットを観察および測定できます。通常、赤外線サーマルイメージングの解像度は、256x192、384x288、640x512、800x600、1024x768、1280x1024などです。解像度が高いほど、検出器のコストが高くなります。
4. 視野（FOV）
これは、赤外線サーマルイメージャの光学系によって観察されるオブジェクト空間の2次元視野を指します。水平FOVを例にとると、検出器アレイサイズがA×B、画素サイズがd、レンズ焦点距離がfの場合、水平FOV角θ=2×acrtan（A×d/2f）となります。
検出器アレイと画素サイズが選択されると、視野は光学系の焦点距離によってのみ変化します。焦点距離が長いほど、視野は狭くなります。焦点距離が短いほど、視野は広くなります。
