小巧で軽量で冷却されていない熱カメラコア 640x512の解像度と8μmのピクセルピッチで光伏検査
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | ピクセルピッチ | 8μm |
|---|---|---|---|
| 消費電力 | 0.4W | スペクトル範囲 | 8～14μm |
| 典型的なNETD | ≤30mK | フレームレート | 30/50Hz |
| ハイライト | 密集した非冷却の無人機の熱カメラ,無人機の熱カメラの中心640x512,光起電点検非冷却の熱カメラ |
||
製品の説明
小型軽量非冷却サーマルカメラコア640x512/8μm、太陽光発電検査用
製品説明

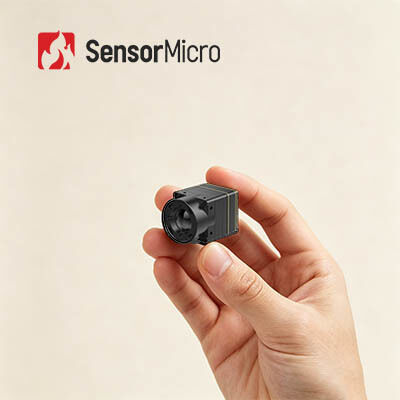

iTL608 赤外線サーマル カメラ コアは、13 × 13 × 18.3 mm (親指ほどのサイズ) の超小型フォーム ファクタを特徴とし、重さはわずか 6.7 g で、硬貨 2 枚の重さに匹敵し、軽量かつコンパクトな設計の限界を再び押し広げます。 VOx 赤外線検出器を備えた 640 × 512/8μm iTL608 は、NETD≤30mK の高い熱感度を実現します。 8 ～ 14μm の LWIR で動作し、一般的な周囲温度のターゲットを正確に検出できます。このコアは、6 秒以下の高速起動時間と 30 Hz/50 Hz のフレーム レートをサポートし、統合された NUC および 3DNR アルゴリズムが画像の均一性と全体的な画質を最適化します。要求の厳しい環境でも信頼性の高い動作を実現するように設計された iTL608 は、-40 °C ～ +70 °C の広い温度範囲で機能するため、ハンドヘルド デバイスやその他のポータブル プラットフォームに最適であり、セキュリティ監視、温度測定、暗視などのアプリケーションのニーズに対応します。
主な特長
- 超軽量設計
13×13×18.3mm、重さ6.7±1.5g（6mmレンズ含む）のコンパクトサイズ
クラス最高レベルの統合 - 高感度・高精度検出
8μmの超小型ピクセルサイズと640 × 512の解像度により、細部まで鮮明な画像を実現
標準 NETD ≤ 30mK、微妙な温度差を確実に検出可能 - 簡素化された開発、迅速な統合
多様なアプリケーション要件を満たすために複数の光学レンズオプションが利用可能
MIPI/USB 2.0/BT.656を含む複数の画像出力インターフェースをサポート
RAWおよびYUV画像データ出力、シリアルポート/I2C経由の制御付き
製品仕様
| モデル | iTL608 |
|---|---|
| IR検出器インジケーター | |
| 敏感な素材 | VOx |
| 解決 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル応答 | 8μm～14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 起動時間 | ≤6秒 |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類(ホワイトホット/ラバ/アイアンレッド/ホットアイロン/メディカル/アークティック/レインボー1/レインボー2/ティント/ブラックホット) |
| パソコンソフトウェア | |
| ソフトウェア | モジュール制御とビデオ表示 |
| 電気 | |
| 標準外部インターフェース | 34Pin_Connector インターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI/USB2.0/BT.656 |
| 供給電圧 | 4-5.5V |
| 標準的な消費電力 | 0.4W |
| 機械式 | |
| サイズ（レンズ含む） | 6mmレンズ時：13×13×18.3mm（レンズ外径Φ12.3mm） 8.7mmレンズ時：13×13×19.8mm（レンズ外径Φ15.6mm） 16.7mmレンズ時：13×13×27.9mm（レンズ外径Φ22.2mm） 30mmレンズ時：13×13×39mm（レンズ外径Φ36mm） |
| 重量（レンズ含む） | 6.7±1.5g（6mmレンズ） 7.5±1.5g（8.7mmレンズ） 17±1.5g（16.7mmレンズ） 42.7±1.5g（30mmレンズ） |
| 環境適応力 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%、結露なきこと |
| 振動 | 5.35grms、ランダム振動、3軸 |
| インパクト | 半正弦波、40g/11ms、衝撃方向X軸、3回 |
| 認証 | ROHS2.0/リーチ |
| 光学レンズ | 固定焦点アサーマル: 6/8.7/16.7/30mm |
産業用途
iTL608 サーマルイメージング モジュールは、森林消防、電力保守、太陽光発電検査、セキュリティ監視、ウェアラブル デバイス、ポータブル デバイスなどの分野で使用できます。
生産能力
- 社内の赤外線検出器技術
8インチ0.11μm VOx非冷却赤外線検出器
8 インチ 0.5μm MCT 冷却型赤外線検出器
8 インチ 0.5μm T2SL 冷却型赤外線検出器 - 生産能力とメリット
年間 600 万個の自社開発赤外線検出器
30,000m²の半導体製造施設
20,000㎡のクリーンルームエリア
よくある質問
1. 低照度、アクティブ IR、サーマル イメージングの違いは何ですか?
低光量では自然光が必要であり、イメージインテンシファイアを通じて弱い自然光画像を強化された電子画像に変換します。
アクティブ IR は、赤外線を積極的に放射し、ターゲットによって反射された赤外線ビームを使用します。隠蔽性が非常に低いです。
サーマルイメージングは光を必要とせず、ターゲットとシーン、または物体のさまざまな部分の間の赤外線放射の違いを検出する受動的赤外線ナイトビジョンです。夜間や霧、雨などの過酷な環境下でも、周囲の照明条件の変化の影響を受けません。
アクティブ IR は、赤外線を積極的に放射し、ターゲットによって反射された赤外線ビームを使用します。隠蔽性が非常に低いです。
サーマルイメージングは光を必要とせず、ターゲットとシーン、または物体のさまざまな部分の間の赤外線放射の違いを検出する受動的赤外線ナイトビジョンです。夜間や霧、雨などの過酷な環境下でも、周囲の照明条件の変化の影響を受けません。
2. 赤外線画像をブロックできますか?
ほとんどの場合、それはできません。しかし、赤外線は壁を透過できず、ガラスも赤外線を遮断します。したがって、検出されたくない場合は、ガラスや壁の後ろに隠れて熱画像をブロックすることができます。
