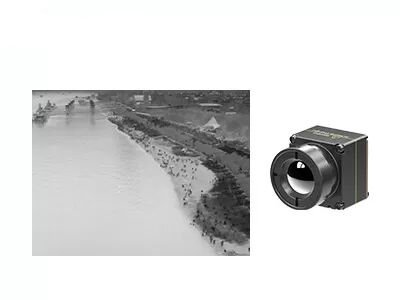

バナジウム酸化物の非冷却の無人機の熱カメラの中心の小さいサイズ640x512 30Hz
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | プロiTL612R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | 非冷却の無人機の熱カメラの中心,バナジウム酸化物の無人機の熱カメラ,小さいサイズの熱カメラの中心 |
||
製品の説明
UAVペイロード向け小型サイズ非冷却赤外線カメラコア 640x512 12um
製品説明説明
冷却型/非冷却型赤外線検出器およびサーマルモジュールの主要メーカーであるSensorMicroは、小型軽量の赤外線サーマルイメージングコアiTL612R Proを開発しました。これは、赤外線カメラコアiTL612Rのコンパクトバージョンです。
SWaP-C（サイズ、重量、電力、コスト）に完全に特化しており、iTL612R Pro赤外線カメラコアのサイズと重量は、すでに業界をリードしています。当社の製品ライン独自のドローンを統合する際に、サイズと重量に関する厳しい要件を持つお客様にとって最適な選択肢です。
640×512/12μmの自社開発ウェーハレベル赤外線検出器、レンズ保護グレードIP67、イメージングおよび温度測定バージョン、およびさまざまなSDKソリューションを提供することにより、iTL612R Proサーマルモジュールは、より小さいサイズと軽量でスペースの制約に対応し、低消費電力でより長いバッテリー寿命を実現し、家電分野での統合問題を克服し、コンパクトでポータブルな製品のためのより多くのソリューションを提供します。
予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、災害救助、森林火災予防、都市安全などの分野向けに特別に開発されました。
主な特徴
コンパクトで軽量な設計
• サイズ：17mm×17mm×22mm（9.1mmレンズ付き）
• 重量：13g（9.1mmレンズ付き）
• 消費電力はわずか0.7W
鮮明な画像と正確な放射測定
• 最新の画像処理アルゴリズム：NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDKをサポート
• 領域、ポイント、等温温度測定をサポート
容易な統合のためのさまざまなインターフェース
• DVP/LVDS/USB2.0インターフェース、RAW/YUV画像データ出力、シリアルポート制御
製品仕様
| モデル | iTL612R Pro |
| IR検出器性能 | |
| 感光材料 | 酸化バナジウム |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準NETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 起動時間 | 5秒 |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 非均一性補正（NUC） 3Dノイズリダクション（3DNR） ノイズ除去（DNS） ダイナミックレンジ圧縮（DRC） エッジエンハンスメント（EE） |
| 画像表示 | ブラックホット/ホワイトホット/疑似カラー |
| PCソフトウェア | |
| ICCソフトウェア | モジュール制御とビデオ表示 |
| 電気的仕様 | |
| 標準外部インターフェース | 30Pin_HRS：DF40C-30DP-0.4V（51）、（HRS、オス） |
| USB拡張ボード | Type-C |
| 通信インターフェース | RS232-TTL/USB2.0 |
| デジタルビデオインターフェース | CMOS8/USB2.0 |
| 供給電圧 | 4.0-5.0V V DC |
| 標準消費電力 | 0.7W |
| 温度測定 | |
| 動作温度範囲 | -10℃～+50℃ |
| 温度測定範囲 | -20℃～+150℃、0℃～550℃; カスタマイズと拡張をサポート |
| 温度測定精度 | ±2℃または±2％（@23℃±3℃）のいずれか大きい方 |
| 領域温度測定 | 出力領域温度の最大値、最小値、平均値をサポート |
| SDK | Windows/Linux/ARMをサポート; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| サイズ（mm） | 17×17×22（9.1mmレンズ付き） |
| 重量 | 13g（9.1mmレンズ付き） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5％～95％、結露しないこと |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学系 | |
| オプションレンズ | 固定焦点アサーマル：9.1mm |
産業用途
iTL612R Proサーマルイメージングモジュールは、UAVペイロードおよびウェアラブルデバイスに統合できるため、予知保全、太陽光発電検査、環境保護、科学研究、航空写真、警察捜査、救済・救助、森林火災予防、都市安全などの分野で広く使用されています。.当社の製品ライン
高感度で優れた性能
赤外線業界における世界をリードする技術
さまざまな赤外線検出器をご利用いただけます
さまざまな形式と画素サイズの非冷却および冷却lR検出器
大量生産により迅速な納品を保証
年間生産能力が最大数百万台の3つの生産ライン。
よくある質問
1. セラミックパッケージング赤外線検出器について
セラミックパッケージングプロセスは、金属パッケージングと同様であり、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージングされた検出器の体積と重量が大幅に削減されます。セラミックパッケージングの場合、その読み出し回路は自己調整動作温度機能を備えており、TEC安定化を必要としません。
2. ウェーハレベルパッケージング
ウェーハレベルパッケージングは、ウェーハレベルサイズパッケージングとも呼ばれ、半導体業界における高度なパッケージング技術の重要な部分となっています。ウェーハレベルパッケージング（WLP）は、MEMSウェーハ全体で直接高真空パッケージングを完了し、次にスクライブしてカットして単一の赤外線検出器を作成するプロセスです。ダイシング前に、IR検出器ウェーハでパッケージングとテスト手順のほとんどまたはすべてを実行します。
小型、軽量、ポータブル、ハンドヘルド、低価格、高生産効率のニーズを満たす改良されたチップサイズパッケージです。
