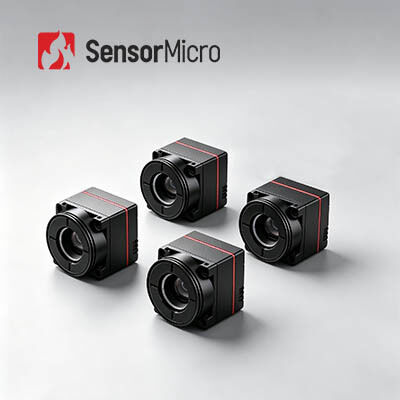

バナジウムオキシド冷却されていない熱カメラコア,解像度640x512とピクセルピッチ12μm,電力消費量0.5W
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL612プロ |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | フレームレート | 25/30Hz/50Hz |
|---|---|---|---|
| 消費電力 | 0.5w | 典型的なNETD | ≤40mK |
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| ハイライト | 非冷却の無人機の熱カメラの中心,バナジウム酸化物の無人機の熱カメラ,小さいサイズの熱カメラの中心 |
||
製品の説明
バナジウム酸化不冷熱カメラコア 小型サイズ 640x512/12μm 30Hz
製品概要
iTL612Pro超ミニチュア赤外線カメラコアは,640×512/12μmのウェーファーレベル検出器を装備し,超コンパクトな設計で設計されている.横断幅はわずか17.3×17である.3mmで総重量は13.7gは,業界 SWaP (サイズ,重量,パワー) 規格を再定義します. 高品質の熱画像を保証し,様々なSDK構成をサポートしながら,核心部品の極度の小型化を実現します構造的な負荷,システム統合,繰り返しの開発の観点からコンパクトな赤外線システムの要求を正確に解決します.
主要な特徴
- 比べ られ ない 軽さ と 最小 の 負荷
- ウルトラミニチュアサイズ: 17.3×17.3×23.4 mm (9.1 mmレンズを含む)
- 超軽量: 13.7±0.5g (9.1mmレンズを含む)
- 超低消費電力:0.5W以下
- 明確なイメージングのメインストリームFPA
- 640x512 広範囲の統合のための解像度
- 画像の透明度向上: 画像品質向上のために複数の新世代の画像アルゴリズム
- 簡単な開発とシームレスな統合
- 複数のレンズオプションが利用可能で,さまざまなアプリケーションシナリオに対応
- 複数の画像出力インターフェースをサポート: DVP8,LVDS,MIPI,USB 2.0そしてBT.656
- RAW/YUV/Matrix-TEMP データ出力 シリアルポート制御
製品仕様
| モデル | ITL612Pro |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤40mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz/50Hz |
| 開始時間 | ≤5s |
| デジタルビデオ | RAW/YUV/マトリックスTEMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10 ((ブラック・ホット/ホワイト・ホット/偽色) |
| PC ソフトウェア | |
| 紫外線モジュール | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 30Pin_HRSインターフェース: DF40C-30DP-0.4V ((51) |
| MIPI 外部インターフェース | 34Pin_パナソニック コンネクタ インターフェース: AXE634124 |
| 通信インターフェース | TTL-232/USB20 |
| デジタルビデオインターフェース | DVP8/LVDS/MIPI/USB2.0/BT656 |
| 供給電圧 | 4.2-5.5V |
| 典型的な電力消費量 | 0.5W |
| 温度測定 | |
| 動作温度 | -10°C~+50°C |
| 温度測定範囲 | / |
| 温度測定の精度 | / |
| 部分温度測定 | / |
| SDK | / |
| メカニカル | |
| サイズ (レンズを含む) | 17.3×17.3×23.4 (9.1mmレンズ) 17.3×17.3×30.2 (13mmレンズ) 17.3×17.3×38 (25mmレンズ) 17.3×17.3×54 (45mmレンズ) |
| 体重 (レンズを含む) | 13.7±0.5g (9.1mmレンズ) 20±0.5g (13mmレンズ) 27.3±0.5g (25mmレンズ) 51±0.5g (45mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | シヌス振動,周波数: 10HZ150HZ10HZ,ピーク値: 0.15mm,軸方向: X,耐久時間: 8分/軸,サイクル: 2回 |
| 影響 | 半正弦波 30g/11ms 衝撃方向 X軸 3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 9.1/13/25/45mm |
産業用用途
iTL612 Pro熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
私たちの製品ライン
- 高い感度と優れた性能
- 赤外線産業における世界有数の技術
- 異なるフォーマットとピクセルサイズで,冷却されていないおよび冷却されたIR検出器
- 迅速な配送を保証する量産 - 年間数百万台の検出器を生産できる3つの生産ライン
よく 聞かれる 質問
1陶磁包装の赤外線検出器について
メタルパッケージと比べると,金属パッケージは梱包された検出器の体積と重量は大幅に減少します陶磁包装の場合,読み取り回路は自己調整作業温度機能を有し,TEC安定化は必要ありません.
2. ウェーファーレベルパッケージング
ウェーファーレベルのパッケージングは,ウェーファーレベルのサイズパッケージングとしても知られており,半導体産業における高度なパッケージング技術の重要な部分となっています.ウェーファーレベルパッケージング (WLP) は,MEMSウェーファー全体に直接高真空パッケージングを完了するプロセスです.単一の赤外線探知器を作るために書き,切断します. 切断する前に,ほとんどのまたはすべてのパッケージングとテスト手順を直接IR探知器のウエファーに実行します.小型の需要を満たす改善されたチップサイズパッケージです軽量で携帯可能で手持ちで 低価格で生産効率が高い
