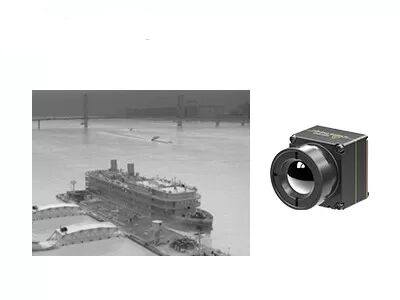

小さいサイズのUAVのペイロードのための非冷却の赤外線カメラの中心640x512 12um
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | プロiTL612R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.7w |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| 典型的なNETD | ≤40mk | フレームレート | 30Hz |
| ハイライト | 赤外線カメラの中心640x512,赤外線カメラの中心12um,UAVのペイロードの無人機の熱カメラ |
||
製品の説明
小型の冷却されていない赤外線カメラコア 640x512 12um UAV用荷重用
製品 製品引き裂き
SensorMicroは,冷却された冷却されていない赤外線検出器と熱モジュールの主要メーカーとして,小さなサイズと軽量な赤外線熱イメージングコア iTL612R Proを開発しています.これは赤外線カメラコア iTL612Rのコンパクト版です.
ITL612R Pro 赤外線カメラコアのサイズと重量は,業界ですでに最前線に立っています..顧客にとって最高の選択肢です. 顧客は自分のドローンを組み込むときに サイズと重量に関する要求を制限しています.
640×512/12μmの自社開発のウエファーレベル赤外線検出器,レンズ保護グレード IP67,画像と温度測定バージョン,および様々なSDKソリューションを提供,iTL612R Pro熱モジュールは,より小さなサイズと軽い重さで,スペースの制限に対応します消費電子機器の分野における統合問題を克服し,コンパクト・ポータブル製品のためのより多くのソリューションを提供します.
予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察の調査,災害 の 援助 と 救助森林火災予防 都市安全など
主要な特徴
コンパクト&軽量 デザイン
サイズ: 17mm×17mm×22mm (9.1mmレンズ)
• 体重: 13g (9.1mm レンズ)
電力消費量は0.7W以下
鮮明 な 画像 と 精密 な 放射線 測定
• 全新画像処理アルゴリズム:NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK をサポートする
• 地域,点,同熱温度測定をサポート
簡単に統合するための様々なインターフェース
• DVP/LVDS/USB2.0インターフェース,RAW/YUV画像データ出力,シリアルポート制御
製品仕様
| モデル | ITL612R プロ |
| IR検出器の性能 | |
| 敏感な材料 | バナジウム酸化物 |
| 決議 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 典型的なNETD | ≤40mk |
| 画像処理 | |
| フレームレート | 30Hz |
| 開始時間 | 5s |
| デジタルビデオ | RAW/YUV/BT656 |
| 画像アルゴリズム | 不一致性修正 (NUC) 3Dノイズ削減 (3DNR) 騒音処理 (DNS) ダイナミック・レンジ・コンプレッション (DRC) エッジ強化 (EE) |
| 画像表示 | ブラック・ホット/ホワイト・ホット/偽色 |
| PC ソフトウェア | |
| ICCソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気仕様 | |
| 標準的な外部インターフェース | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS,男性) |
| USB拡張板 | タイプC |
| 通信インターフェース | RS232-TTL/USB20 |
| デジタルビデオインターフェース | CMOS8/USB20 |
| 供給電圧 | 4.0〜5.0V V VDC |
| 典型的な電力消費量 | 07W |
| 温度測定 | |
| 動作温度範囲 | -10°C~+50°C |
| 温度測定範囲 | -20°C~+150°C,0°C~550°C;カスタマイズと拡張をサポート |
| 温度測定の精度 | ±2°C以上または ±2% (@23°C±3°C) |
| 地域温度測定 | 出力地域温度のサポート最大,最小,平均値 |
| SDK | Windows/Linux/ARM をサポート; ビデオ ストリーム 解析 と 灰色 から 温度 に 変換 を 達成 |
| 身体 的 な 特徴 | |
| サイズ (mm) | 17×17×22 (9.1mmレンズ) |
| 体重 | 13g (9.1mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms,3軸 |
| ショック | 半正弦波 40g/11ms 3軸 6方向 |
| 証明書 | ROHS2.0/REACH |
| 光学 | |
| オプションレンズ | 固定焦点アテラル:9.1mm |
産業用用途
iTL612R Pro熱画像モジュールは,UAVのペイロードとウェアラブルデバイスに統合され,予測保守,太陽光発電の検査,環境保護,科学研究,航空写真,警察調査,救助,森林火災予防,都市安全など.
わたしたち の 主要 な 強み
安定した供給
安定した信頼性の高いサプライチェーンを 誇るため 市場の需要に 迅速に対応できます
イノベーションの持続
検出器の製造の専門知識と システム統合のサポートの経験により 性能要件を深く理解し 設計を継続的に最適化します善良な循環を作りましょう: 製品使用→テクニカルフィードバック→製品アップグレード
費用 利点
生産チェーン全体を管理し 効率的で大規模製造を活用することで 様々な用途で 競争力のある価格を提供できます
よくある質問
1偽色とは?
偽色とも呼ばれます物体の熱分布は赤外線熱画像システムによって視覚的な画像に変換され,モニターに灰色レベルまたは偽色で表示されます.対象物の温度分布が得られます.人々が簡単に熱画像を視覚的に分析できるように,それは温度差を表す偽色の使用で表現されています.
2センサーマイクロ熱画像モジュールは どれだけの偽色を提供できますか?
- ホワイトホット
- ラバ
- アイアンボウ
- 熱い鉄
- 医療
- 北極
- レインボー1
- レインボー2
- レッド・ホット
- ホワイトホット
3赤外線焦点平面配列の作業原理
光敏感な要素の配列が焦点平面配列検出器に配置されている.無限から放出される赤外線は 光学システムを通して焦点平面配列のこれらの光敏感な要素にイメージされます検出器は,光信号を電気信号に変換し,統合増幅,サンプリング,出力バッファ,マルチプレックスシステムを実行します.画像を作るためにモニタリングシステムに送られます.
