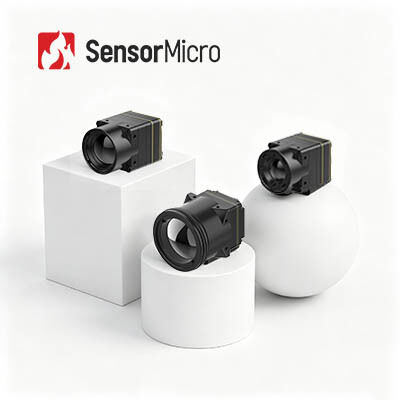

640×512の解像度 8μmのピクセルピッチと ≤30mKのNETDを搭載した,冷却されていない赤外線カメラコア
| 起源の場所 | 中国湖北省武漢 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL608 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 消費電力 | 0.4W | スペクトル範囲 | 8～14μm |
|---|---|---|---|
| 典型的なNETD | ≤30mK | ピクセルピッチ | 12μm |
| 解決 | 640x512 | フレームレート | 30/50Hz |
| ハイライト | 赤外線カメラの中心640x512,赤外線カメラの中心12um,UAVのペイロードの無人機の熱カメラ |
||
製品の説明
無冷却赤外線カメラコア 640x512 8μm ポータブルおよびスペース制限デバイスに統合
iTL608赤外線コアは小型化熱画像SWaP最適化を再定義し,プロの画像性能を維持しながら業界をリードするコンパクト性と軽さを達成します.13 × 13 × 18 の小さな足跡で.3mm,軽量質量6.7±1.5グラムで,同類で最も統合可能な熱コアの一つであり,超携帯型および空間制限デバイス設計に理想的です.
8μmの超細のピクセル技術と 640 × 512 のネイティブ解像度を使用して,コアは高度な詳細な熱画像を提供します.≤30mKのNETD評価は,LWIRスペクトル8-14μmの温度検出の例外的な精度を保証する.フレームレートとインテリジェントな画像修正アルゴリズムにより リアルタイム画像が可靠です極端な条件でも完璧に動作し,様々な携帯式熱システムへのシームレスな統合をサポートする豊富な周辺互換性.
主要な特徴
超 軽量 な デザイン
- 13 × 13 × 18.3 mm のコンパクトサイズと 6.7 ± 1.5 g の重量 (6 mm のレンズを含む)
- クラスの中で最も高い統合レベルです
高い 感度,精密 な 検出
- 8μm超小ピクセルサイズで 640 × 512 の解像度で,細かい詳細と明確な画像を提供
- 典型的なNETD ≤ 30mK,微妙な温度差の信頼性のある検出が可能
簡素化開発,迅速な統合
- 多様なアプリケーション要件を満たすための複数の光学レンズオプション
- MIPI/USB 2.0/BTを含む複数の画像出力インターフェースをサポートする.656
- RAWとYUV画像データ出力,シリアルポート/I2Cによる制御
製品仕様
| モデル | ITL608 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 640×512 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 30/50Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV/TMP |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/USB2.0/I2C |
| デジタルビデオインターフェース | MIPI / USB2.0 / BT656 |
| 供給電圧 | 4-5.5V |
| 典型的な電力消費量 | 0.4W |
| メカニカル | |
| サイズ (レンズを含む) | 6mmのレンズで: 13 × 13 × 18.3 mm (レンズの外径 Φ12.3 mm) 8.7mmのレンズで: 13 × 13 × 19.8 mm (レンズの外径 Φ15.6 mm) 16.7mmのレンズで: 13 × 13 × 27.9 mm (レンズの外径 Φ22.2 mm) 30mmのレンズで: 13 × 13 × 39 mm (レンズの外径 Φ36 mm) |
| 体重 (レンズを含む) | 6.7±1.5g (6mmレンズ) 7.5±1.5g (8.7mmレンズ) 17±1.5g (16.7mmレンズ) 42.7±1.5g (30mmレンズ) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 6/8.7/16.7/30mm |
産業用用途
iTL608熱画像モジュールは 森林火災対策,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで使用できます
わたしたち の 主要 な 強み
安定した供給
安定した信頼性の高いサプライチェーンを 誇るため 市場の需要に迅速に対応できます
イノベーションの持続
検出器製造の専門知識と システム統合のサポートの経験により 性能要件を深く理解し 設計を継続的に最適化します善良な循環を作りましょう: 製品アプリケーション → テクニカルフィードバック → 製品アップグレード
費用 の 利点
生産チェーン全体を管理し 効率的で大規模製造を活用することで 様々な用途で 競争力のある価格を提供できます
よくある質問
偽色とは?
偽色は赤外線熱画像システムを通して 物体の熱分布を 視覚的な画像に変換します画面にグレーレベルまたは偽色で表示される熱画像の視覚的分析を容易にするため,温度差を示す偽色を用いて表示されます..
センサーマイクロ熱画像モジュールは どれだけの偽色を提供できるでしょうか?
ホワイトホット ラバ アイアンボー ホット アイアンボー 医療 アークティック レインボー1 レインボー2 レッドホット ホット
赤外線焦点平面配列の作業原理
光敏感な要素の配列が焦点平面配列検出器に配置されている.無限から放出される赤外線は 光学システムを通して焦点平面配列のこれらの光敏感な要素にイメージされます検出器は,光信号を電気信号に変換し,統合増幅,サンプリング,出力バッファ,マルチプレックスシステムを実行します.画像を作るためにモニタリングシステムに送られます.
