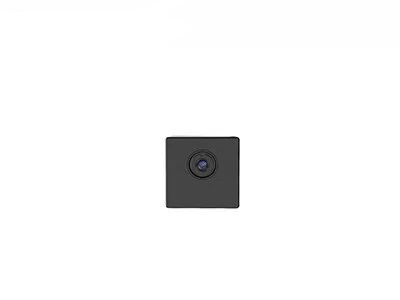

3.2mmレンズとの非冷却のマイクロLWIRの熱カメラの中心256x192 12μM
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 256x192 | パワー消費量 | 700mW |
---|---|---|---|
スペクトル範囲 | 8~14μm | ピクセル ピッチ | 12μm |
ネットワーク | ≤65mK | フレームレート | 25Hz/30Hz |
ハイライト | LWIRの熱カメラ12uM,3.2mmレンズLWIRの熱カメラ,256x192 LWIRの熱カメラの中心 |
3.2mmレンズとの非冷却のマイクロLWIR 256x192 12μmの上昇温暖気流のカメラの中心

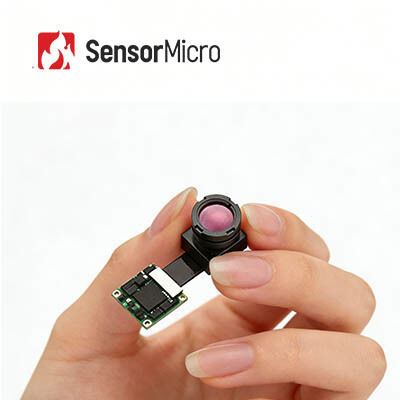

iLC212非冷却IRイメージ投射 モジュールは256x192/12μmの焦点面の配列のウエファーの水平なパッケージ(WLP)の赤外線探知器を統合し、8から14μmまで及ぶlong-wave赤外線(LWIR)スペクトルを捕獲できる。
十分に最大限に活用された交換Cのために方向づけられて、保証および監視の区域でサイズ、重量および費用についての厳密な条件があるiLC212熱カメラ モジュールはそれらの顧客のために特に設計されている。 ミニチュア サイズの、軽量および非常に低価格が原因で、iLC212熱中心は顧客の低価格の要求に非常に応じ、開発時間を短くし、そしてそれらのための費用を救う。
全体的なセンサー技術は赤外線画像の探知器および赤外線モジュールの設計、製造、販売およびマーケティングを専門にする。私達は二次開発時間を非常に短くし、顧客のためのコストを削減するいろいろ赤外線赤外線画像の解決私達の顧客を提供してもいい。
- 十分に最大限に活用された交換Cの適用
- さまざまな保証熱カメラのために適した
- 赤外線画像の適用の広い範囲
- 低い電力の消費
モデル | iLC212 |
IRの探知器の性能 | |
材料 | 非冷却バナジウム酸化物 |
決断 | 256×192 |
ピクセル サイズ | 12μm |
スペクトル反応 | 8μm ~14μm |
NETD | ≤ 65mK@F1.0 @25℃@50Hz |
画像処理 | |
デジタル ビデオ | RAW/YUV/BT656;サポートUSB2.0ビデオ伝送;温度の測定サポート変数ライン |
デジタル フレーム率 | 25Hz/30Hz |
画像表示 | 黒熱く/白熱/疑似色 |
イメージのアルゴリズム | 不均等の訂正(NUC) 3Dイメージの騒音低減(3DNR) 第2騒音低減(DNS) ダイナミック レンジの圧縮(DRC) EEの強化 |
始動時間 | ≤3s |
温度の測定 | |
実用温度範囲 | -10℃~+50℃ |
温度の測定の範囲 | -20℃~+150℃、サポート温度の測定の範囲の拡張およびカスタム化 |
温度の測定の正確さ | ±3℃/±3% (大きい価値を取りなさい) @23℃±5℃;温度の測定の間隔は1.5mである |
地方温度の測定 | サポート区域の温度の測定、出力エリアの最大値、最小値および平均値 |
SDK | Windows/Linux版は温度の転換に、ビデオ ストリームの分析および灰色を達成する |
電気インターフェイス | |
外部インタフェース | 30pin_HRSコネクター 入力 デジタル ビデオ RS232-TTL/USB2.0 GPIO等。 |
コミュニケーション | RS232-TTL/USB2.0 |
拡張の部品 | VPC板 |
PCソフトウェア | |
ICCソフトウェア | モジュール制御およびビデオ・ディスプレイ |
パワー系統 | |
電源 | DC 3.3V±0.1V |
電力損失 | 定常:0.70With3.3V @23±3℃ |
物理的性質 | |
コネクター | 外的なコネクター モデル:DF40C-30DP-0.4V (51)、(HRS男性) 合うコネクター モデル:DF40C (2.0) - 30DS-0.4V (51)、(HRS女性) |
サイズ | 21mm×21mm×12.8mm (を含む3.2mmレンズ) |
重量 | 8.9g±0.5g (を含む3.2mmレンズ) |
環境の適応性 | |
操作の温度 | -40℃~+70℃ |
保管温度 | -45℃~+85℃ |
湿気 | 5%~95%、不凝縮 |
影響及び振動抵抗 | 影響:半分の正弦波、3-axis 40g/11ms 6方向 振動:5.35grmsの3軸線 |
証明 | ROHS2.0/REACH |
レンズ | |
任意レンズ | 3.2mm/F1.1、HFOV:55.6±2.8°;コーティング:AR |
iLC212赤外線画像モジュールは通信保全監査、サーモグラフィー、身につけられる装置、車の電子工学、スマートな家、人間や動物の検出等の分野に加えられる。
1. 赤外放射は何であるか。
約考えるために赤外線赤外線画像述べているとき、最初の事は赤外放射(IR)である。赤外放射エネルギーの波長は700nmで約始まり、約1mmに伸びる。すべての目的は私達には見えない赤外放射の形で全体の電磁スペクトルしか、肉眼が「可視ライト」を見ることができないので、ある程度の熱を出す。
2. 赤外線熱探知カメラをいかにするか仕事か。
赤外線装置の中心の部品は敏感に周囲の目的の小さい温度の相違を検出できる赤外線熱探知器である。それから、それは目的からこの放射情報を集め、温度の相違情報に基づいているイメージ投射のための温度情報を出力する。より熱い目的、作り出す赤外放射。強度が熱のようにそれを感じるには余りにも高ければ、できる。
