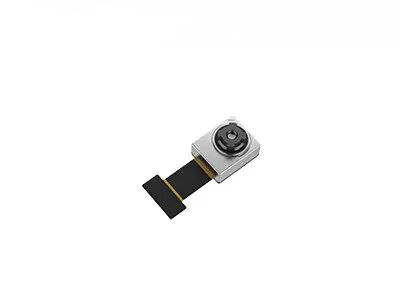

OEM小型の非冷却LWIRの赤外線画像の中心256x192 12μm
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x決断 | 256x192 | ピクセル ピッチ | 12μm |
---|---|---|---|
スペクトル範囲 | 8~14μm | 温度較差 | -20℃~+120℃ (カスタマイズ可能な) |
ネットワーク | ≤45mK | サイズ | 15x13x6.83mm |
ハイライト | 非冷却LWIRの赤外線画像の中心,OEM LWIRの赤外線画像の中心,12um小さい熱カメラの中心 |
256x192決断の軽量LWIRの非冷却の赤外線画像の中心、12μmピクセル サイズ
TIMO256非冷却IRイメージ投射 モジュール、別名非冷却の熱モジュールは、全体的なセンサー技術(GST)によって開発されるティモの赤外線カメラ モジュール家族の1つである。それは8からの14ミクロンに長波長をカバーする特別に小型256x192/12μmのウエファーの水平なパッケージ(WLP)の赤外線探知器を含んでいる。
TIMO256熱IRのカメラ モジュール、WLPの技術のおかげで現実的な価格で極度のマイクロ構造を、超低い要された支出の間提供しより大きい感受性および優秀なイメージの質を達成し、自身の条件に従って最も適したタイプを選ぶことを顧客が可能にする。
十分に最大限に活用された構造、TIMO256熱カメラの中心が原因でサーモグラフィー、伝染性防止、スマートなハードウェア、AIoT等のような赤外線赤外線画像の適用で普及し、広く利用されている。
- 探知器:WLPの非冷却のmicrobolometer
- 決断:256x192/12 μm
- ミニチュア サイズ:15x13x6.83mm
- NETD:≤45mK
モデル | TIMO-256 |
IRの探知器の性能 | |
決断 | 256x192 |
ピクセル ピッチ | 12μm |
スペクトル領域 | 8~14μm |
NETD | ≤45mK |
レンズのタイプ | WLO |
焦点モード | 固定ズームレンズ |
HFOV | 53°±1° |
被写界深度 | 無限への10cm |
フレーム率 | 1~30Hz (カスタマイズ可能な) |
温度の測定 | |
温度較差 | -20°C | (カスタマイズ可能な) +120°C |
温度の正確さ | カスタマイズ可能(ボディまたは産業サーモグラフィーの条件を満たしなさい) |
インターフェイスさせなさい/制御 | |
AVDD | 3.6V±0.05V |
VSK/VDET | 5.0±0.05V |
DVDD | 1.8V±0.05V |
インターフェイス | デジタル・インターフェイス |
パワー消費量 | 70mW |
物理的特性 | |
次元(mm) | 15x13x6.83 (指定は勝つ) |
操作の温度 | -20°C | +60°C |
保管温度 | -40°C | +85°C |
TIMO256熱カメラの中心はサーモグラフィー、理性的なハードウェア、スマートな建物、スマートな家、AIoT等のような多くの地域で広く利用されている。
1. 赤外放射は何であるか。
約考えるために赤外線赤外線画像述べているとき、最初の事は赤外放射(IR)である。赤外放射エネルギーの波長は700nmで約始まり、約1mmに伸びる。すべての目的は私達には見えない赤外放射の形で全体の電磁スペクトルしか、肉眼が「可視ライト」を見ることができないので、ある程度の熱を出す。
2. 赤外線熱探知カメラをいかにするか仕事か。
赤外線装置の中心の部品は敏感に周囲の目的の小さい温度の相違を検出できる赤外線熱探知器である。それから、それは目的からこの放射情報を集め、温度の相違情報に基づいているイメージ投射のための温度情報を出力する。より熱い目的、作り出す赤外放射。強度が熱のようにそれを感じるには余りにも高ければ、できる。
