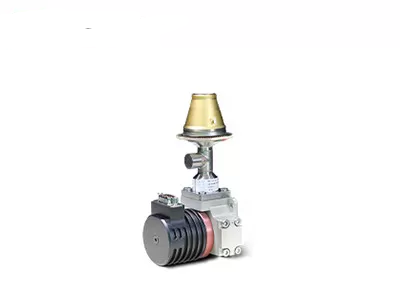

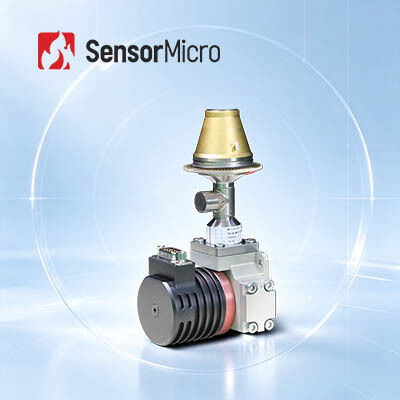

1280x1024 12μm 冷却FPA赤外線検出器 18mK 高感度統合デュワー クーラーアセンブリ
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | C1212M |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280×1024/12μm | NETD | 18mK(F2/F4) |
|---|---|---|---|
| スペクトル範囲 | 3.7～4.8μm MW | 動作温度 | -45℃～+71℃ |
| 電源 | DC24V | 最大。フレームレート | 100Hz |
| ハイライト | 冷却されたFPAの探知器1280x1024,24VDCはFPAの探知器を冷却した,Megapixels MWIR FPAの探知器 |
||
製品の説明
製品概要
C1212M MWIR MCT FPA赤外線検出器は、高解像度、高性能、高信頼性を提供します。従来の640×512製品と同じアクティブ画像領域で4倍のピクセル数を備えています。12μmのピクセルサイズは、空間分解能を向上させ、短い光学レンズの焦点距離と組み合わせることで、同じ探知距離ミッションを実現します。C1212M冷却赤外線検出器は、優れた長距離性能と詳細な画像認識を必要とするアプリケーションに最適です。
主な特徴
優れた性能
- 1280×1024の高解像度により、より広い視野と長い探知距離を実現
- 12μmのピクセルサイズにより、空間分解能が向上
鮮明でクリアな画像
- 高い感度、代表的なNETDは18mKと低い
- 良好な均一性、有効ピクセルレートは99.5%以上
特定アプリケーション向け設計
- Fナンバーはカスタマイズ可能
- 継続的な供給を保証
製品仕様
| モデル | C1212M HD MWIR冷却赤外線検出器 | |
| 感光材料 | MCT | |
| 解像度 | 1280×1024 | |
| ピクセルサイズ | 12μm | |
| スペクトル応答 | 3.7μm ± 0.2μm ～ 4.8μm ± 0.2μm | |
| 動作モード | スナップショット、ITR/IWR統合モード、ウィンドウモード、アンチブルーミング | |
| 電荷容量 | 6.75 Me⁻ / 4.8 Me⁻ (ITR); 5.25 Me⁻ / 3.3 Me⁻ (IWR) | |
| ダイナミックレンジ | ITRモード ≥ 80 dB; IWRモード ≥ 76 dB | |
| 出力チャンネル | 4または8チャンネル、出力あたり最大20 MHz | |
| 最大フレームレート | 100 Hz | |
| 代表的なNETD | 18 mK (F2/F4) | |
| 有効ピクセルレート | ≥ 99.5% | |
| 応答非均一性 | ≤ 8% | |
| 設定可能なクライオクーラー | RS058F | LS734 |
| クライオクーラータイプ | ロータリースターリングクライオクーラー | リニアスターリングクライオクーラー |
| 定常消費電力 (23℃) | ≤ 7 W | ≤ 10 W |
| 最大消費電力 (71℃) | ≤ 17 W | ≤ 45 W |
| 電源 | 24 V DC | 24 V DC |
| 冷却時間 (23℃) | ≤ 6 分 | ≤ 4 分 |
| 最大サイズ (mm) | 149 × 58.5 × 71 | コンプレッサー φ46 × 122 デュワー φ55 × 119 |
| 重量 (g) | ≤ 600 | ≤ 1200 |
| 動作温度 | -45℃ ～ +71℃ | |
産業用途
C1212M MWIRクライオジェニック冷却赤外線検出器は、非破壊検査（NDT）、環境モニタリング、長距離監視、科学研究など、多くの分野で広く使用されています。
当社の強み
SensorMicroは、中国で最も早くアンチモン化第二超格子（T2SL）冷却赤外線検出器の研究を行った企業の一つです。国内での量産とエンジニアリング応用を開拓し、MWIR、LWIR、大判アレイ、高温（HOT）検出器を含むハイエンド先進デバイスの研究開発と製造において実績があります。
よくある質問
1. 赤外線とは何ですか？
赤外線サーマルイメージングについて話すとき、最初に考慮すべきは赤外線（IR）です。赤外線エネルギーの波長は約700 nmから約1 mmまでです。すべての物体は赤外線放射の形で一定量の熱を放出しますが、これは私たちには見えません。なぜなら、電磁スペクトル全体を通して、肉眼で見えるのは「可視光」だけだからです。
2. 赤外線サーマルイメージャーはどのように機能しますか？
赤外線機器のコアコンポーネントは赤外線熱検出器であり、周囲の物体のわずかな温度差を敏感に検出できます。その後、その物体からの放射情報を収集し、温度差情報に基づいて温度情報を画像化のために出力します。物体が熱いほど、より多くの赤外線を生成します。強度が十分に高ければ、熱として感じることができます。
