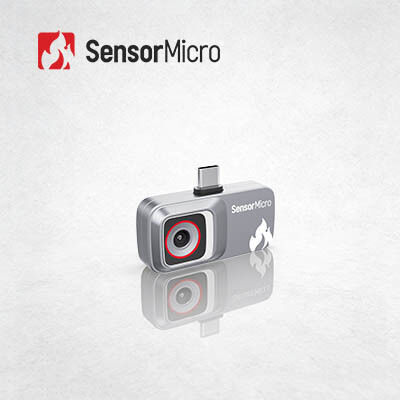

モバイルデバイス用プラグイン 256x192 12μm サーマルイメージングカメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iMC212 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| スペクトル範囲 | 8～14μm | NETD | ≤50mK |
|---|---|---|---|
| 解決 | 256x192 | ピクセルピッチ | 12μm |
| 温度範囲 | -20℃～+550℃ | フレームレート | 25Hz |
| ハイライト | ミニチュア赤外線画像のカメラ モジュール,FPAの赤外線画像のカメラ モジュール,熱カメラの中心17uM |
||
製品の説明
製品概要
iMC212小型赤外線カメラモジュールは、256×192 / 12μmの赤外線検出器と基本的な画像処理回路を統合し、ターゲットエリアとその熱分布の熱画像を迅速にキャプチャします。
iMC212サーマルカメラは、最適化されたサイズ、重量、電力、コスト（SWaP-C）の赤外線イメージングアプリケーション向けに設計されています。専用アプリとペアリングすることで、温度キャリブレーション不要で画像と温度マトリックスを直接出力できるため、開発が容易になります。この超小型モジュールは、コスト効率が高く、低消費電力のソリューションです。ユニバーサル制御インターフェースを備えており、統合と開発を簡素化し、赤外線熱画像技術を採用するインテグレーターの技術的障壁を低減します。
主な特徴
ポータブルでコスト効率が高い
- 自社開発の120×90 / 12μm赤外線検出器を搭載し、大幅なコストメリットを提供
- 超小型設計で、モバイルおよびポータブルデバイスに最適
堅牢な構造、信頼性の高いパフォーマンス
- 専用アプリとペアリングして、熱画像と温度マトリックスを直接出力し、優れた汎用性を提供
- 構造部品に封入され、信頼性と完全性を向上
主流インターフェース、簡単な開発
- 標準的で広く互換性のあるUSB 2.0デジタルビデオ出力インターフェースを提供
- 工場出荷時に温度データがキャリブレーション済みで、追加の開発作業は不要
製品仕様
| モデル | iMC212 |
|---|---|
| 解像度 | 256×192 |
| ピクセルサイズ | 12μm |
| スペクトル応答 | 8～14μm |
| NETD | ≤50mK |
| 出力データ | 14bit Raw |
| フレームレート | 25Hz |
| フォーカスモード | フォーカスフリー |
| レンズ（HFOV/FL） | 56° / 3.2mm |
| デジタルビデオインターフェース | USB 2.0 |
| 動作電圧 | 5V ± 0.5V |
| 標準消費電力 | 300mW |
| 温度測定範囲 | −20℃～+550℃（−20℃～+150℃ | +100℃～550℃） |
| 温度測定精度 | ±2℃ / ±2% の大きい方 |
| 動作温度 | −20℃～+60℃ |
| 湿度 | 5%～85% |
| 保管温度 | −45℃～+85℃ |
| 認証 | CE、FCC、RoHS |
産業用途
iMC212赤外線サーマルカメラは、サーモグラフィー、インテリジェントハードウェア、スマートビルディング、スマートホーム、AIoTなど、多くの分野で広く使用されています。
当社のサービスコミットメント
プリセールス
- 要件分析
- シナリオ評価
- 製品選定
- カスタマイズソリューション
デプロイメント
- 迅速な納品
- システム統合とテスト
- 技術トレーニング
- アプリケーションガイダンス
アフターセールス
- リモート診断
- 保証サービス
- ファームウェアアップグレード
- 技術メンテナンス
よくある質問
1. 熱画像と可視光画像
可視光は人間が見ることができる電磁波です。その波長範囲は一般的に360～400 nmと760～830 nmの間です。電磁スペクトルのこの部分は可視スペクトルとも呼ばれ、周波数範囲は約830～750 THzから395～360 THzです。
赤外線は、マイクロ波と可視光の間、つまり760ナノメートル（nm）から1ミリメートル（mm）の間の波長を持つ電磁波です。これは、赤色光よりも波長が長い不可視光であり、周波数は約430 THzから300 GHzの範囲です。
2. サーマルイメージング用検出器と可視光イメージング用検出器
イメージングデバイスのコア検出器について、可視光デバイスはCCDおよびCMOS検出器を使用しますが、サーマルイメージングは冷却型および非冷却型検出器を使用します。主な違いは、可視光CCD/CMOSセンサーは可視帯域の光波を認識するのに対し、サーマルイメージング検出器は赤外線帯域の熱放射を感知することです。赤外線サーマルイメージング検出器は、製造プロセスやパッケージング材料の違いにより、多くの種類に分類されます。広義には、赤外線サーマルイメージング検出器は、可視光CCDよりも高価です。
