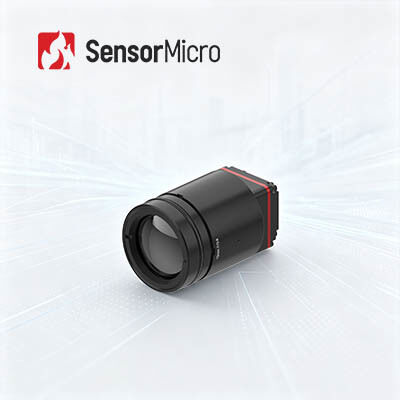

LWIR熱画像カメラコア 1280x1024 解像度 8μm ピクセルピッチと 25Hz/30Hz フレームレート
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | iTL1208 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 1280x1024 | 消費電力 | 1W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 8μm |
| NETD | ≤30mK | フレームレート | 25Hz/30Hz |
| ハイライト | ADASの赤外線画像のカメラの中心,30Hz赤外線画像のカメラの中心,0.8W熱カメラの中心 |
||
製品の説明
ADAS用の25Hz/30Hzフレームレートを持つLWIR熱画像カメラコア
LWIR熱画像モジュール 640x512 12 μm 屋外用赤外線検出器
製品概要
iTL1208 8μm メガピクセル赤外線カメラコアは,極端な小型化と頑丈なシナリオでの安定したパフォーマンスをバランスします.この熱モジュールは,コンパクトなデザイン,軽量構造,電力消費量は1W以下超軽量35.7gの重量とコンパクトな立方体構造により,振動に弱いモバイル機器やハンドヘルド機器の構造装置の故障を防ぎます.
高級の8μm赤外線検出器は,変動する環境温度のなか,安定した≤30mKの熱検出感度を維持し,内蔵画像最適化アルゴリズムは,霧,ノイズ,低照明の画像歪み耐久性のあるユニバーサルインターフェースと 多レンズ適応性により このカメラコアは 屋外周辺監視,現場での高温産業試験,低視界の消防や災害救助任務において.
改良された画像アルゴリズムと温度測定機能により iTL1208熱モジュールは超透明な熱画像を表示できる.
主要な特徴
- 超 軽量 な デザイン- 22.6×22.6×34.5mmのコンパクトサイズと35.7gの重量 (12mmレンズを含む),そのクラスで最も高い統合レベルを特徴としています
- 高い 感度,精密 な 検出- 1280×1024の解像度で8μmの超小ピクセルサイズで,微妙な温度差の信頼性の高い検出のために,典型的なNETD ≤ 30mKで細かい詳細と明確な画像を提供します
- 簡素化開発,迅速な統合- 多様なアプリケーション要件を満たすための複数の光学レンズオプションが利用可能で,MIPI CSI画像出力インターフェース,シリアルポート/I2Cによる制御によるRAWおよびYUV画像データ出力をサポート
製品仕様
| モデル | ITL1208 |
|---|---|
| IR検出器 インディケーター | |
| 敏感な材料 | VOx |
| 決議 | 1280×1024 |
| ピクセルサイズ | 8μm |
| スペクトル反応 | 8μm ~ 14μm |
| 典型的なNETD | ≤30mK |
| 画像処理 | |
| デジタルフレームレート | 25/30Hz |
| 開始時間 | ≤6s |
| デジタルビデオ | RAW/YUV |
| 画像アルゴリズム | NUC/3DNR/DNS/DRC/EE |
| 画像表示 | 10種類 (白熱/ラヴァ/鉄赤/熱熱/医療/北極/虹1/虹2/色/黒熱) |
| PC ソフトウェア | |
| PC ソフトウェア | モジュール制御&ビデオディスプレイ |
| 電気 | |
| 標準的な外部インターフェース | 34Pin_Connectorインターフェイス: BP04SD-34-0065-R0 |
| 通信インターフェース | TTL-232/I2C |
| デジタルビデオインターフェース | MIPI-CSI |
| 供給電圧 | 4.5-5.5V |
| 典型的な電力消費量 | 1W |
| メカニカル | |
| サイズ (レンズを含む) | 5mmのレンズで: 22.6mm×22.6mm×50mm (レンズの外径 Φ37mm) 10mmのレンズで: 22.6mm×22.6mm×45.3mm (レンズの外径 Φ33mm) 12mmのレンズで: 22.6mm×22.6mm×34.5mm (レンズの外径 Φ26.6mm) 17mmのレンズで: 22.6mm×22.6mm×35.4mm (レンズの外径 Φ27mm) 25mmのレンズで: 22.6mm×22.6mm×44.2mm (レンズの外径 Φ33mm) 35mmのレンズで: 22.6mm×22.6mm×50.9mm (レンズの外径 Φ43.2mm) |
| 体重 (レンズを含む) | 85.5±4.5g (5mmレンズで) 70.5±3.6g (10mmのレンズで) 35.7±2g (12mmレンズで) 40.7±2.1g (17mmレンズで) 71.0±3.6g (25mmのレンズで) 110±5.5g (35mmレンズで) |
| 環境 に 適応 する | |
| 動作温度 | -40°C~+70°C |
| 貯蔵温度 | -45°C~+85°C |
| 湿度 | 5%~95%,凝縮しない |
| 振動 | 5.35gms ランダム振動 3軸 |
| 影響 | 半正弦波,40g/11ms,インパクト方向X軸,3回 |
| 認証 | ROHS2.0/REACH |
| オプティカルレンズ | 固定焦点アテルマ: 5/10/12/17/25/35mm |
産業用用途
iTL1208熱画像モジュールは,森林消防,電力維持,光伏検査,セキュリティ監視,ウェアラブルデバイス,ポータブルデバイスなどで広く使用できます.
わたしたち の 利点
- 高感度と優れた性能 紅外線産業における世界有数の技術
- 不同フォーマットとピクセルサイズで冷やされていないIR検出器を含む様々な赤外線検出器が利用可能
- 3つの生産ラインと年間生産能力で数百万個の検出器を生産し,迅速な配達を確保する量産
よく 聞かれる 質問
1. NETD
NETD (ノイズ同等温度差) は,検出器の出力信号とノイズ比が1であるとき,標的と背景の温度差である.赤外線検出器の感度を測定します.
赤外線検出器のNETDが小さいほど,熱感度が高く,画像品質が向上します.ターゲットと背景の温度差が小さいため,より高い熱感度検出器が必要です.
2フレームレート
フレームレートは赤外線モジュールによって生成される完全な画像の秒あたりのフレーム数を指します.測定精度と観測効果を維持するために,より高いフレームレートを持つ熱モジュールを選択する必要があります..
