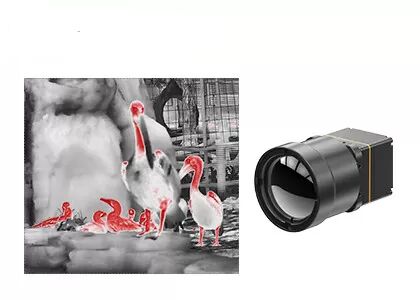

ADASのための25Hz/30Hzフレーム率のLWIRの赤外線画像のカメラの中心
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | TWIN612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.8W |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| NETD | <40mK | フレームレート | 25Hz/30Hz |
| ハイライト | ADASの赤外線画像のカメラの中心,30Hz赤外線画像のカメラの中心,0.8W熱カメラの中心 |
||
製品の説明
屋外用640x512 12μm赤外線検出器を搭載したLWIR熱画像モジュール
製品説明
TWIN612熱モジュールは、SensorMicroが開発した新製品です。640×512/12µmセラミックパッケージの非冷却赤外線検出器を搭載しています。標準NETD＜40mkで、TWIN612熱モジュールは、より鮮明でシャープ、詳細な画像を表示できます。
-20℃~150℃/0~550℃の温度測定範囲、±2℃または±2%の精度、最大30Hzのフレームレートにより、熱モジュールはスムーズな熱画像と正確な温度測定を保証します。
TWIN612熱モジュールは、コンパクトな設計、軽量構造、0.8wという低消費電力という利点があります。画像アルゴリズムと温度測定機能を強化し、TWIN612熱モジュールは、より安定した画像と正確な温度を表示します。
セラミックパッケージングプロセスは、金属パッケージングと同様に、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージ化された検出器の体積と重量が大幅に削減されます。したがって、TWIN612熱モジュールは、サイズ、重量、消費電力に厳しい要件がある業界に適用できます。
主な特徴
- ミニサイズ：25.4mm×25.4mm×35mm
- 軽量：25g
- 標準NETD<40mk
- シャープで鮮明な熱画像
- 標準消費電力は0.8Wと低消費電力
製品仕様
| モデル | TWIN612/R |
| IR検出器性能 | |
| 解像度 | 640×512 |
| 画素サイズ | 12μm |
| スペクトル範囲 | 8~14μm |
| 標準NETD | ＜40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 合計11種類（白熱/溶岩/アイアンボウ/アクア/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/レッドホット/ブラックホット） |
| 画像アルゴリズム | NUC/3D/2D/DRC/EE |
| 電気的仕様 | |
| 標準外部インターフェース | 50pin_HRS |
| 通信インターフェース | RS232/USB2.0 |
| 供給電圧 | 4~5.5V |
| 標準消費電力 | 0.8W |
| 温度測定 | |
| 動作温度範囲 | -10℃~50℃ |
| 温度測定範囲 | -20℃~150℃、0℃~550℃ |
| 温度測定精度 | ±2℃または±2%の大きい方 |
| SDK | Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| 寸法（mm） | 25.4×25.4×35（レンズなし） |
| 重量 | 25g（レンズなし） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%~95%、結露しないこと |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸、6方向 |
| 光学系 | |
| オプションレンズ | 固定アサーマル：13mm |
産業用途
TWIN612/R熱画像モジュールは、サーモグラフィー、セキュリティ監視、UAVペイロード、ロボット、インテリジェントハードウェア、ADAS、消防救助の分野に適用されます。
当社の利点
よくある質問
1. NETD
NETDは、ノイズ等価温度差であり、検出器の出力信号対雑音比が1に等しいときのターゲットと背景の温度差です。これは、赤外線検出器の感度を測定するための指標です。
赤外線検出器のNETDが小さいほど、熱感度が高く、画質が向上します。
ターゲットと背景の温度差が小さいほど、検出器の熱感度が高くなります。
2. フレームレート
フレームレートは、赤外線モジュールが生成する完全な画像の1秒あたりのフレーム数です。ターゲットの移動速度が速い場合や、温度が急速に変化する場合は、フレームレートの高い熱モジュールを選択する必要があります。そうしないと、測定精度と観察効果が影響を受けます。
