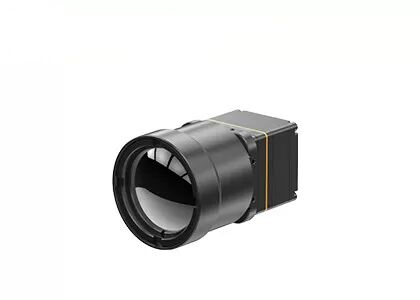

640x512非冷却の赤外線探知器との軽量LWIRの熱カメラの中心
| 起源の場所 | ウーハン、湖北省、中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | TWIN612/R |
| 最小注文数量 | 1部分 |
| 価格 | negotiable |
| 支払条件 | LC、T/T |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 解決 | 640x512 | 消費電力 | 0.8W |
|---|---|---|---|
| スペクトル範囲 | 8~14μm | ピクセルピッチ | 12μm |
| NETD | <40mK | フレームレート | 25Hz/30Hz |
| ハイライト | 軽量LWIRの熱カメラの中心,640x512探知器の熱カメラの中心,非冷却の赤外線探知器の熱モジュール |
||
製品の説明
屋外用640x512 12μm LWIR熱画像モジュール
製品説明
TWIN612熱モジュールは、SensorMicroが開発した新製品です。640×512/12μmセラミックパッケージの非冷却赤外線検出器を搭載しています。標準NETD＜40mkで、TWIN612熱モジュールは、より鮮明で、シャープで、詳細な画像を表示できます。
-20℃～150℃/0℃～550℃の温度測定範囲、±2℃または±2%の精度、最大30Hzのフレームレートにより、この熱モジュールはスムーズな熱画像と正確な温度測定を保証します。
TWIN612熱モジュールは、コンパクトな設計、軽量構造、0.8wという低消費電力という利点があります。画像アルゴリズムと温度測定機能を強化し、TWIN612熱モジュールは、より安定した画像と正確な温度を提供します。
セラミックパッケージングプロセスは、金属パッケージングと同様に、成熟した赤外線検出器パッケージング技術です。金属パッケージングと比較して、パッケージ化された検出器の体積と重量が大幅に削減されます。したがって、TWIN612熱モジュールは、サイズ、重量、消費電力に厳しい要件がある業界に適用できます。
主な特徴
- ミニサイズ：25.4mm×25.4mm×35mm
- 軽量：25g
- 標準NETD<40mk
- シャープでクリアな熱画像
- 標準消費電力は0.8Wと低消費電力
製品仕様
| モデル | TWIN612/R |
| IR検出器性能 | |
| 解像度 | 640×512 |
| ピクセルサイズ | 12μm |
| スペクトル範囲 | 8～14μm |
| 標準NETD | ＜40mK |
| 画像処理 | |
| フレームレート | 25Hz/30Hz |
| 起動時間 | 6秒 |
| アナログビデオ | PAL/NTSC |
| デジタルビデオ | YUV/BT.656/LVDS/USB2.0 |
| 画像表示 | 合計11種類（白熱/溶岩/アイアンボウ/アクア/ホットアイアン/メディカル/アークティック/レインボー1/レインボー2/レッドホット/ブラックホット） |
| 画像アルゴリズム | NUC/3D/2D/DRC/EE |
| 電気的仕様 | |
| 標準外部インターフェース | 50ピン_HRS |
| 通信インターフェース | RS232/USB2.0 |
| 供給電圧 | 4～5.5V |
| 標準消費電力 | 0.8W |
| 温度測定 | |
| 動作温度範囲 | -10℃～50℃ |
| 温度測定範囲 | -20℃～150℃、0℃～550℃ |
| 温度測定精度 | ±2℃または±2%のいずれか大きい方 |
| SDK | Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 物理的特性 | |
| 寸法（mm） | 25.4×25.4×35（レンズなし） |
| 重量 | 25g（レンズなし） |
| 環境適応性 | |
| 動作温度 | -40℃～+70℃ |
| 保管温度 | -45℃～+85℃ |
| 湿度 | 5%～95%（結露しないこと） |
| 振動 | 5.35grms、3軸 |
| 衝撃 | 半正弦波、40g/11ms、3軸、6方向 |
| 光学系 | |
| オプションレンズ | 固定アサーマル：13mm |
産業用途
TWIN612/R熱画像モジュールは、熱画像、セキュリティ監視、UAVペイロード、ロボット、インテリジェントハードウェア、ADAS、消防救助の分野に適用されます。
当社の利点
よくある質問
1. 冷却型と非冷却型熱画像技術の比較
冷却型赤外線熱検出器が動作する場合、まずその冷凍機が作動して温度自体を下げ、ターゲットを検出する際に、センサーの感度、精度、誤差が小さくなり、検出温度範囲が広くなります。その高精度、小誤差、高感度により、冷却型熱画像カメラはより信頼性の高い検出結果をもたらします。一方、この点から見ると、非冷却型赤外線熱センサーは、特に非冷却型赤外線焦点面アレイの不均一性が測定誤差に大きな影響を与えるため、そのような基準に達することはできません。
