LWIR非冷却熱画像モジュール 640x512/12μm 高熱感度
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | コイン612RG2 |
| 最小注文数量 | 1部分 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640x512 | 消費電力 | 0.65W |
|---|---|---|---|
| スペクトル範囲 | 8～14μm | ピクセルピッチ | 12μm |
| NETD | ≤25mK/F1.0/25℃ | フレームレート | 25Hz/30Hz |
| ハイライト | 高熱感度カメラモジュール,640x512 LWIR 非冷却サーマルモジュール,サーマルイメージングモジュール 12um |
||
製品の説明

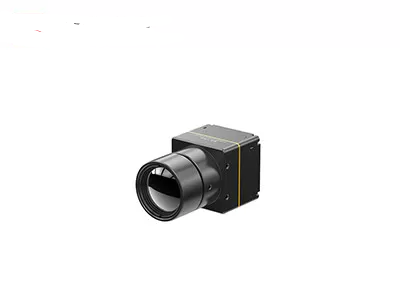

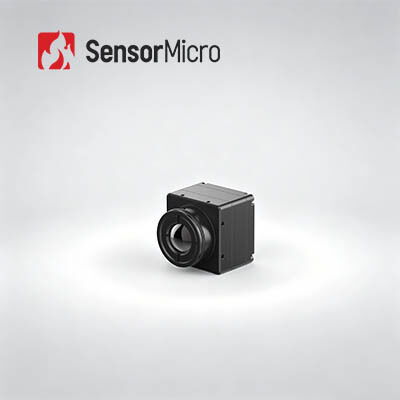

LWIR 非冷却サーマルイメージングモジュール 640x512/12μm 高感度
製品概要
COIN612RG2 高精度赤外線温度測定カメラコアは、先進の ApexCore 640*512/12μm 赤外線検出器を採用し、超小型・超低消費電力を実現しています。プロフェッショナルな信号処理技術と成熟した温度測定アルゴリズムを搭載し、リアルタイムで安定した高精度な温度監視を実現します。測定精度は ±2℃ または ±2% です。主要なシリアル通信プロトコル、USB2.0、DVP、LVDS、BT.656 などの多様なビデオ出力インターフェース、および包括的なカスタマイズ可能な光学レンズをサポートしており、二次開発のハードルを大幅に低減します。
主な特徴
- 包括的な機能、コスト効率の高い設計:NETD≦25mK の ApexCore ウェーハレベル赤外線検出器で開発。広く使用されている FPA と高度な画像処理アルゴリズムを組み合わせて画質を向上。温度測定精度は最大 ±2℃ または ±2% で、-20℃～150℃ および 100℃～550℃ の範囲をサポートし、カスタマイズ可能な拡張も可能。
- コンパクトで軽量、低消費電力で高効率:寸法: 25.4*25.4*15.7mm; 重量: 15±1g; 消費電力: ≦0.65W
- 複数の構成、迅速な統合:多様なアプリケーション要件に対応するオプションの光学レンズ。USB2.0/DVP/LVDS/BT.656 画像出力インターフェースをサポート。RAW/YUV/TMP 画像データ出力とシリアルポート制御。
技術仕様
| モデル | COIN612RG2 |
|---|---|
| IR 検出器インジケータ |
感応材料: VOx 解像度: 640*512 ピクセルサイズ: 12μm スペクトル応答: 8μm ~ 14μm 標準 NETD: ≦25mK/F1.0/25℃ |
| 画像処理 |
デジタルフレームレート: 25/30Hz 起動時間: 6秒 アナログビデオ: PAL/NTSC デジタルビデオ: RAW/YUV422/TMP 画像アルゴリズム: 不均一性補正 (NUC)、3D ノイズリダクション (3DNR)、2D ノイズ抑制 (DNS)、ダイナミックレンジ圧縮 (DRC)、エッジエンハンスメント (EE) 画像表示: 10種類 (ホワイトホット/溶岩/アイアンレッド/ホットアイアン/医療/北極/レインボー1/レインボー2/ティント/ブラックホット) |
| 電気 |
標準外部インターフェース: 50ピン: DF40C-50DP-0.4V(51), (HRS,オス) USB 拡張ボード: USB3.0/USB2.0/VPC/USB2.0&VPC 通信インターフェース: TTL-232/USB2.0 デジタルビデオインターフェース: DVP8/DVP16/USB2.0/BT.656/LVDS 供給電圧: 4.5~5.5V 標準消費電力: 0.65W |
| 温度測定 |
動作温度: -10℃～+50℃ 温度測定範囲: -20℃～150℃、100℃～550℃; カスタマイズと拡張をサポート 温度測定精度: ±2℃ または ±2% (いずれか大きい方) 部分温度測定: 温度測定領域の最大値、最小値、平均値の出力をサポート SDK: Android/Windows/Linux; グレースケールから温度へのビデオストリーム分析と変換を実現 |
| 機械 |
ベアコアサイズ: 25.4*25.4*15.7mm ベアコア重量: 15±1g |
| 環境適応性 |
動作温度: -40℃～+70℃ 保管温度: -45℃～+85℃ 湿度: 5%～95%、結露なきこと 振動: 5.35grms、ランダム振動、3軸 衝撃: 半正弦波、40g/11ms、衝撃方向 3軸、6方向 認証: ROHS2.0/REACH |
| 光学レンズ |
光学レンズ: 固定焦点アサーマル: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm 保護レベル: IP67 (フロントレンズ) |
産業用途
サーマルイメージングモジュールは、サーモグラフィ、産業用ビジョン、消防・救助、セキュリティ監視、屋外観測、マシンビジョン、民生用電子機器、および関連分野に応用されています。
カスタマイズサービス
- 製品カスタマイズ:業界固有の要件を満たすために、構成を調整し、アルゴリズムを適応させます。
- オンサイト技術サポート & トレーニング:コア顧客に実践的なシステムセットアップと運用トレーニングを提供します。
- 新製品 & 市場の共同イノベーション:顧客と協力して革新的な赤外線アプリケーションソリューションを共同開発します。
よくある質問
1. 赤外線は省エネ目的で使用できますか？
はい、赤外線技術は省エネ目的で使用できます。赤外線センサーは、部屋内の人の存在や動きを検出し、照明、暖房、冷房システムを自動制御できます。これにより、必要なときにのみ稼働させることで、エネルギー消費を最小限に抑えることができます。
2. サーマルイメージングはどのように機能しますか？
サーマルイメージングは、赤外線放射を検出する特殊なカメラを使用して機能します。カメラは、物体から放出される放射の強度を測定し、異なる温度を表すために異なる色またはグレースケール値を割り当てます。これらの温度変化は、観察と分析のために画像として表示されます。
3. サーマルイメージングの用途は何ですか？
サーマルイメージングは、さまざまな業界でさまざまな用途があります。一般的に、電気検査、建物および住宅検査、監視およびセキュリティ、消防、医療診断、産業検査、野生生物観察に使用されています。
