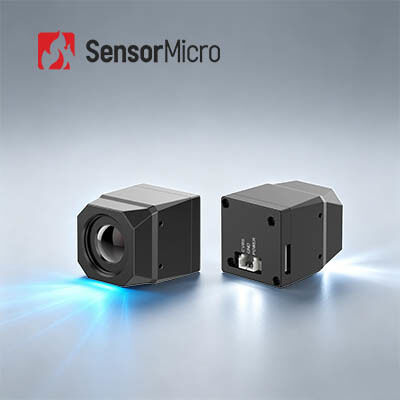

解像度 640×512 解像度 8~14μmスペクトル範囲と 30mK NETD の冷却されていない熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | MICO612 |
| 最小注文数量 | 1本 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512 / 12μm | NETD | ≤30mK/F1.0/25℃ |
|---|---|---|---|
| カメラレンズ | 複数利用可能 | フレームレート | 25Hz/30Hz/50Hz |
| アナログビデオ | PAL(デフォルト) / NTSC | スペクトル範囲 | 8～14μm LW |
| ハイライト | LWIR熱監視カメラ,監視 LWIRカメラモジュール,冷めないLWIRカメラモジュール 640x512 |
||
製品の説明
非冷却熱監視LWIRカメラモジュール 640x512 8~14μm LW
製品概要
セキュリティおよび監視用のLWIR 640x512 / 12μm非冷却サーマルカメラモジュール
MICO612 超小型赤外線カメラ コアには、640 × 512 の主流解像度の赤外線検出器、複数の光学レンズ、画像処理ボード、および堅牢な構造フレームが統合されています。アナログまたはデジタル ビデオをバックエンド プラットフォームに送信して統合します。より大きなアレイを備えた MICO612 は、さまざまな顧客のさまざまなニーズに対応します。
主な特長
- メインストリームとの互換性、コスト効率の高い
・自社開発の主流640×512/12μmウェハレベル赤外線検出器を搭載し、幅広く採用可能
• 専用の ASIC チップと統合され、高いエネルギー効率を実現 - 最適化されたSWaP設計
・断面寸法：わずか22.2×22.2×27.2mm（レンズを除く）
• 重量はわずか 30.3±2g
• 低消費電力: 680mW - 簡単な開発と迅速な統合
• ネイティブ アナログ ビデオまたはデジタル ビデオ出力、CVBS /USB/MIPI 規格の両方をサポート - 追加の開発は不要
• 最小限の構造設計労力で簡単に取り付けられます。
製品仕様
| モデル | MICO612 |
|---|---|
| IR検出器 | 敏感な素材:VOx |
| 解決：640×512 | |
| ピクセルサイズ:12μm | |
| NETD:≤30mK/F1.0/25℃ | |
| スペクトル応答:8～14μm | |
| 光学レンズ | フォーカス/F#:4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| 視野:91°(H)×73°(V) | 47.7°(H)×38.2°(V) | 33°(H)×26°(V) | |
| 検出範囲 (8 ピクセル):99メートル（身長5フィート11インチの人） 360m（車両4m×3m） | |
| タイプ：固定焦点アサーマル 最初のレンズシーリング/コーティング:IP67 | |
| 画像処理 | アナログビデオ:PAL(デフォルト) / NTSC |
| デジタルビデオ:USB / MIPI | |
| フレームレート:25Hz/30Hz/50Hz | |
| 起動時間:≤6秒 画像アルゴリズム:NUC/DRC/DNS/DDE/SFFC 疑似カラー:11種類 - カスタマイズ可能 | |
| 電気インターフェース | 標準外部インターフェース:3PINインターフェース(A1251-WV-S-3P) | 9PINインターフェース(A1251-WV-S-9P) | 26PINインターフェース(DF56C-26S-0.3V-51) |
| ビデオインターフェース:CVBS | USB | MIPI | |
| 電源 | 供給電圧:DC：5V～24V |
| 安定した消費電力:≤680mW@5V、23±3℃ | |
| 機械式 | サイズ：22.2mm×22.2mm×27.2mm (長さ×幅×高さ) |
| 重さ：30.3±2g | |
| 環境適応力 | 動作温度:-40℃～+70℃ |
| 保管温度:-45℃～+85℃ | |
| 湿度:5%～95%、結露なきこと | |
| 振動：ランダム振動、5.35grms、3軸 | |
| インパクト：半正弦波、40g/11ms、3軸、6方向 認証：RoHS2.0/リーチ |
産業用途
MICO612 サーマル カメラ モジュールは、PTZ カメラ、ボックス カメラ、スピード ドーム カメラなど、近距離から超距離まで温度監視を行うセキュリティ カメラに統合できます。
カスタマイズされたサービス
- 製品のカスタマイズ:業界固有の要件を満たすように構成を調整し、アルゴリズムを適応させる
- オンサイト技術サポートとトレーニング:主要な顧客に実践的なシステム設定と運用トレーニングを提供する
- 新しい製品と市場のための共同イノベーション:顧客と協力して革新的な赤外線アプリケーション ソリューションを共同開発する
よくある質問
赤外線検出器はどのように機能するのですか?
赤外線検出器は、赤外線範囲の電磁放射を感知することによって機能します。正確な検出メカニズムは、赤外線検出器の種類によって異なります。
熱検出器は、赤外線の吸収によって引き起こされる温度変化を測定することによって機能します。たとえば、マイクロボロメータは、熱に敏感な小さな抵抗素子のマトリックスで構成されています。赤外線が検出器に吸収されると、抵抗素子の温度が上昇し、その結果電気抵抗が変化し、それを検出して画像に変換することができます。
一方、光子検出器は、赤外線からの光子を電気信号に変換することによって機能します。光子検出器の一般的な 2 つのタイプは、光起電力検出器と光伝導体です。光起電力検出器は赤外線光子が吸収されると電圧を生成しますが、光伝導体は光子が吸収されると導電率が増加します。
赤外線検出器は、温度変化によって材料に電荷が誘発される焦電効果や、2 つの材料間の温度差によって電圧が生成される熱電効果など、他の検出メカニズムも利用できます。
赤外線検出器からの出力信号は画像として処理および表示でき、医療または産業用途での熱画像処理、環境のリモートセンシング、セキュリティシステムでの熱スキャンなど、さまざまな目的に使用できます。
