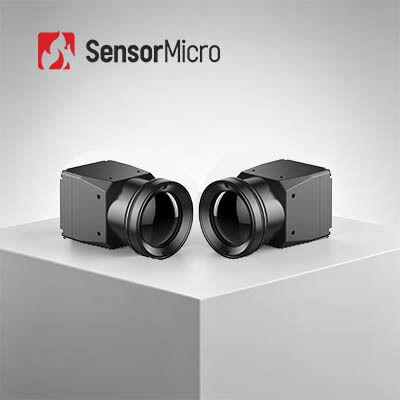

非冷却 LWIR 640x512 12μm 熱画像セキュリティ カメラ コア (スペクトル範囲 8 ～ 14μm)
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | MICO612 |
| 最小注文数量 | 1本 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512 / 12μm | NETD | ＜30mK |
|---|---|---|---|
| カメラレンズ | 複数利用可能 | フレームレート | 25Hz/30Hz/50Hz |
| デジタルビデオ | USB/MIPI | スペクトル範囲 | 8～14μm LW |
| ハイライト | 熱画像セキュリティカメラコア,熱画像セキュリティカメラ 17uM,640x512 熱セキュリティカメラ |
||
製品の説明
冷めない熱画像セキュリティカメラコア LWIR 640x512 12μm
製品概要
LWIR 640×512 / 12μm 安全と監視のための冷却されていない熱カメラモジュール
MICO612超コンパクトの赤外線カメラコアは,640×512のメインストリーム解像度の赤外線検出器,複数の光学レンズオプション,画像処理ボード,そして堅牢な構造フレームを統合しています.アナログまたはデジタルビデオをバックエンドプラットフォームにシームレスな統合のために送信しますMICO612は,より大きな配列により,様々な顧客の要求を満たしています.
主要な特徴
- 一般的な互換性 費用対効果:自社開発の640×512/12μmのウエファーレベル赤外線検出器を搭載し,高度なエネルギー効率のために専用ASICチップを統合.
- SWaP設計を最適化した:部分寸法:わずか22.2×22.2×27.2mm (レンズを除く). 体重:わずか30.3±2g. 低電力消費:680mW.
- 簡単な開発と迅速な統合:CVBS/USB/MIPI標準をサポートするネイティブアナログまたはデジタルビデオ出力.追加の開発は必要ありません. 構造設計の最小限の努力で簡単にマウントできます.
製品仕様
| モデル | MICO612 |
|---|---|
| IR検出器 | 敏感な材料:VOx |
| 決議:640×512 | |
| ピクセルサイズ:12μm | |
| (ネット)≤30mK/F1.0/25°C | |
| スペクトル応答:8~14μm | |
| オプティカルレンズ | フォーカス/F#:4.8/F1.0 9.1mm/F1.0 13mm/F1 試聴する0 |
| フォブ:91° H×73° V 47.7° H×38.2° V 33° H×26° V | |
| 検出範囲 (8 ピクセル):99m (5'11"の身長の人) 360m (4m×3mの車両) | |
| タイプ:固定焦点 熱感 レンズ封印/コーティング IP67 | |
| 画像処理 | アナログビデオ:PAL (デフォルト) / NTSC |
| デジタルビデオ:USB / MIPI | |
| フレームレート:25Hz/30Hz/50Hz | |
| 起動時間:≤6s | |
| 画像アルゴリズム | NUC/DRC/DNS/DDE/SFFC |
| 偽色 | 11種類 - パーソナライズ可能 |
| 電気インターフェース | 標準的な外部インターフェース:3PIN (A1251-WV-S-3P) 9PIN (A1251-WV-S-9P) 26PIN (DF56C-26S-0.3V-51) このビデオでは |
| ビデオインターフェース:コンピュータを操作する | |
| 電源:DC: 5V~24V | |
| 安定した電力消費 | ≤680mW@5V, 23±3°C |
| メカニカル | サイズ:222mm×22.2mm×27.2mm (L×W×H) でした体重:30.3±2g |
| 環境 に 適応 する | 動作温度:-40°C~+70°C |
| 保存温度:-45°C+85°C | |
| 湿度:5%~95%,凝縮しない | |
| 振動:ランダム振動,5.35gms,3軸 | |
| 影響:半正弦波 40g/11ms 3軸 6方向 | |
| 認証:RoHS2.0/リーチ |
産業用用途
MICO612 熱カメラモジュールは,短距離から超遠距離のアプリケーションの温度モニタリングを備えたセキュリティカメラに統合できます. PTZ カメラ,ボックス カメラ,スピードドームカメラシステム.
わたしたち の 奉仕 方法
販売前
需要分析
シナリオ評価
製品選択
カスタマイズされたソリューション
派遣
迅速 な 配送
システム統合とテスト
技術訓練
適用に関するガイドライン
よく 聞かれる 質問
熱モジュールはどうやって動きますか?
熱モジュールは次のプロセスで動作する.
- 赤外線検出:熱モジュールには 赤外線検出器があり 赤外線範囲の電磁放射線を感知します
- オプティクス:赤外線線はレンズや鏡の配列を含む光学システムを通して検出器に集中する.
- シグナル増幅:検出された信号は 内部電子機器によって増幅され デジタル化されます
- 画像処理:デジタル化された信号は,ノイズ削減,コントラスト強化,カラーマッピング,そして潜在的に温度測定を含む熱画像を作成するために処理されます.
- ディスプレイ:熱画像は,モジュール内または外部装置の画面で表示される.
動作は赤外線検出器の種類に依存する.冷めない検出器は,吸収された放射線による温度変化が検出され,デジタル信号に変換される熱効果を使用する.冷却式探知機は 光電気や熱電気効果などの 異なるメカニズムを使用します.
熱モジュールは,医療,産業,セキュリティ熱画像を含む様々なアプリケーションに対応し,ハンドホールド熱カメラ,監視カメラ,熱範囲.
