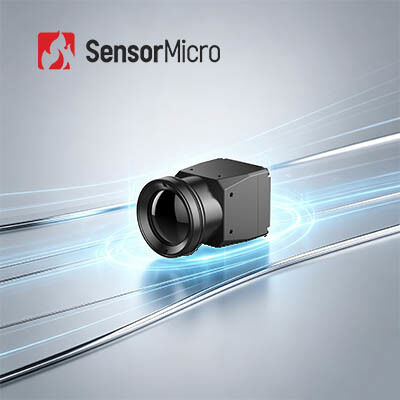

640×512 解像度 12μm ピクセルサイズ LWIR 熱画像撮影のための ≤30mK NETD の冷却されていない熱カメラモジュール
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | SensorMicro |
| 証明 | ISO9001:2015; RoHS; Reach |
| モデル番号 | MICO612 |
| 最小注文数量 | 1本 |
| 価格 | 交渉可能 |
| 支払条件 | T/T |
商品の詳細
| 解決 | 640×512 / 12μm | NETD | ≤30mK/F1.0/25℃ |
|---|---|---|---|
| カメラレンズ | 複数利用可能 | フレームレート | 25Hz/30Hz/50Hz |
| アナログビデオ | PAL(デフォルト) / NTSC | スペクトル範囲 | 8～14μm LW |
| ハイライト | 冷めない熱画像監視カメラ,LWIR熱画像監視カメラ,熱セキュリティカメラ 640×512 |
||
製品の説明
非冷却熱画像監視カメラモジュール LWIR 640x512 12μm
製品概要
セキュリティおよび監視用のLWIR 640x512 / 12μm非冷却サーマルカメラモジュール
MICO612 超小型赤外線カメラ コアには、640 × 512 の主流解像度の赤外線検出器、複数の光学レンズ、画像処理ボード、および堅牢な構造フレームが統合されています。アナログまたはデジタル ビデオをバックエンド プラットフォームに送信して統合します。より大きなアレイを備えた MICO612 は、さまざまな顧客のさまざまなニーズに対応します。
高解像度 640x512 センサーと 12μm の小さなピクセル サイズにより、優れた画像の鮮明さと詳細が得られ、熱画像で小さな温度差も検出できます。このレベルの詳細は、他の方法では検出されない可能性のある潜在的な脅威や異常な動作を特定するのに役立つため、セキュリティ監視アプリケーションには不可欠です。
主な特長
- メインストリームとの互換性、コスト効率の高い
・自社開発の主流640×512/12μmウェハレベル赤外線検出器を搭載し、幅広く採用可能
• 専用の ASIC チップと統合され、高いエネルギー効率を実現 - 最適化されたSWaP設計
・断面寸法：わずか22.2×22.2×27.2mm（レンズを除く）
• 重量はわずか 30.3±2g
• 低消費電力: 680mW - 簡単な開発と迅速な統合
• ネイティブ アナログ ビデオまたはデジタル ビデオ出力、CVBS /USB/MIPI 規格の両方をサポート - 追加の開発は不要
• 最小限の構造設計労力で簡単に取り付けられます。
製品仕様
| モデル | MICO612 |
|---|---|
| IR検出器 | 敏感な素材:VOx |
| 解決：640×512 | |
| ピクセルサイズ:12μm | |
| NETD:≤30mK/F1.0/25℃ | |
| スペクトル応答:8～14μm | |
| 光学レンズ | フォーカス/F#:4.8/F1.0 | 9.1mm/F1.0 | 13mm/F1.0 |
| 視野:91°(H)×73°(V) | 47.7°(H)×38.2°(V) | 33°(H)×26°(V) | |
| 検出範囲（8ピクセル） | 99メートル（身長5フィート11インチの人） |
| 360m（車両4m×3m） | |
| タイプ | 固定焦点アサーマル |
| 初めてのレンズシーリング/コーティング | IP67 |
| 画像処理 | アナログビデオ:PAL(デフォルト) / NTSC |
| デジタルビデオ:USB/MIPI | |
| フレームレート:25Hz/30Hz/50Hz | |
| 起動時間:≤6秒 | |
| 画像アルゴリズム:NUC/DRC/DNS/DDE/SFFC | |
| 疑似カラー | 11種類 - カスタマイズ可能 |
| 電気インターフェース | 標準外部インターフェース:3PINインターフェース(A1251-WV-S-3P) | 9PINインターフェース(A1251-WV-S-9P) | 26PINインターフェース(DF56C-26S-0.3V-51) |
| ビデオインターフェース:CVBS | USB | MIPI | |
| 電源 | 供給電圧:DC：5V～24V |
| 安定した消費電力:≤680mW@5V、23±3℃ | |
| 機械式 | サイズ：22.2mm×22.2mm×27.2mm (長さ×幅×高さ) |
| 重さ：30.3±2g | |
| 環境適応力 | 動作温度:-40℃～+70℃ |
| 保管温度:-45℃～+85℃ | |
| 湿度:5%～95%、結露なきこと | |
| 振動：ランダム振動、5.35grms、3軸 | |
| インパクト：半正弦波、40g/11ms、3軸、6方向 | |
| 認証：RoHS2.0/リーチ |
産業用途
MICO612 サーマル カメラ モジュールは、PTZ カメラ、ボックス カメラ、スピード ドーム カメラなど、近距離から超距離まで温度監視を行うセキュリティ カメラに統合できます。
よくある質問
1. 赤外線検出器・熱画像センサーとは何ですか?
赤外線は人間の目では見ることができません。赤外線検出器/熱画像センサーは、赤外線と熱エネルギーに反応して電気信号に変換し、可視熱画像を出力する光電気デバイスです。
2. WLPとは何ですか?
WLPとはウエハーレベルパッケージのことです。これは、MEMS ウェーハ全体に直接高真空パッケージングを完了し、その後スクライビングと切断を行って単一の赤外線センサーを作成するプロセスです。メタルパッケージ、セラミックパッケージと合わせて非冷却赤外線検出器の3大パッケージ形式となります。
3. WLP の利点は何ですか?
WLP IR 検出器は、家庭用電化製品市場への赤外線技術の応用における小型化と低コストの要件を満たすように特別に設計されています。 SensorMicro は大量生産能力を備えており、新興市場のさらに新しいアプリケーションを促進するために、さまざまな WLP 赤外線モジュール ソリューションを提供しています。
